泰克示波器在小型電動機電流測試的應用

　　客戶需求：

　　客戶做電動機測試，需要檢測電動機開合的電流變化，一般電流在根據工作的電流在一安培到十幾安培左右不等，峰峰值電流大概在兩倍多一點，需要測試方案能夠測試出啟動或者關閉的電流是否符合正常標準，從而去根據電氣參數去判斷電動機的好壞。另外在測試過程中，還會收到其他外來大型機械測試設備的干擾，這樣對測試附件的抗干擾能力提出更大的挑戰。

　　電動機介紹：

　　電動機(Motor)是把電能轉換成機械能的一種設備。它是利用通電線圈(也就是定子繞組)產生旋轉磁場并作用于轉子(如鼠籠式閉合鋁框)形成磁電動力旋轉扭矩。電動機按使用電源不同分為直流電動機和交流電動機，電力系統中的電動機大部分是交流電機，可以是同步電機或者是異步電機(電機定子磁場轉速與轉子旋轉轉速不保持同步速)。電動機主要由定子與轉子組成，通電導線在磁場中受力運動的方向跟電流方向和磁感線(磁場方向)方向有關。電動機工作原理是磁場對電流受力的作用，使電動機轉動。

　　常見的小型電機

　　測試方案搭建：

　　電動電機會啟動電流的或大或小的問題會對大大影響機械性能，有時過于嚴重原因而過載或堵轉，發生發熱造成一些甚至會有安全隱患，損壞整體設備不說，還會影響到工作的進度。所以必要要開合電流進行有效的測試評估，同時工作的電流趨勢控制能夠有效測試。

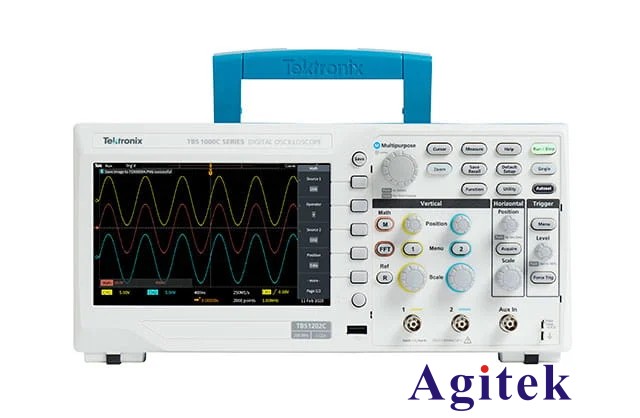

　　由于此次的客戶的預算有限，針對客戶實際情況安泰測試給客戶配置了入門級泰克示波器TBS1102C+電流探頭TCP2020的方案?？蛻糁饕獙﹄姍C進行測試，特別是在啟動的時候，對瞬間電流的捕獲對測試至關重要，同時測試現場的環境對探頭要求有一定的抗干擾能力。因為本身電流信號頻率不高，100M帶寬足夠，考慮到本身主機TBS1000C系列產品的接口問題，配置的TCP2020電流探頭能夠直接連接使用，整個測試效果也還可以(有條件的用戶可以用泰克示波器MDO3系+TCP0030A電流探頭的配置-主機供電效果會更好)。

　　通過測試發現，入門級泰克示波器TBS1000C系列和TCP2020探頭也能看到比較好的效果：

　　用其他一般的探頭，抗干擾不強，信號串擾還有點大。

　　電動機電流測試

　　總結

　　配置要求：針對電流實際特性，信號頻率不是很，選配100M帶寬足夠，因為示波器的特性，電流探頭就比較少，能承受的范圍內選擇TCP2020探頭最好。

　　有條件的用戶可以使用新3系主機+TCP0030A，測試效果會更好。

　　系統配置參考

　　以上泰克示波器在電動機電流測試的應用由西安安泰測試整理，泰克示波器TBS1000C系列設計緊湊耐用、測試精準可靠、功能多樣實用、價格經濟實惠，可滿足當今教育機構、嵌入式設計師和制造商的綜合測試要求，如需了解泰克示波器更多應用方案，歡迎訪問安泰測試。
