MIPI D-PHY 物理層自動一致性測試

對低功耗高清顯示器的需求，正推動著對高速串行總線的采用，特別是移動設備。MIPI D-PHY 是一種標準總線，是為在應用處理器、攝像機和顯示器之間傳送數據而設計的。

物理層

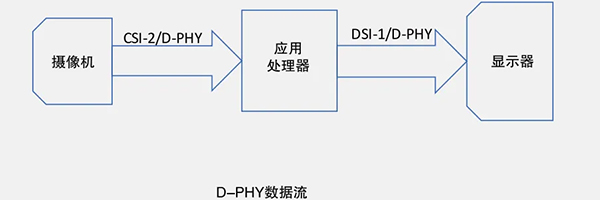

D-PHY 的物理層由一個時鐘和四條數據通路 [D0:D3] 組成，可以以非常高的速度運行。物理層可以支持不同的協議層。例如，攝像機捕捉的影像可以通過采用CSI-2 協議的 D-PHY 物理層傳送到處理器，再傳送到應用處理器，然后通過采用 DSI 協議的 D-PHY 物理層傳送到顯示器。

物理層信號有兩種模式：高速 (HS) 模式和低功率 (LP) 模式。高速[HS] 模式用于快速傳送數據。在系統處于空閑時，低功率 [LP] 模式用來傳送控制信息，以延長電池續航時間。在低功率 (LP) 模式下，信令采用兩條單端線路，擺幅為 1.2 V，最大運行數據速率為 10 Mb/s。在高速 (HS) 模式下，信令采用差分線路。

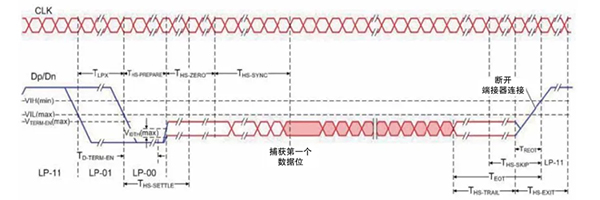

D-PHY 數據通路在連續時鐘模式下的模式和狀態。(MIPI 聯盟 D-PHY 規范第 1.2 版，MIPI 聯盟公司 )

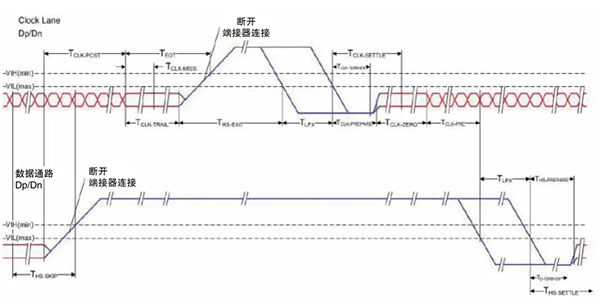

D-PHY 時鐘通路在正常時鐘模式下的模式和狀態。(MIPI 聯盟 D-PHY 規范第 1.2 版，MIPI 聯盟公司 )

測試設置

示波器和探頭要求的最低帶寬是4GHz。在2.5 Gbps的最高數據速率時，示波器和探頭建議帶寬是8 GHz。

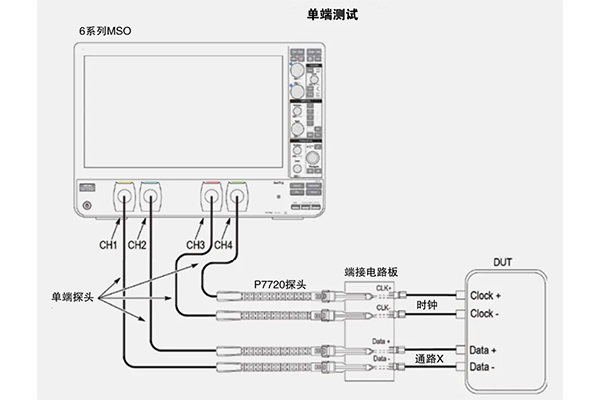

設置包括：

◆ 示波器

◆ 4 只低負載單端探頭

◆ TekExpress D-PHY 1.2 自動測試解決方案

◆ 高級抖動分析 ( 推薦 )

◆ 探測、端接電路板

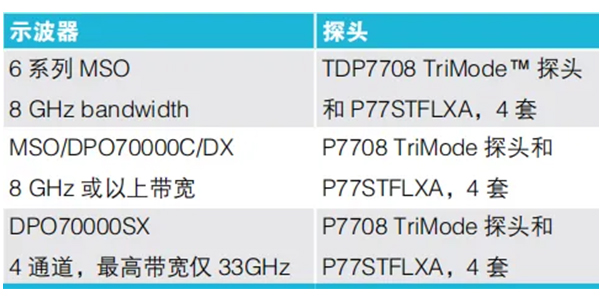

建議配置
