介電常數是什么？常見的介電常數測量方法有哪些？

介電常數是表征材料電學性能的一個重要參數，描述材料在電場作用下極化能力的強弱。它在電子器件、絕緣材料、微波工程和電磁波吸收材料等領域具有廣泛應用。

一、介電常數簡介

定義：

介電常數εr 是材料的相對介電常數，表示材料介電極化能力與真空介電極化能力的比值：

εr=ε/ε0

其中：

?ε：材料的介電系數（法拉/米）。

?ε0：真空介電常數（約 8.854*10-12F/m）。

類型：

?靜態介電常數：在低頻或靜電場下測得的值。

?高頻介電常數：在射頻、微波甚至光頻率范圍測得的值。

介電常數與介電損耗：

?復數形式：

ε=ε’-jε’’

其中：

?ε’：儲能部分（反映材料儲存電能的能力）。

?ε’’：損耗部分（反映電能轉化為熱能的能力）。

?損耗正切（Loss tangent）：tanδ =ε’’ /ε’。

二、介電常數測試方法

1. 平行板電容法

原理：

利用平行板電容器公式計算介電常數：

C = εrε0 A/d

步驟：

①.準備樣品并制作成一定厚度的平板。

②.將樣品夾在兩個電極之間形成電容器。

③.使用LCR表測量電容 C。

④.結合電極面積 A 和樣品厚度 d 計算介電常數。

優點：

?設備簡單，適合低頻或靜態測試。

?精度高，適合均勻介質。

缺點：

?需要精確控制樣品厚度和電極面積。

?高頻下誤差較大。

2. 諧振腔法

原理：

在微波頻段，利用諧振腔中的電磁場分布測量樣品的復介電常數。

步驟：

①.將待測樣品放入諧振腔中（如微波諧振腔）。

②.使用矢量網絡分析儀測量諧振頻率和品質因數變化。

③.通過公式計算介電常數：

εr=（f0/fs)2

其中 f0 是空腔諧振頻率，fs 是加載樣品后的諧振頻率。

優點：

?適用于高頻測試（MHz 到 GHz）。

?高靈敏度，可測小損耗材料。

缺點：

?測試設備復雜。

?樣品形狀需特定加工。

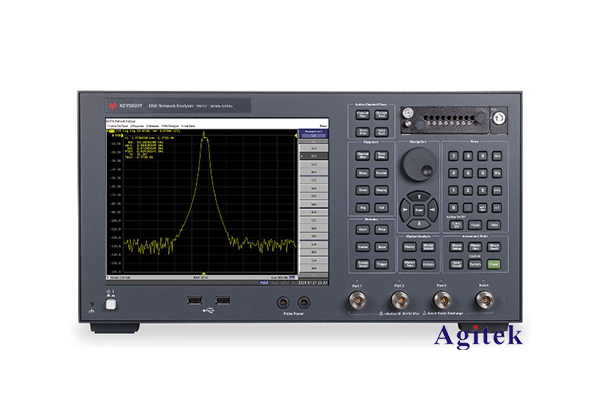

3. 矢量網絡分析法（VNA）

原理：

通過測量材料對高頻電磁波的反射系數 S11 和透射系數 S21，計算介電常數。

步驟：

①.將樣品置于波導或同軸線中。

②.使用矢量網絡分析儀測量 S11和  S21。

③.通過反射和透射模型計算復介電常數。

優點：

?適用高頻范圍（射頻、微波、毫米波）。

?可測量復數介電常數ε’’ /ε’ 。

缺點：

?測試裝置需匹配頻段。

?測試裝置對樣品尺寸要求嚴格。

4. 時域反射法（TDR）

原理：

利用脈沖信號傳播時的反射特性計算介電常數。

步驟：

①.將樣品作為傳輸線介質。

②.測量信號傳輸速度 v，通過關系式計算介電常數：

εr=（c/v）2

其中 c 是光速。

③.分析信號波形反射特性，提取損耗和極化特性。

優點：

?適用高頻瞬態響應。

?可測量非均勻材料的局部介電常數。

缺點：

?分辨率和精度依賴脈沖源和采樣裝置。

5. 同軸探針法

原理：

在接觸材料表面時，探針形成局部電場，通過測量阻抗計算介電常數。

步驟：

①.將同軸探針接觸待測材料表面。

②.使用網絡分析儀測量復阻抗。

③.基于已知校準曲線計算復介電常數。

優點：

?適合液體和軟性材料。

?操作方便，無需特殊加工樣品。

缺點：

?測量精度受探針接觸方式影響。

?高損耗材料測試誤差較大。

四、選擇測試方法的考慮因素

1.頻率范圍：

?靜態或低頻（LCR 表或平行板法）。

?高頻（諧振腔法、VNA、TDR）。

2.樣品類型：

?固體（平行板或諧振腔法）。

?液體（同軸探針法）。

3.損耗特性：

?低損耗材料需用諧振腔法以提高精度。

?高損耗材料適用網絡分析法。

4.樣品尺寸：

?小尺寸：諧振腔法或同軸探針法。

?大尺寸：平行板法。

通過合理選擇方法，可以幫助工程師們準確測量材料的介電特性，為材料開發和性能優化提供可靠數據。
