同惠TH2690高阻計納米摩擦放電方案

摩擦納米發電機作為一種新型的能量轉換裝置，具有廣闊的發展前景

能源領域

自供電設備：能夠將環境中的機械能，如人體運動、機械振動、風力、水流等轉化為電能，為各類低功耗的電子設備，如可穿戴設備、傳感器節點、物聯網設備等提供持續穩定的電源，減少對傳統化學電池的依賴，降低能源消耗和環境污染。

分布式能源收集：可廣泛分布于環境中，實現對分散能源的有效收集和利用，如將其集成于建筑物的外立面、橋梁、道路等結構中，收集車輛行駛、行人腳步、風力吹拂等產生的機械能，轉化為電能供建筑物內部使用，提高能源利用效率，促進能源的可持續發展。

與其他能源技術互補：可以與太陽能、風能等可再生能源技術相結合，在不同的環境條件和能源需求場景下，相互補充，形成更加穩定、可靠的能源供應系統。例如，在夜間或陰雨天，太陽能發電不足時，摩擦納米發電機可繼續收集機械能轉化為電能，保障能源供應的連續性。

傳感器領域

自供電傳感器：基于摩擦納米發電機的自供電特性，可研發出無需外部電源的傳感器，用于監測各種物理量，如壓力、應變、位移、振動、溫度等，在工業自動化、環境監測、智能家居、醫療健康等領域有著廣泛的應用前景。例如，將其應用于智能鞋墊中，可實時監測人體的步態、運動狀態等信息；在航空航天領域，可用于監測飛行器結構的振動和應力變化124。

高靈敏度傳感器：通過優化材料和結構設計，摩擦納米發電機能夠實現對微小機械能變化的高靈敏度檢測，可檢測到微弱的振動、聲波等信號，在生物醫學檢測、安全監測等領域具有重要意義。比如，可用于檢測人體的微弱生理信號，如心跳、呼吸、脈搏等，實現對人體健康狀況的實時監測278。

多功能傳感器：利用摩擦納米發電機的多種工作模式和耦合效應，可開發出具有多種傳感功能的一體化傳感器，實現對多個物理量的同時測量和監測，提高傳感器的集成度和功能多樣性，降低系統成本和復雜性。

醫療健康領域

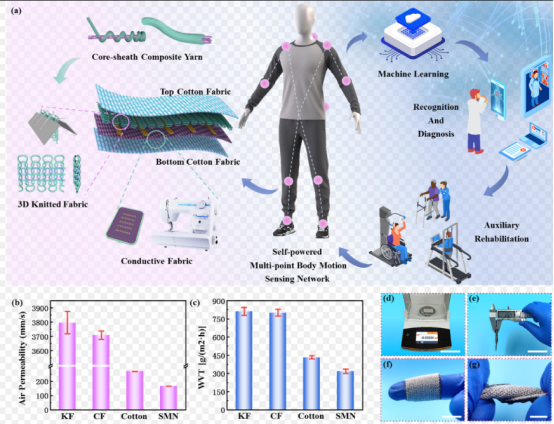

可穿戴醫療設備：為可穿戴醫療設備提供自供電解決方案，如智能手表、智能手環、智能服裝等，使其能夠長時間、穩定地運行，實現對人體生理參數的實時監測和健康管理，提高醫療服務的便捷性和效率128。

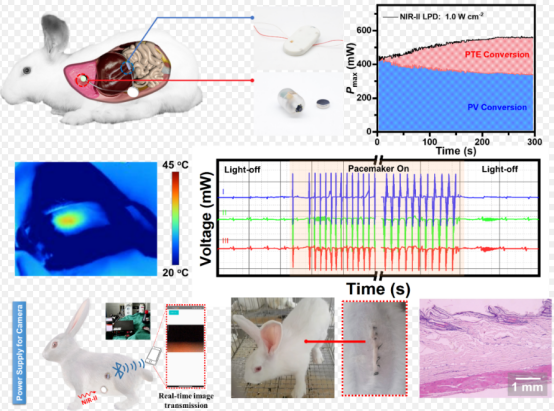

植入式醫療器件：可開發出基于摩擦納米發電機的植入式醫療器件，如心臟起搏器、神經刺激器等，利用人體自身的機械能，如心跳、肌肉運動等，為這些器件提供電能，避免了傳統電池植入帶來的風險和不便，提高了植入式醫療器件的安全性和可靠性。

疾病診斷與治療：利用摩擦納米發電機對生物電信號、生物力學信號等的高靈敏度檢測能力，可實現對疾病的早期診斷和監測。例如，通過檢測癌細胞與正常細胞之間的電學特性差異，實現對癌癥的早期篩查；同時，可將其與藥物釋放系統相結合，實現對疾病的智能治療。

測試難度：

1.發電機產生的電流小

電壓基本在幾伏甚至幾十伏，而電流一般都是 uA、nA甚至 pA級別功率在 mW 甚至 uW 級別如何精確的測試微小電流及功率信號比較困難，對測試儀器精度和穩定性要求非常高。

2.發電機的內阻大，開路電壓測不準

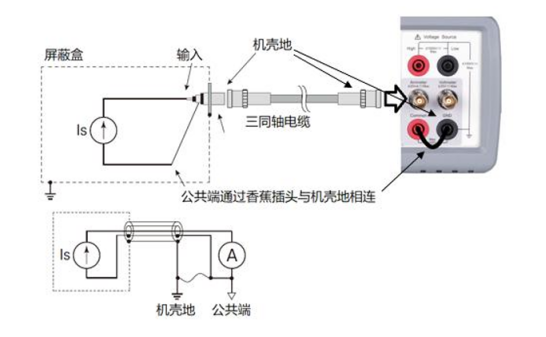

測量靈敏度的理論極限取決于在電路中的電阻所產生的噪聲，如需要測量誤差<1%，測試系統的阻抗必須是源內阻的1000倍左右。選擇合適的儀器是保證準確測量微小信號前提。

3.信號變化快，很難捕獲電壓或者電流峰值

由于機械的拉伸和沖擊碰撞運動都是在短時間內完成，而評價一個納米發電機的性能高低的一個關鍵因素是其輸出的峰值電流和峰值電壓，以及峰值功率。

需要足夠大的采樣率才能保證峰值點的采集

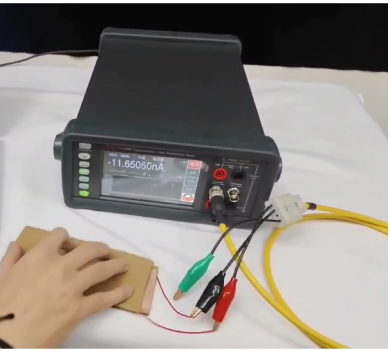

測試方案：TH2690

0.01fA的電流測量分辨率傳統的數字萬用表(DMM)無法達到TH2690系列飛安表/靜電計提供了行業領先的0.01fA電流測量分辨率及1000PQ電阻測量，完美實現了材料測量，可滿足現在及將來的測量需求。

10,000讀數/秒的數據讀取速率由于傳統儀器的讀取速率相對緩慢，無法捕獲到快速瞬態信號。TH2690系列數據讀取速率可達10,000讀數/秒，可捕獲到更精細的被 測器件響應。

統計圖顯示TH2690系列可以將測試結果在主界面以圖形方式實時地顯示，展示被測件(DUT)的動 態特性。圖形分曲線圖和直方圖兩種。

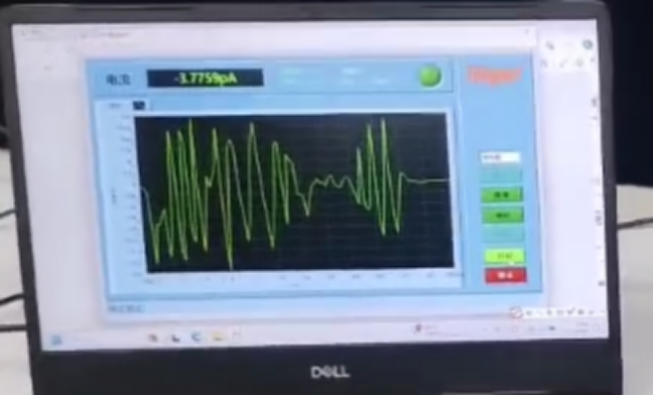

通過電腦程控，可在軟件上直觀顯示出曲線圖
