使用數字萬用表對IGBT模塊的檢測方法

IGBT模塊是一種模塊化半導體產品，由IGBT(絕緣柵雙極晶體管芯片)和續流二極管芯片(續流二極管芯片)通過特定的電路橋封裝而成。封裝后的IGBT模塊直接應用于逆變器、UPS等設備。

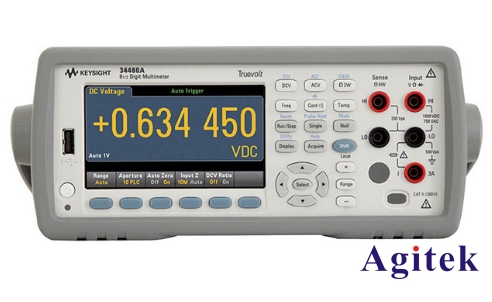

　　以兩單元舉例：用數字萬用表測量

　　靜態檢測：把數字萬用表置于×100檔，檢測黑電筆接1端子、紅電筆接2端子，呈現電阻值為無窮大；電筆對調，呈現電阻值應在400Ω左右。

　　用同樣的方法，檢測黑電筆接3端子、紅電筆接1端子，呈現電阻值為無窮大;電筆對調，呈現電阻值應在400Ω左右。如果滿足以上條件，說明此igbt模塊的兩個單元沒有明顯的故障。

　　動態測試：把數字萬用表的檔位置于乘10K檔，用黑電筆接4端子，紅電筆接5端子，這時黑電筆接3端子紅電筆接1端子，這時電阻值為300-400Ω，把電筆對調也是有大約300-400Ω的電阻值說明此igbt模塊單元是完好的。

　　使用相同的方法測試端子1和2之間的igbt模塊。如果滿足上述條件，igbt模塊也處于良好狀態。

　　將數字萬用表撥在R×10KΩ擋，用黑電筆接igbt模塊的漏極(D)，紅電筆接igbt模塊的源極(S)，這時數字萬用表的指針指在無窮處。

　　用手指同時觸及一下柵極(G)和漏極(D)，這時igbt模塊被觸發導通，數字萬用表的指針擺向阻值較小的方向，并能站住指示在某一位置。

　　之后再用手指同時觸及一下源極(S)和柵極(G)，這時igbt模塊被阻斷，數字萬用表的指針回到無窮處。這時就可以判別igbt模塊是好的。

　　注意：若進第2次檢測時，應短接一下源極(S)和柵極(G)。

　　所有指針式萬用表皆可用作檢測igbt模塊。

　　注意判別igbt模塊好壞時，一定要將數字萬用表撥在R×10KΩ擋，因R×1KΩ擋之下各檔數字萬用表內部電池電壓太低，檢測好壞時沒法使igbt模塊導通，而沒法判別igbt模塊的好壞。
