泰克示波器MSO4系在高頻手術器中的應用測試方案

泰克示波器MSO4系介紹：

　　全新MSO4 系列混合信號示波器擁有同類產品中超大的顯示和更高的可用通道數，讓您在有限的空間獲得前所未有的洞察力。全新體驗，符合工程師潛意識觸摸操作的界面設計。4 系列 MSO 采用與屢獲殊榮的 5 系列相同的觸摸式用戶界面技術，以及同類產品中超大的顯示和超高分辨率的顯示，打造了泰克示波器全新的操作體驗。

　   高頻手術器簡介：

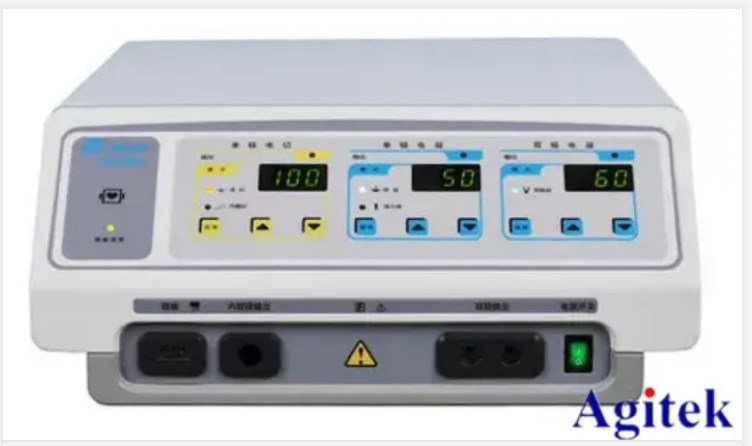

　　高頻手術器又名高頻電刀，是一種取代機械手術刀進行組織切割的電外科器械 。它通過電極尖端產生的高頻高壓電流與機體接觸時對組織進行加熱，實現對肌體組織的分離和凝固，從而起到切割和止血的目的。

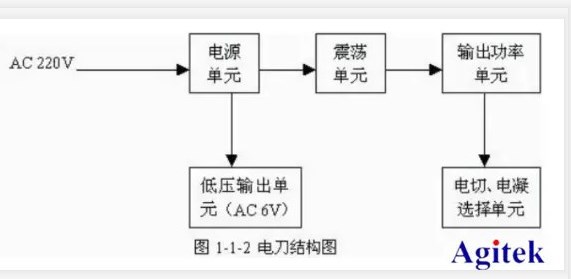

　　其基本結構框圖如下，高頻電刀一般由高壓電源、低壓電源、振蕩單元、功率輸出、電切、電凝選擇等單元組成。

　　電源單元包括電源變壓器等，初級為220V交流電輸入，次級輸出高壓和低壓兩路。震蕩單元包括震蕩線圈、電容，電子管或晶體管等，其功能是用來產生高頻電流。功率輸出單元包括晶體管(電子管)及輸出功率調節電路，其作用是來將高頻電流作功率放大并將其輸出到電刀部件;電切、電凝選擇單元主要是選擇臨床需要的電切和電凝的功率，通過專用刀柄，就可以完成切、凝的臨床任務。

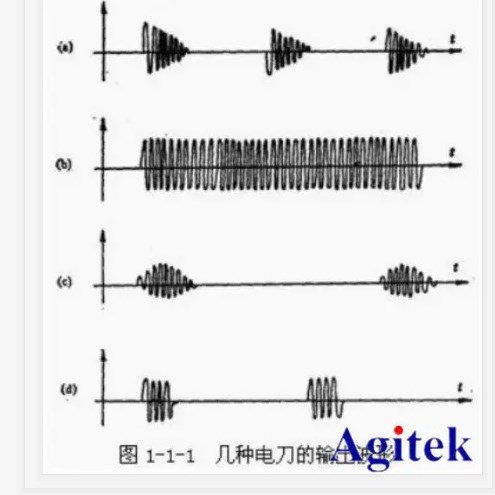

　　根據振蕩單元的不同，其常見的輸出波形有如下幾種，波形頻率一般為100KHz~5MHz之間，電壓從1V~100V之間，電流從1mA~5A之間。

　　MSO4系的應用測試方案：

　　單極輸出測試泰克示波器MDO34 3-BW-100 / MSO44 4-BW200+TCP0030A*1

　　雙極輸出測試泰克示波器MDO34 3-BW-100 / MSO44 4-BW200+TCP0030A*2;THDP0200(可選配)

　　雙路以上測試泰克示波器MSO46 4-BW-200 / TCP0030A*3;THDP0200(可選配)

　　測試要求及方案特點：

　　1、要求測試從輸出端電壓/電流從開始輸出到穩定一段時間的波形,同時對其穩定狀態波形進行測試，這需要示波器在多通道下仍有足夠的記錄長度。我們MDO3系示波器每個通道均能達到10M記錄長度，MSO4系示波器標配記錄長度每個通道可達到31.25M。

　　2、需要自動讀出某一段電壓/電流波形的最大值、有效值，需要示波器有選通測量功能。MSO3/MSO4示波器自動測量選項中有“全部記錄長度/屏幕/光標之間”三種選通測量。

　　3、產品輸出功率為關鍵指標，通過測試輸出電流有效值平方乘以負載電阻求得，因此在滿足1、2要求的前提下，電流測量精度越高越好。我們TCP0030A電流探頭最小電流分辨率可達1mA,典型精度可達1%~1.5% . 泰克示波器 MSO46能同時測試三路電壓三路電流，DC 增益精度1%，12位ADC，在該應用中還可以開啟High Res 模式使垂直分辨率達到16位，很大的提高了示波器測量精度。

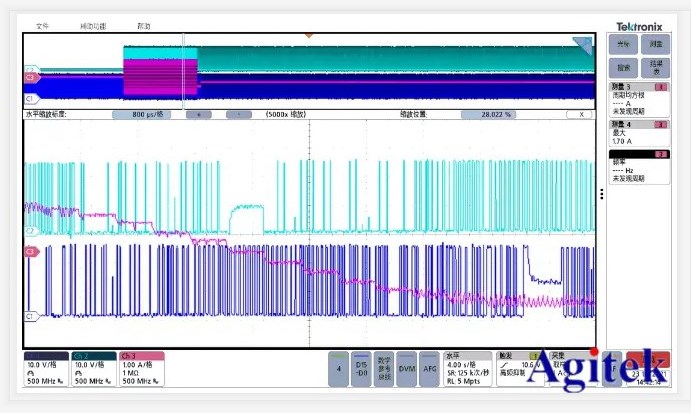

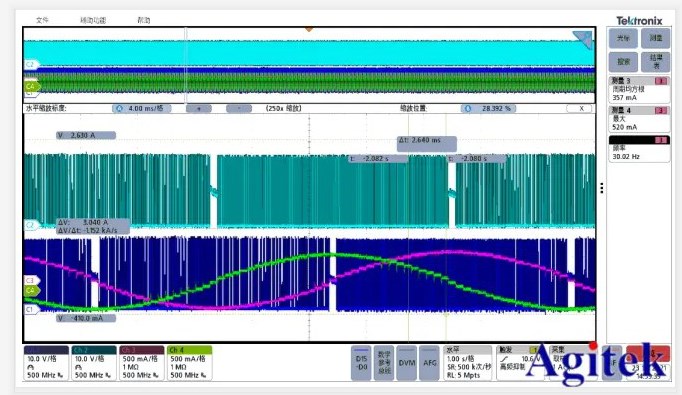

　　該產品測試圖如下

　　以上就是安泰測試介紹的泰克示波器MSO4系在高頻手術器測試中的應用，如想了解泰克示波器更多應用方案歡迎訪問安泰測試網。
