產品簡介

靜電計程控系統可實現對吉時利靜電計的程控，通過此系統軟件您可以單獨程控靜電計 進行數據的采集的同時還可以利用高速信號采集卡對測試獲取的電壓、電流等信號進行高頻率采樣 并實時顯示采集信號的波形圖。

產品特點

l 可遠程進行儀器控制，方便用戶任意時間、任意地點的操作。

l 可根據用戶的實際需求和測試環境，進行定制化開發。

l 可自動保存測試信息，方便隨時查詢。

l 系統支持測試數據自動保存為.csv、.txt 等格式。

l 操作方便簡單，效率高，即使對不懂儀器的用戶來說也可直接用該系統控制儀器。

產品功能

測試功能

靜電計程控軟件 支持電壓、電流、電阻、電荷共四項測試功能，并支持實時數據與全部 數據的圖像表征，勾選自動存儲可自動保存測試數據結果。

兼容產品

靜電計程控軟件可兼容的靜電計：

l 吉時利（Keithley

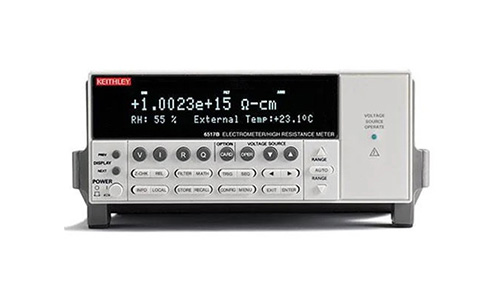

系統兼容 Keithley 6517B、6514 靜電計。

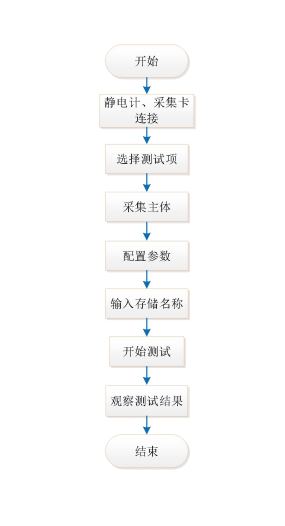

用戶使用流程圖

靜電計程控軟件使用流程，如下圖所示：

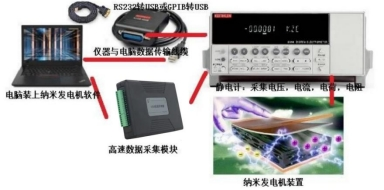

硬件拓撲圖

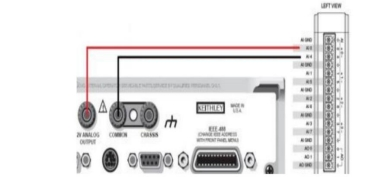

硬件連接如下圖所示：

如圖將 6517B 或 6514 靜電計的模擬輸出口 ANALOG OUTPUT 端口接線到高速采集卡的 AI O 斷口， COMMON 接地端口接線到 AI 4 端口，采集卡 USB 接口線纜接到電腦 USB 接口。
