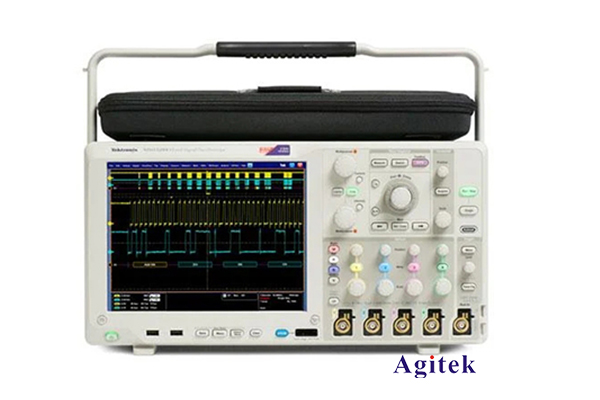

泰克MSO5034B是一款高性能的混合信號示波器，為現代電子工程師提供了強大而全面的測量能力。該示波器集數字示波器、邏輯分析儀和串行總線分析儀于一身，可用于對模擬和數字信號進行全方位的分析和診斷。

參數介紹

1. 通道數

   - 模擬通道:4個

   - 數字通道:16個

2. 帶寬

   - 模擬通道:350MHz

3. 采樣率

   - 實時:每通道最高2.5GS/s

   - 等效采樣(僅限于 2通道模式):每通道最高12.5GS/s

4. 存儲深度

   - 標準:10M點/通道

   - 可選:20M點/通道

5. 垂直分辨率

   - 模擬通道:8位

   - 數字通道:1位

6. 輸入耦合方式

   - AC， DC， GND

7. 輸入阻抗

   - 1M歐姆//13pF(模擬通道)

   - 100k歐姆(數字通道)

8. 觸發模式

   - 邊沿、脈寬、視頻、斜率、邏輯、總線(I2C、SPI、串口等)

9. 波形捕獲模式

   - 普通模式、自動模式、單次模式

10. 光學界面

    - HDMI視頻輸出

    - USB外設接口

11. 其他功能

    - 內置20MHz函數發生器

    - 內置邏輯分析儀

    - 支持多種串行總線分析

性能亮點

1. 模擬和數字信號的同步捕獲和分析

   MSO5034B具備16個數字通道和4個模擬通道，能夠同步捕獲模擬和數字信號，為設計人員提供了強大的調試和分析能力。

2. 高達12.5GS/s的等效采樣率

   該示波器在2通道模式下可達到12.5GS/s的等效采樣率，能夠捕獲和分析高速數字信號，如HDMI、PCIe等。

3. 豐富的觸發功能

   MSO5034B支持多種復雜的觸發模式，如脈寬觸發、邏輯觸發、總線觸發等，可以精準地捕獲所需的關鍵事件。

4. 強大的串行總線分析能力

   該示波器內置I2C、SPI、UART等常見串行總線的解碼和分析功能，可對總線上的數據進行實時解析和錯誤檢測。

5. 緊湊型設計

   MSO5034B采用緊湊的臺式設計，占用桌面空間小，便于在狹小的工作環境中使用。

總的來說，泰克MSO5034B是一款功能強大、性能卓越的混合信號示波器，能滿足從事模擬電路、數字電路乃至嵌入式系統設計的工程師們的各種測量需求。其豐富的功能和出色的性能，定能為用戶的工作帶來極大的便利和效率提升。
