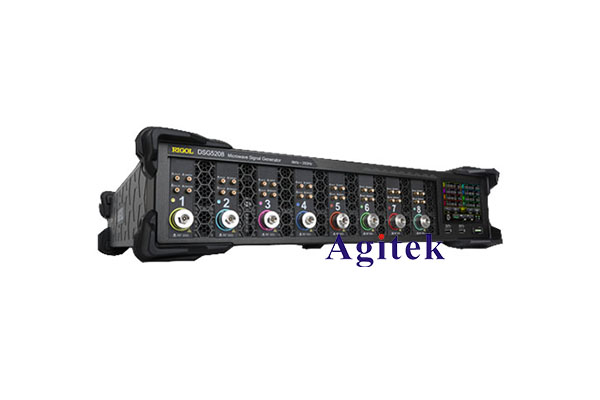

DSG5000 系列儀器簡介

DSG5000 系列微波信號發生器是一款多通道相參微波信號發生器，頻率高達 20 GHz，輸出幅度設置范圍最大為-30 dBm~+25 dBm，單臺支持 2、4、6、8 通道，通道間相位穩定性高，滿足客戶對多通道信號相參的應用需求。DSG5000 系列具有超低相位噪聲和優秀的雜散指標，可選高穩時鐘模塊，且支持 AM、FM、PM 模擬調制及脈沖調制等調制功能，可廣泛用于研發、生產、維修、教育培訓等各種場景。

DSG5000 系列微波信號發生器采用 Android 操作系統，除電源開關按鍵外，儀器可通過觸摸屏、USB 鍵盤鼠標、Web control、SCPI 命令等進行操控，極大地提升了人機交互和客戶操控體驗。除本機屏幕外同時支持 HDMI 接口外接擴展顯示屏。

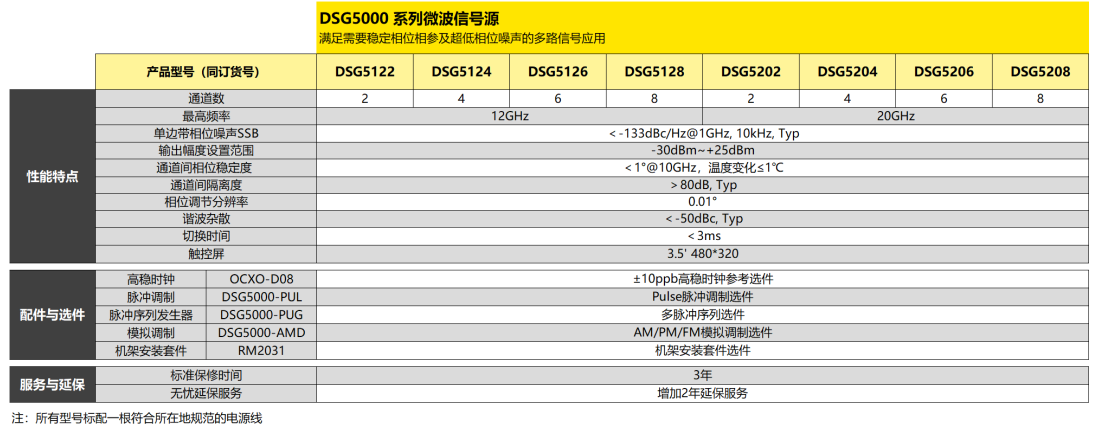

主要特色
? 頻率范圍：9 kHz~20 GHz
? 頻率分辨率：0.01 Hz
? 輸出幅度設置范圍：-30 dBm~+25 dBm
? 幅度分辨率：0.01 dB
? 相位噪聲：-133 dBc/Hz@10 kHz,載波為 1 GHz（典型值）
? 幅度誤差：<0.7 dB（典型值）
? 切換時間：<3 ms（典型值）
? 通道間相位穩定性：<1°@10 GHz
? 通道間隔離度：>80 dB（典型值）
? 諧波雜散：<-50 dBc@10 GHz
? 調制類型：AM、FM、PM、Pulse
? 通信接口：USB、LAN
? 通道數：2、4、6、8
? 結構尺寸：2U 高，全機架寬
