FT6110系列可編程多通道電子負載陣列

FT6110系列可編程多通道電子負載陣列，是費思在FT6100系列多通道電子負載陣列的積累上開發的一款主要針對電源ATE測試系統使用的高性能、高性價比的產品。

為了方便電源ATE測試系統開發，F(xiàn)T6110內置了電壓電流紋波測試、動態掃頻、負載效應測試、LED驅動測試、OCP測試、斜率設置等專項功能，并提供了完善的DLL開發包。支持支持C#、C++、Delph、Labview開發語言，方便用戶二次開發。

動態測試功能

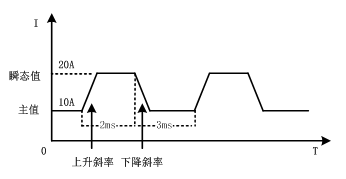

動態測試功能可根據設定規則使負載在兩個設定參數(主值與瞬態值)間切換，適用于電源動態特性測試。最高頻率可達50kHz，支持連續、脈沖、翻轉、上升斜率、下降斜率、量程切換參數設置。

自動測試功能

自動測試功能單個文件可支持100步測試，每步測試可以設置帶載模式、帶載值、檢測項目、檢測項上/下限值、運行時間。運行時間可設置范圍為0.1S～86400S。該功能只需完成產品插拔，負載將自動進行測試、判斷，測試完成后以PASS或FAIL形式體現。

序列功能

序列功能允許用戶編輯10個序列測試文件，文件可鏈接，可重復運行。每個測試文件支持20個測試步驟。每個測試步驟中，用戶可設置帶載模式、帶載主值、單步時間。單步時間可設置范圍為0.001S~86400S。

動態掃頻功能

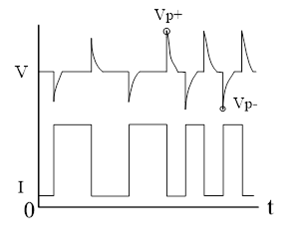

動態掃頻功能可手動或自動連續調節帶載頻率，最高頻率可達50kHz。該測試功能可捕獲到電源類待測物在最惡劣情況下的最大(Vp+)、最小(Vp-)電壓峰值。

負載效應測試功能

電源類產品在輸出載荷變化時會引起輸出穩定量的變化稱之為負載效應.負載效應測試功能為用戶提供多組帶載參數，穩定時間設置。測試完成后直接提供負載調整率、電壓變化率以及電源直流內阻結果。

紋波測試功能

負載支持電壓紋波Vpp、電流紋波(Ipp)測量，帶寬10Hz～250kHz。在測量帶寬范圍內，紋波測量精度高，重復性好。紋波一般而言包括工頻紋波和開關紋波兩個不同頻率段，負載紋波測量結果為兩種紋波疊加的綜合結果。

應用案例

用戶可通過LAN或RS485接口進行多機集成，通過FT6110系統軟件可對負載系統進行所有功能操作、波形顯示及數據保存等功能。該軟件系統操作簡便，功能強大，使用者可輕易上手。

同時設備支持標準MODBUS協議并提供詳細《編程手冊》和DLL開發包，支持C#、C++、Delph、Labview開發語言，方便用戶二次開發。
