費思泰克FT8200系列直流回饋式電子負載

一、產品簡介

FT8200系列大功率高精度可回饋直流電子負載，系統主控由DSP+FPGA實現，保證了系統響應快速性、控制的高精度以及測量參數的多樣化。系統采用DC-DC，DC-AC雙向變換兩級或三級架構，能有效的平穩母線電壓在突加時的波動，從而提高整機輸出的動態響應時間。DC-DC變換采用高頻逆變電路，輸入電壓范圍寬，響應快。DC-AC變換采用SVPWM三相全橋逆變技術，負載吸收能量有效回饋電網，并網諧波諧波污染小，控制簡單，效率高，負載特性好，負載吸收能量并網回饋。

FT8200系列直流電子負載是專門為大功率直流電源及動力電池的老化、測試而開發的電子負載。電子負載能量逆變饋網，實現能量回收，節能環保!可廣泛應用于直流電源、電池、電力電子設備檢測等用途。

二、產品特點：

? 電子負載吸收能量逆變饋網回收，節能環保，噪音低

? 寬電壓輸入范圍

? 操作模式

恒定模式：恒流、恒電阻、恒功率負載

瞬變模式：恒流、恒電阻、恒功率瞬變負載，循環

? 高精確度之電壓，電流， 電阻，功率設定與量測

? 快速電流切換

? 仿真動態電流功能

? 通道獨立保護功能

? 放電綠色回饋能量，電流諧波<5%(額定)，對電網基本無諧波污染

? 配備功能齊全的上位機軟件，用戶自定義測試流程

? 報表數據分析功能

三、產品應用

FT8200系列大功率高精度可回饋直流電子負載，功率等級可定制，最大支持800KW,可以滿足各種功率等級直流電源、電池組、充電機測試等需求。采用DC-DC、DC-AC兩級或三級(低壓)變換架構，全數字控制，控制精度高、響應速度快、輸出調節范圍廣。DC-AC級全數字PWM整流，功率因數高，諧波小，對電網污染低，不會影響其他測試儀器的正常工作，廣泛應用于直流電源老化、測試、性能檢測、電力電子設備測試、DC-DC、AC-DC電源轉換器測試、電池模組放電、檢測等。

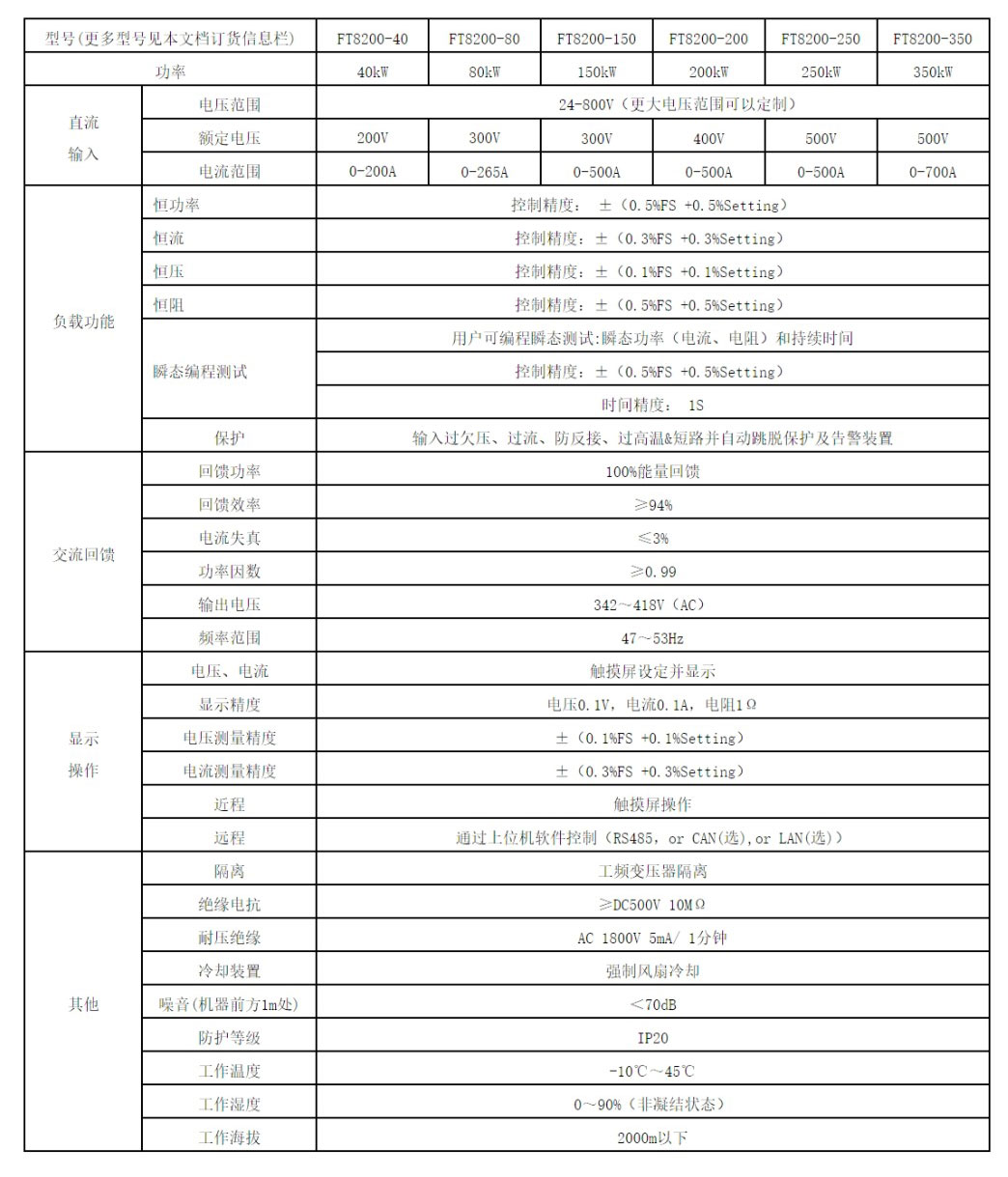

四、規格指標

五、操作特點

FT8200系列大功率可回饋直流電子負載操作分為本地操作和上位機遠程操作：

(1)本地操作

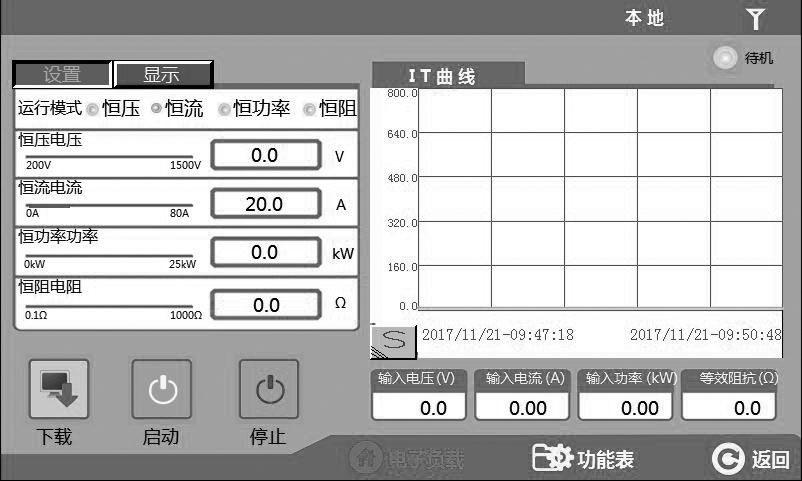

電子負載模式操作

1. 設備上電，在選擇界面中點擊電子負載按鈕，進入可回饋直流電子負載主界面;

2.在運行模式中選擇一種模式，例如恒流模式(指示燈由灰色切換為綠色)

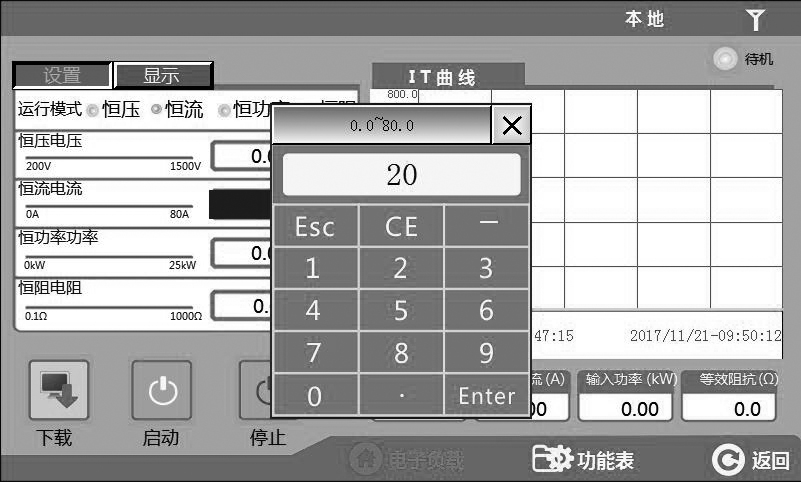

3.在恒流電流一行所對應的數值框中輸入對應的參數(選擇某種模式，只需要在其對應的數值框中輸入相關參數即可);

4.點擊“下載按鈕”，將參數下發到設備控制芯片中，此時左下角會顯示下載的狀態，如果下載成功，啟動按鈕處于可點擊狀態(即由灰色變為綠色)。

5. 點擊“啟動”，如果左下角顯示啟動成功，則啟動成功。

6.點擊“停止”，如果左下角顯示停止成功，則停止成功。

(2)上位機操作

上位機系統采用C#編程，包含本機數據庫。提供上位機軟件的完整資料包括：軟件使用說明書、通訊協議、軟件安裝包。

上位機軟件功能包括監控控制和測試記錄查看，上位機軟件需具有用戶管理、運行邏輯控制、數據檢測、記錄查詢、曲線顯示等功能。

上位機系統軟件的登錄界面和主界面如下圖所示：

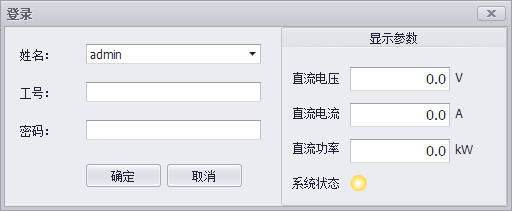

登錄界面

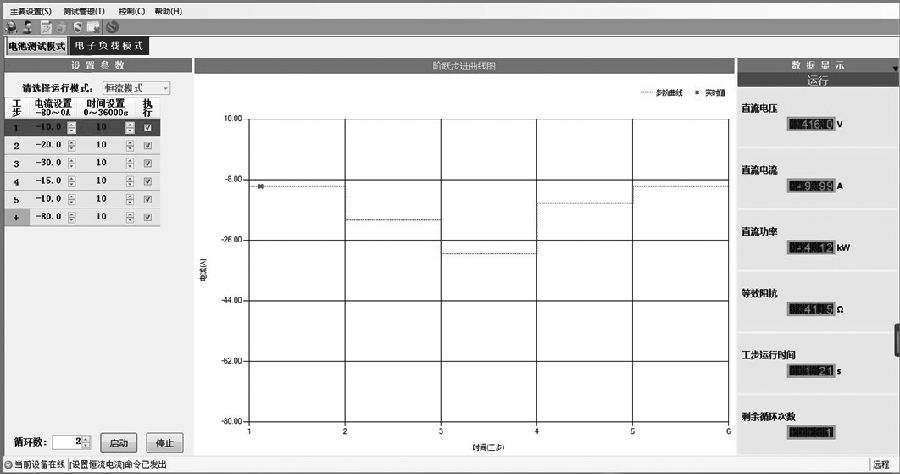

主界面

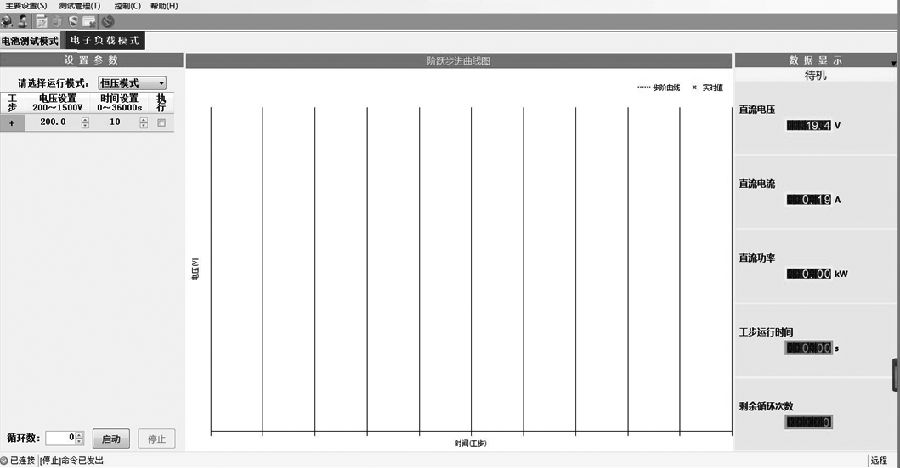

電子負載界面
