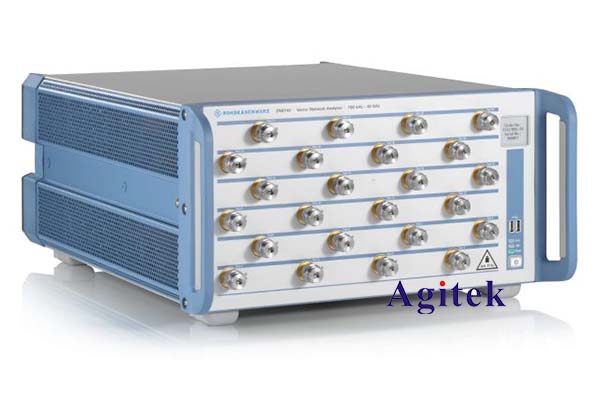

? R&SZNBT8 是全球第一種多端口矢量網絡分析儀。該分析儀可提供多達 24 個集成式測試端口。該儀器可同時測量多個 DUT，或者，測量端口數量高達 24 個的一臺 DUT

? 測量時，即使使用了大量端口，R&S®ZNBT8 的測量時間也很短。其它突出特點還包括動態范圍寬、輸出功率電平高，且輸入具備大功率處理能力。R&S®ZNBT8 可工作于 9 kHz到 8.5 GHz的頻率范圍。因此，R&S®ZNBT8 理想適用于移動式無線電、無線通信和電子產品行業中的應用。該儀器主要用于研發與生產有源和無源多端口組件，例如，GPS、WLAN、藍牙和多頻段移動電話的前端模塊等。此外，該儀器性能卓異，甚至于可以高效地分析基站濾波器和相關的高要求設備。

? R&S®ZNBT8 的性能優于切換矩陣。該儀器集成密度高，為不超過 24 個端口的組件提供了一種極緊湊的分析解決方案 – 其占用的機架空間與 R&S®ZNB 相同。用戶界面方便易用，可以輕松地完成極其復雜的多端口測量工作。R&S®ZNBT8 支持多種遠程控制選件，可以簡便地集成進自動測試系統。

主要特點

? 4 端口 R&SZNBT8 基本單元（可升級至 8、12、16、20 或 24 個端口）

? 頻率范圍涵蓋 9 kHz 至 8.5 GHz

? 大動態范圍：140 dB（cui高值）
? 短掃描時間，例如，4 ms 即可掃描完 201 個點

? 寬功率掃描范圍：100 dB
? 大功率處理能力

? IF 帶寬： 1 Hz 至 10 MHz
? 高溫穩定性：0.01 dB/°K
? 支持 100 個以上跡線和信道
? 多點測量配置簡便

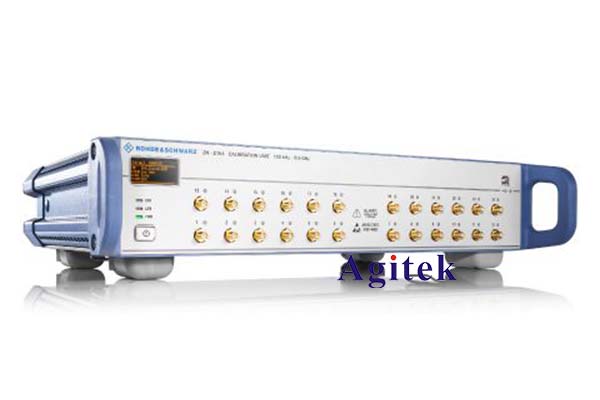

? 針對多端口應用對手動和自動校準方法進行優化
? 兼容所有的 R&S®ZVx 和 R&S®ZNx 系列矢量網絡分析儀

? 集成 GPS 功能
