IT8400 系列高性能直流電子負載，具有600V、1200V兩種電壓范圍，支持主從并機，功率從6 kW 到600 kW，具有短時雙倍過功率拉載能力。三檔電流回讀量程，分辨率高達40 μA。IT8400 具有更快的環路響應和電流上升、下降速度，多達8種工作模式，另有動態模式、List、OCP、OPP測試、自動測試及電池測試功能。內置CAN、LAN、GPIB、USB、RS232和模擬量接口，支持SCPI語言，標配LabVIEW驅動，適合遠程控制及系統搭建，全面的自動保護功能，適用于燃料電池、動力電池的放電、直流充電樁、車載充電機（obc）、功率電子、光伏太陽能、汽車高壓配件、DC-DC、電機及其他電力電子產品的測試使用。

產品特點

? 電壓高達1200 V

? 電流范圍：1.5 A~15,000 A
? 模塊化主從并機，功率高達600 kW
? 高精度三段電流量測范圍
? 短時間雙倍功率加載能力（< 3s）
? 提供多種工作模式：CC、CV、CR、CP、CC+CV、CV+CR、CR+CC、CP+CC
? 以1 ms 采樣率連續記錄數據
? 放電功能用于測試電池、超級電容等儲能設備
? 標配LAN, USB, RS232, GPIB, CAN 通信接口，模擬控制IO口
? Labview 驅動程序和SCPI 協議
? CV 環路速度可調，匹配不同電源
? 25 kHz高速動態模式 ，可調電流上升和下降沿
? 500 kHz高速電壓、電流采樣率
? 時間量測、電池放電測試功能
? 短路模擬，自動測試功能
? 時序控制list編程
? I-monitor監控功能

? OCP/OPP測試功能

? 軟開機、軟關機，防止on/off時的電壓波動

? 保護功能：過電壓、過電流、過功率、過熱、電流振蕩保護、限電流、限功率、反向告警等
? 斷電保持記憶功能，記憶容量100組
? 獨立主機控制，便于維護安裝

產品功能與優勢

IT8400應用范圍

• 汽車

• 鐵路行業

• 可再生能源

• 研究和發展


• 飛機、輪船


• 醫療技術

• 一般行業

IT8400應用待測物

• 儲能設備（電池、燃料電池……）

• 發電機（PV 模塊、交流發電機……）

• 電源（充電樁，obc……）

• 馬達

• 功率電子及傳感器

• 轉換器（DC/DC，...）

• 機電（保險絲、繼電器……）

• 控制單元

• 電力電子

• 電子元器件

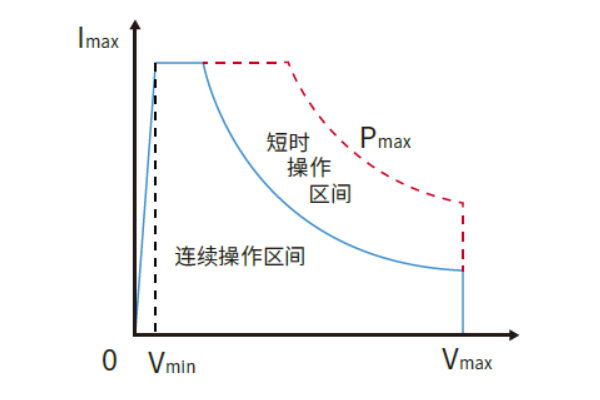

雙倍過功率加載

IT8400系列具有短時間雙倍過功率拉載能力，同時具備1200V耐高壓能力，此功能覆蓋從6kW到600kW所有型號，用戶無需按照最高點的功率值進行選型，可極大節約成本。
輸入過功率大小和時長與機器溫度有關，比如：30℃以下，IT8400系列支持長達3秒的雙倍功率拉載。
適用于電機、電池瞬間大功率放電測試。比如模擬直流馬達啟動，模擬一些電源瞬時過載的特性，或者給動力電池或燃料電池瞬間大功率放電。

更快的電流上升下降速度和動態速度
動態測試是電源的必測項目之一。利用電子負載的動態模式進行測試，即設定電流的高低準位、停留時間、上升、下降斜率和重復次數，可以反應出電源在拉載電流階躍變化時自身穩定的能力。
IT8400可以提供高達25kHz、可編程動態負載模式，電流上升、下降速度高達15us。在負載電流連續變化時，內部的監測機制和線路能使得電流波形失真度達到最小。應用于開關電源的瞬態響應時間測試和電池的動態放電測試。

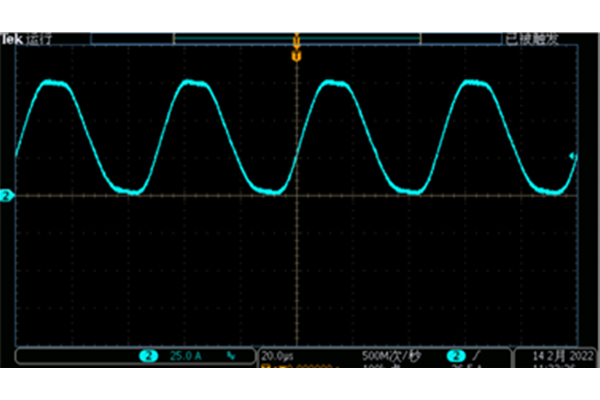

IT8406-1200-75

以20 kHz 動態拉載電流0A-75A電流波形

三段電流量程
IT8400全系列標配三段式電流量程，比如1200V，6kW機型支持1.5A的電流量程，高達40uA的分辨率和1.5mA的測量精度。
尤其適用于太陽能光伏、功率半導體器件、汽車電子等測試應用。
