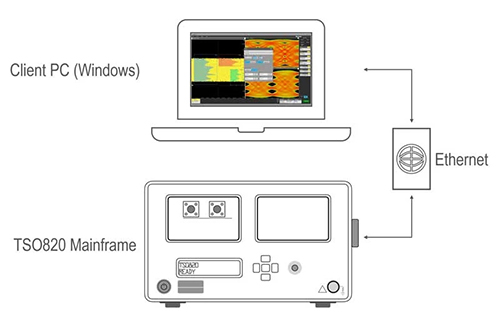

通過分解提高吞吐量

8 系列通過利用采集硬件與測量分析的分離實現經濟實惠、適應性強且可擴展的解決方案。通過高速以太網將數據從儀器傳輸至分析平臺，從而限制了示波器的停機時間并最大程度地提高了投資回報。

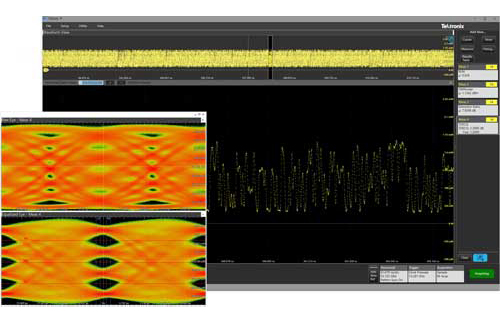

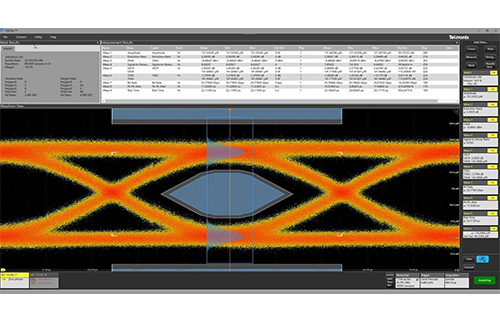

使用 TSOVu 增強分析

TSOVu 是獨立于示波器主機運行的高級軟件平臺，可以對采集到的數據進行實時處理和后處理。TSOVu 提供對光信號的有效分析，包括支持眼圖以及 TDECQ 等的復雜測量。

• 編程接口命令可用于自動化

• 并行通道采集

• 直觀易用

•

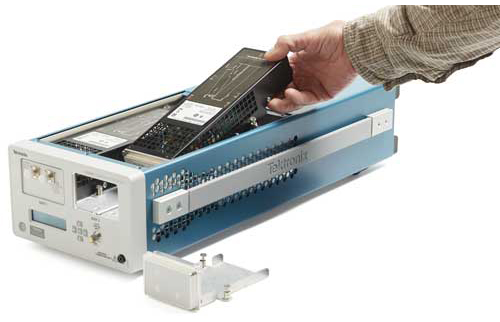

通過模塊化設計節省時間、空間和金錢

利用 8 系列的緊湊型外形和用戶可插拔模塊優化測試設置，以快速適應工作流程的變化并適應下一代技術。由更高密度設備驅動的 8 系列儀器外形更小，可顯著減少整體生產占用空間。TSO820 采樣示波器主機還具有比上一代產品快 8 倍的碼型采集功能，從而提高測試吞吐量。

• 3U 高，半機架寬度

• 可擴展的通道數

• 各系統最多 4 條光通道

高性能硬件

對設備測量的信心始于 8 系列的特殊硬件平臺，可實現準確、可重復且可靠的測量。采用高靈敏度、低噪聲設計的 8 系列光接口模塊非常適合單模和多模測試，尤其是在低功率信號上。

2022 年 5 月軟件版本啟用新功能

新的數學引擎

• 對加法、減法、乘法和除法等數據修改器的標準支持

• 執行復雜的操作，例如波形重采樣、疊加以創建眼圖以及 FFE 配置和均衡

• 數學表達式的輸入源包括實時頻道（來自 TSO820 的流式傳播）、保存的參考數據和其他數學源

• 現有分析工具（例如測量、直方圖、縮放等）完全支持?jǐn)?shù)學源

新的用戶定義帶寬

• 使用 BWE 中提供的用戶定義帶寬配置，以全新的方式查看信號

• 8 系列光學模塊支持介于 7.5 GHz 和 35.0 GHz 之間的帶寬，可以按 0.0001 GHz 增量進行調節

更高的靈活性

• 額外支持更多光學標準

• 改進了數學中的均衡和配置

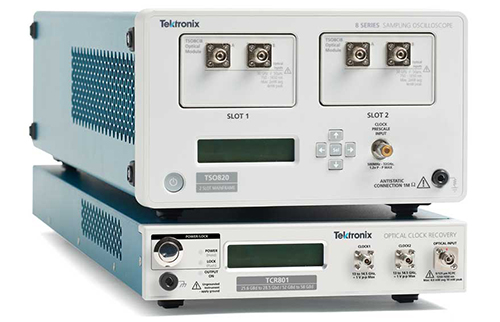

簡化光接口測試：8 系列光接口時鐘恢復

TCR801 光接口時鐘恢復是 8 系列采樣示波器的完美搭配，旨在支持越來越多的光接口標準。作為 8 系列的一部分，這款儀器通過有效地恢復高速光信號上的時鐘來簡化光接口測試。
