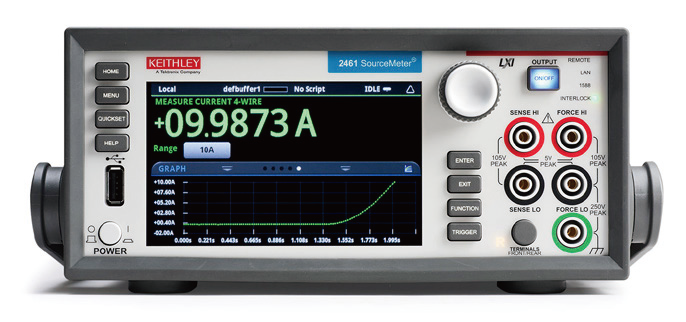

Model 2461 高 電 流 SourceMeter? 源測量單元 (SMU) 儀器把先進的 Touch,Test, Invent? 技術放到您的手中。它把創新的圖形用戶界面 (GUI) 與容性觸摸屏技術結合在一起，使測試變得異常直觀，最大限度地縮短了學習周期，幫助工程師和科學家學習更快速，工作更明智，創造更容易。Model 2461融合 10A/1000W 脈沖電流和 7A/100WDC 電流功能與雙 18 位 1MS/s 模數轉換器，并經過專門優化，可以檢定和測試高功率材料、器件和模塊，如碳化硅 (SiC)、氮化鎵 (GaN)、DC-DC 轉換器、電路保護裝置、太陽能電池和電池板、高亮度 LED 和照明系統、電化學電池和蓄電池、等等。這些新功能與吉時利在高精度、高準確度 SMU 儀器中的專業知識相結合，使得 Model 2461 將在未來幾年內成為實驗室和機架中高電流提供應用和高速測量應用的“萬能儀器” 。

吉時利2461高電流觸摸屏數字源表學習更快速，工作更智能，創造更容易

       Model 2461 采用5 英寸全彩高清觸摸屏，支持直觀操作，幫助操作人員迅速熟悉儀器，優化整體速度和生產效率。簡單的基于圖標的菜單結構使配置測試所需的步驟數量減少達50%，消除了軟鍵儀器上一般使用的煩瑣的多層菜單結構。內部上下文相關幫助操作直觀，最大限度地減少翻閱單獨手冊的需求。這些特點與Model2461 的多功能相結合，簡化了基本測量和高級測量應用中的操作，易于使用。

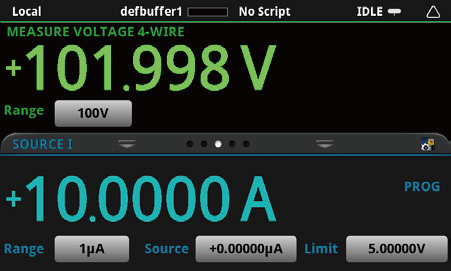

Model 2461 主屏使得測試異常直觀，幫助新用戶把學習周期縮到最短。

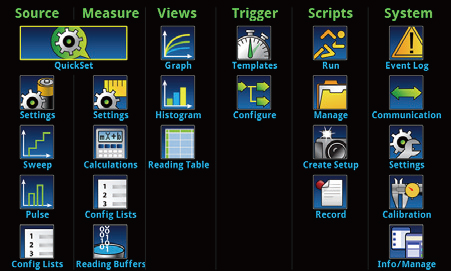

SMU 基于圖標的圖形菜單結構幫助新用戶迅速地、自信地配置測試。

吉時利2461高電流觸摸屏數字源表內置雙1MS/s 模數轉換器，捕獲待測器件特性

憑借Model 2461 的數字化功能，捕獲和顯示待測器件操作、波形和瞬態波形變得異常簡便。兩個內置1MS/s、18 位模數轉換器可以同時采集電壓波形和電流波形，而不需使用單獨的儀器。數字化功能采用的DC 電壓和電流量程與標準模數轉換器相同。此外，電壓數字化功能采用相同的DC 電壓10GW 輸入阻抗，明顯降低了被測器件(DUT) 上的負載。

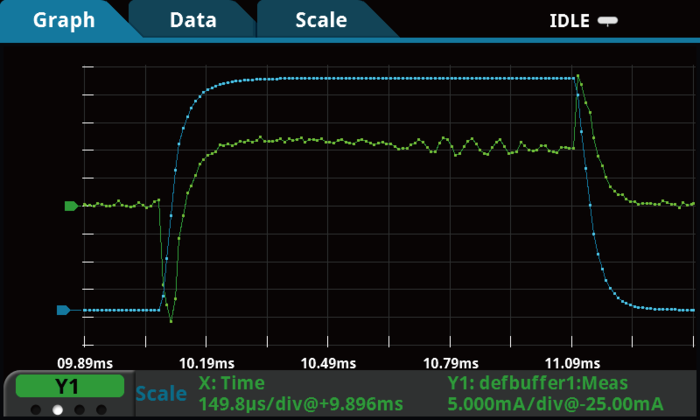

高速數字化功能可以同時捕獲和顯示電壓測量和電流測量。

吉時利2461高電流觸摸屏數字源表全內置SMU 儀器

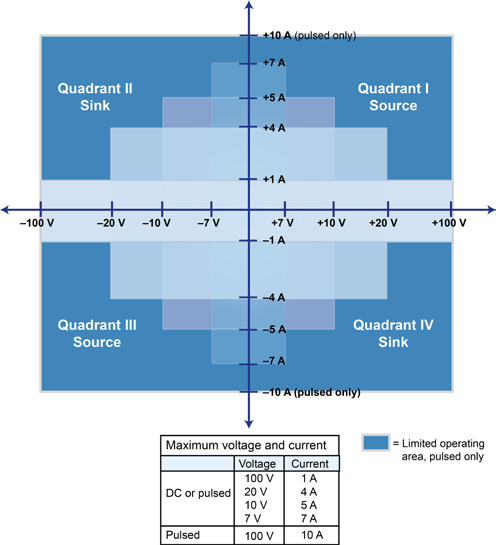

作為吉時利第四代源表SMU 的成員，Model 2461 繼承和發揚原Series 2400 源表SMU 儀器經過驗證的功能，如Model 2420、2425、2430 和2440。SMU 儀器提供了高度靈活的四象限電壓和電流源/ 負載以及精密電壓和電流測量功能。這種全內部儀器提供了下述儀器的功能：

●精密電源，帶有電壓和電流讀數功能

●真實電流源

●數字萬用表(DCV、DCI、阻抗和功率，6-1/2分辨率)

●精密電子負載

●脈沖發生器

●觸發控制器

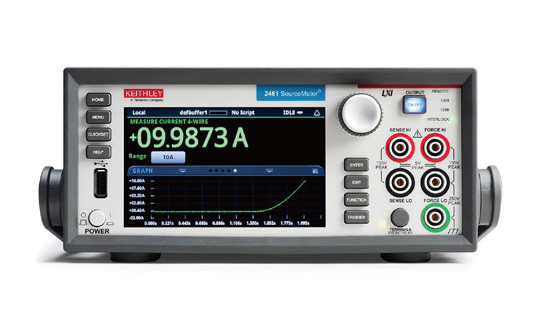

吉時利2461高電流觸摸屏數字源表簡便易用，遠不止是觸摸屏

　　除了5 英寸彩色觸摸屏外，2461 圖形源表前面板提供了多種功能，增強了速度、界面友好性和學習能力，包括一個USB 2.0存儲I/O 端口、一個HELP 幫助鍵、一個旋轉導航/ 控制旋鈕、一個前/ 后輸入選擇裝置按鈕以及多個用于基本臺式應用的香蕉插座。USB 2.0 存儲端口簡化了存儲測試結果和儀器配置、把測試腳本上傳到儀器中以及安裝系統升級程序的工作。所有前面板按鈕都帶有背燈，增強了低亮度環境中的可視能力。
