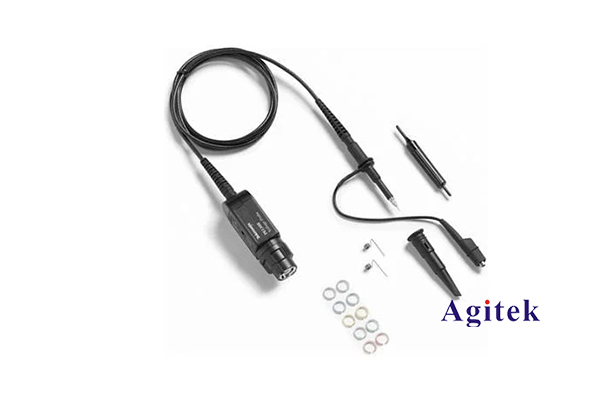

泰克TPP0250電壓探頭

TPP1000、TPP0500B、TPP0502 和 TPP0250 型號是泰克推出的高帶寬通用探頭，提供了這一產品系列之前從未使用的突破性技術規格。這些型號的探頭專門針對泰克 MDO3000、MDO4000、MSO/DPO5000 和 5 系列 MSO 系列示波器而設計，能夠提供高達 1 GHz 的模擬帶寬，容性負載低于 3.9 pF。

主要性能指標

• 1 GHz、500 MHz 和 250 MHz 探頭帶寬型號

• <4 pF 輸入電容

• 10X 和 2X 衰減系數

• 300 V CAT II 輸入電壓

• 適用于 MDO3000、MDO4000、MSO/DPO5000 和 5 系列 MSO 系列示波器

主要特點

• 緊湊型探頭頭部，適合探測小型幾何電路元件

• 探頭主體較小，更容易觀察待測設備

• 剛性端部，保證了待測設備的連接性

• 小型 MMCX 可更換端部套筒，用于建立安全的免手持連接（僅限 TPP1000）

• 0.1 英寸（2.54 毫米）和 0.062 英寸（1.57 毫米）方針適配器連接到 MMCX 端部套筒，可輕松建立與方針頭以及 0402 組件之間的免手持連接（僅限 TPP1000）

• 可更換的探頭端部套筒

• 較大附件套件，具有多種連接能力

連接能力

• 集成的示波器和探頭測量系統提供智能通信，可自動縮放和調整示波器顯示屏上的單位，以與探頭衰減匹配

• 內置交流補償優化了整個頻率范圍的信號路徑

•

應用

• 低功率設備

• 維修

• 生產工程測試

• 研發

準確的高速無源探測技術

這種極低的容性負載降低對電路的不利影響，能夠允許更長的接地引線。而且由于探頭的帶寬較寬，因此能夠查看對于高速應用極為重要的信號高頻分量。TPP1000、TPP0500B 和 TPP0250 無源電壓探頭具有所有通用探頭的優勢，比如高動態范圍、柔性連接選項以及耐用的機械設計，同時提供有源探頭的性能。

準確低壓

TPP0502 提供行業gao帶寬 (500 MHz) 和低衰減系數 (2X)，適于進行低壓測量，比如波紋測量，這是對電源輸出的常見測量。TPP0502 的低容性負載意味著還可以在此探頭上應用長接地引線，同時對測量效果的影響小，因而工程師可以更靈活地在設計周圍移動，不必擔心接地引線的長度問題。
