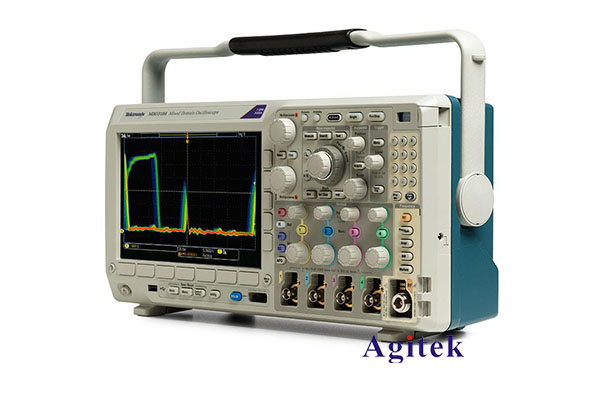

泰克示波器MDO3052主要指標：

混合域示波器，2個模擬通道（500MHz），1個RF通道（9kHz～500MHz），采樣率2.5GS/s，記錄長度10M點，可選配16通道邏輯分析儀、任意波函數發生器、協議分析、數字電壓表組成六合一儀器。

泰克示波器MDO3000系列產品介紹：

泰克示波器MDO3000系列的核心是一臺世界一流的示波器，它提供全面的工具，加快調試的每個階段 - 從迅速發現和捕獲異常事件，到搜索波形記錄找到關心的事件，再到分析事件特點和器件行為。

數字熒光技術及 FastAcq? 高速波形捕獲

如果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找電路中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。

數字熒光技術能夠快速了解器件的實際工作情況。其快速波形捕獲速率在采用 FastAcq 時超過 280,000 wfms/s，能夠以非常高的概率，迅速查看數字系統中常見的偶發問題，如欠幅脈沖、毛刺、定時問題、等等。

為進一步加強查看偶發事件的能力，可以使用輝度等級指明偶發瞬態事件相對于正常信號特點發生的頻次。FastAcq 采集模式下提供了 4 個波形調色板。

• 色溫調色板使用顏色等級指明發生頻率：暖色如紅色/黃色表示經常發生的事件，冷色如藍色/綠色表示很少發生的事件。

• 頻譜調色板使用顏色等級指明發生頻率，冷色如藍色表示經常發生的事件，暖色如紅色表示很少發生的事件。

• 普通調色板使用默認的通道顏色（如黃色用于通道 1）和灰度級指明發生頻率，其中經常發生的事件用亮色表示。

• 倒置調色板使用默認的通道顏色和灰階指明發生頻率，其中很少發生的事件用亮色表示。

這些調色板迅速突出顯示測量期間發生頻次較高的事件，或在測量偶發異常事件中突出顯示發生頻次較低的事件。

當今集成設計需要集成度與之相當?shù)氖静ㄆ鳎?MDO3000 混合域示波器 (MDO) 系列。 這是一種 6 合 1 示波器之集大成者，集成了一臺頻譜分析儀、一臺任意函數發生器、一臺邏輯分析儀、一臺協議分析儀和一臺數字電壓表/計數器。 MDO3000 系列可以全面定制及全面升級， 您可以現在或在以后需要時增加儀器和性能。

泰克示波器MDO3000系列主要性能指標：

• 示波器

• 分為 2 條模擬通道和 4 條模擬通道兩種型號

• 1 GHz、500 MHz、350 MHz、200 MHz和100 MHz 帶寬型號

• 帶寬可以升級（高達1 GHz）

• 高達5 GS/s 的采樣率

• 所有通道上 10 M點的記錄長度

• >280,000 wfm/s 的最大波形捕獲速率

• 標配無源電壓探頭，3.9 pF 電容負載，1 GHz 、500 MHz 或 250 MHz 模擬帶寬

• 頻譜分析儀

• 標配： 9 kHz – 示波器帶寬

• 選配： 9 kHz - 3 GHz

• 頻率范圍

• 超寬捕獲帶寬，高達 3 GHz

• 任意函數發生器（選配）

• 13 種預先定義的波形類型

• 50 MHz 波形生成功能

• 128 k 任意波形發生器記錄長度

• 250 MS/s 任意波形發生器采樣率

• 邏輯分析儀（選配）

• 16 條數字通道

• 所有通道上 10 M點記錄長度

• 121.2 ps 定時分辨率

• 協議分析儀（選配）

• 支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、CAN、LIN、FlexRay、MIL-STD-1553 和音頻標準等串行總線

• 數字電壓表（產品注冊后免費提供）

• 4 位 AC RMS、DC 和 AC+DC RMS 電壓測量

• 5 位頻率測量

泰克示波器MDO3000系列主要特點：

• FastAcq? 高速波形捕獲速率，迅速發現難檢異常信號

• Wave Inspector® 控件，輕松導航及自動搜索波形數據

• 33 種自動測量和波形直方圖，簡化波形分析

• TekVPI® 探頭接口，直接支持有源探頭、差分探頭和電流探頭，可自動確定標度和單位

• 9 英寸 (229 毫米) WVGA 寬屏彩色顯示器

• 體積小，重量輕 - 僅厚 5.8 英寸（147 毫米），僅重 9.2 英磅（4.2 公斤）

• 頻譜分析

• 為常用任務提供專門的前面板控件

• 自動峰值標記，識別頻峰值值的頻率和幅度

• 手動標記，實現非峰值測量

• 光跡類型包括： 正常、平均、最大保持和最小保持

• 三維頻譜圖顯示，方便地觀察和深入了解緩慢變化的射頻現象

• 自動測量包括： 信道功率、鄰道功率比 (ACPR) 和占用帶寬 (OBW)

• 任意函數發生功能

• 生產預定義的信號，快速仿真設計中缺少的器件

• 捕獲模擬或數字輸入端信號，傳送到任意編輯存儲器，并從 AFG 中復制出信號

• 向任意信號添加噪聲，輕松地進行余量測試

• 混合信號設計和分析

• 自動觸發、解碼和搜索并行總線

• 多通道建立時間和保持時間觸發

• MagniVu? 高速采集，在數字通道上提供 121.2 ps 的精細定時分辨率

• 協議分析

• 觸發、解碼和自動搜索最常用的嵌入式設計串行總線標準上的數據包級內容

• 導出協議解碼表，存檔測試結果

• 數字電壓表和頻率計數器

• 一目了然地迅速驗證電壓或頻率測量

• 圖形讀數，提供與測量穩定性有關的信息

• 可以全面升級

• 在需求變化或在預算允許時，隨時增加功能，提高帶寬或頻譜分析儀的頻率范圍

選配應用支持

• 功率分析

• 極限和模板測試
