高性能便攜式示波器，專為惡劣環境而設計

Fluke 190 Series III ScopeMeter? Test Tool 專為在不同的地點使用而設計，可隨時隨地處理任何故障排除工作。這些 CAT III 1000 V/CAT IV 600V 等級測試工具將堅固耐用的便攜性與高性能臺式示波器相結合，幫助您輕松應對關于安裝、調試和維護工業機械、自動化/過程控制裝置以及動力轉換電子設備（從直流至 500 MHz）的挑戰。

選擇雙通道或四通道型號，帶寬選擇范圍廣泛。快速采樣率高達 5.0 GS/s，分辨率為 200 ps，每個通道的深度存儲器可存儲 10,000 個樣本，從而可以高精度捕獲和顯示波形細節、噪音和其它干擾。可在三相或三軸控制系統上進行時序或幅值相關的測量，或在被測電路上比較和對比多個測試點。TrendPlot? 無紙記錄儀、ScopeRecord? 模式、Connect-and-View? 觸發等功能以及獨特的 100 屏重放功能可幫助您快速診斷問題，從而更大限度減少維修成本和停機時間。這些功能使示波器易于使用，尤其是在診斷最為困難的問題時，如復雜波形、感應噪音、間歇事件和信號波動或漂移。

• 最多四路獨立的浮動隔離輸入，高達 1000 V

• 最高 5 GS/s 實時采樣率（取決于使用的型號和通道）

• 深度存儲器: 每次捕獲波形跡線時，可存儲 10,000 個點（示波器模式）

• 適用于工業環境的 CAT III 1000 V/CAT IV 600 V 安全儀器

• 由于采用了 BP291 電池，續航時間長達七小時

• 明亮的大型彩色顯示屏，在幾乎任何環境中都易于查看

• 易于存儲和查看歷史數據，并通過 USB 或 Wifi 傳輸到 PC

• 易開啟和關閉的電池蓋，可現場快速更換電池

• 防塵和防水等級為 IP51

• Connect-and-View 觸發功能，針對快速、慢速甚至復雜信號均能智能地自動觸發

• 頻譜使用 FFT 分析

• 100 屏自動捕獲和重放

• ScopeRecord 模式可為每個輸入通道提供 30,000 個點，以進行低頻信號分析

• TrendPlot 無紙記錄儀模式，具有深度存儲器，以實現長期自動測量

• 2 通道型號中包含 5,000 計數萬用表 (DMM)

安全測量 mV 至 kV 電壓

獨立的隔離輸入使您可以對具有不同接地參照的混合電路進行測量，從而降低了發生意外短路的風險。傳統的臺式示波器沒有配備專門的差分探頭和隔離變壓器，只能使線路電源接地端作為測量參考端。福祿克190III示波表測試套裝專為涵蓋從 mV 至 kV 的各種應用而設計，因此您可以應對從微電子應用到重型高電壓電氣應用的任何問題。190III 60MHz 和 100MHz 配置包括用于高電壓應用的 VPS421 100:1 探頭，而 200MHz 和 500MHz 配置包括適用于微電子和高電壓應用的 VPS410-II 10:1 探頭。

適用于嚴苛環境的 IP-51 防護等級

示波表測試套裝堅固耐用且防振，適合在臟亂、危險的環境中使用。配有密封的外殼，可防塵、防液滴、防潮，并抵御空氣污染。每次使用示波表測試時，您均可放心使用，它會可靠地為您解決任何問題。

USB 和 Wi-Fi 連接

Fluke 190 Series III 提供兩個與測量輸入電路之間實現電氣隔離的 USB 端口，這使您能夠快速輕松地將數據傳輸到 PC，存檔后與 OEM、同事和支持人員共享波形，或者將波形、屏幕截圖和儀器設置存儲到 USB 存儲設備上，以供將來使用。通過 U 盤輕松傳輸保存的文件，通過 USB 接口或可選 Wi-Fi 網絡直接連接到電腦。這些文件可用于進一步的數據處理，或在 FlukeView-2 軟件中用于更詳細地研究波形。

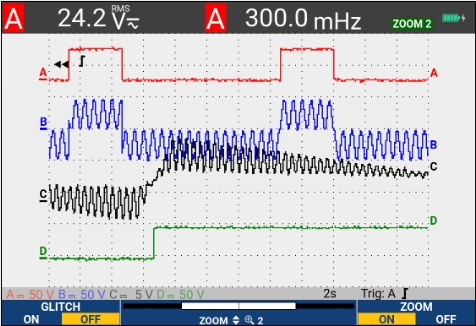

Connect-and-View 觸發功能

Connect-and-View 觸發功能可提供即時、穩定的顯示，無需調整設置。如果您曾使用過其它示波器，您就會明白觸發有多么棘手。如果設置不正確，結果可能不穩定或不正確。Connect-and-View 功能通過識別信號模式來自動設置正確的觸發。無需觸摸按鈕，您便可以穩定、可靠、重復地顯示幾乎所有的信號，其中包括電機驅動和控制信號。當您快速、連續地測量一系列測試點時，該功能尤為迅捷和方便。

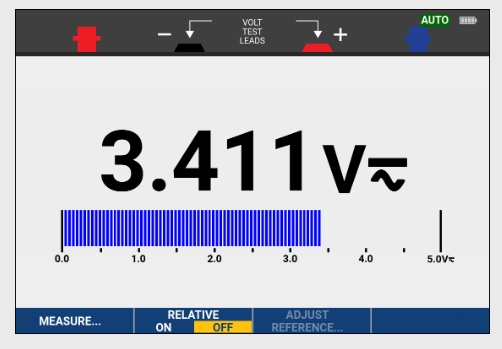

內置數字萬用表

使用雙通道190III型號上內置的 5000 字數字萬用表，可使您方便地從波形分析轉換為精確的萬用表測量。測量功能包括 Vdc、Vac、Vac+dc、電阻、通斷性和二極管測試。將合適的分流器、探頭或適配器與各種比例因子相結合，可測量電流和溫度。

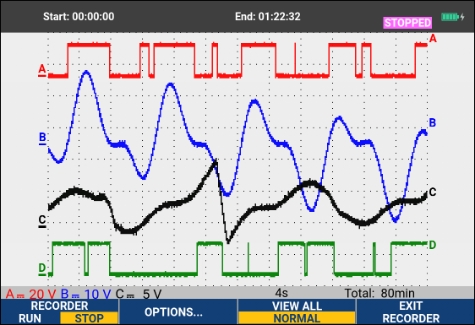

用于記錄高分辨率波形的 ScopeRecord? 模式

ScopeRecord 存儲器可為每個通道存儲多達 30,000 個或者更多個數據點，并可捕獲 8 ns 之短的快速間歇性事件和短時脈沖波干擾。（可將兩組多通道記錄存儲到內存中，以供日后分析。）

• 記錄 UPS、電源或電機啟動循環等事件

• 借助于“觸發時停止”模式，ScopeMeter Test Tool 可自動識別電源故障并存儲故障前的波形數據

TrendPlot 無紙記錄儀——記錄時長達 11 天，可幫助您查找間歇性故障

最難查找的故障是那些偶爾發生的故障。這些間歇性事件可能是由連接不當、灰塵、污垢、腐蝕、斷線或破損的接頭引起的。線路中斷、驟降、驟升和瞬斷，或電機啟動和停止也可能導致停機。當發生這些情況時，您可能不在附近，但 Fluke 190 Series III ScopeMeter Test Tool 會幫您隨時監控。

• 顯示隨時間變化的最小和最大峰值以及平均值

• 顯示多達四個讀數的任意組合，其中包括所有輸入的電壓、電流、溫度、頻率和相位，所有這些均標有時間和日期，以便查明故障

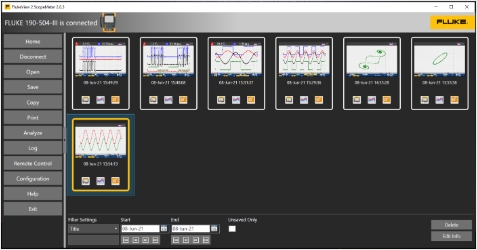

FlukeView2 軟件用于記錄、歸檔和分析

了解配備了 Windows 版 FlukeView 2 ScopeMeter 軟件的 ScopeMeter Test Tool 的詳情。

• 記錄——將波形、截屏和數據傳輸至 PC，以供打印或將數據導入至報告中

• 向 ScopeMeter Test Tool 的設置中添加文本——為操作員調用設置時提供相關指導

• 存檔——創建波形庫，以方便參考或比較波形

• 分析——使用光標功能或將數據導出至另一個分析程序
