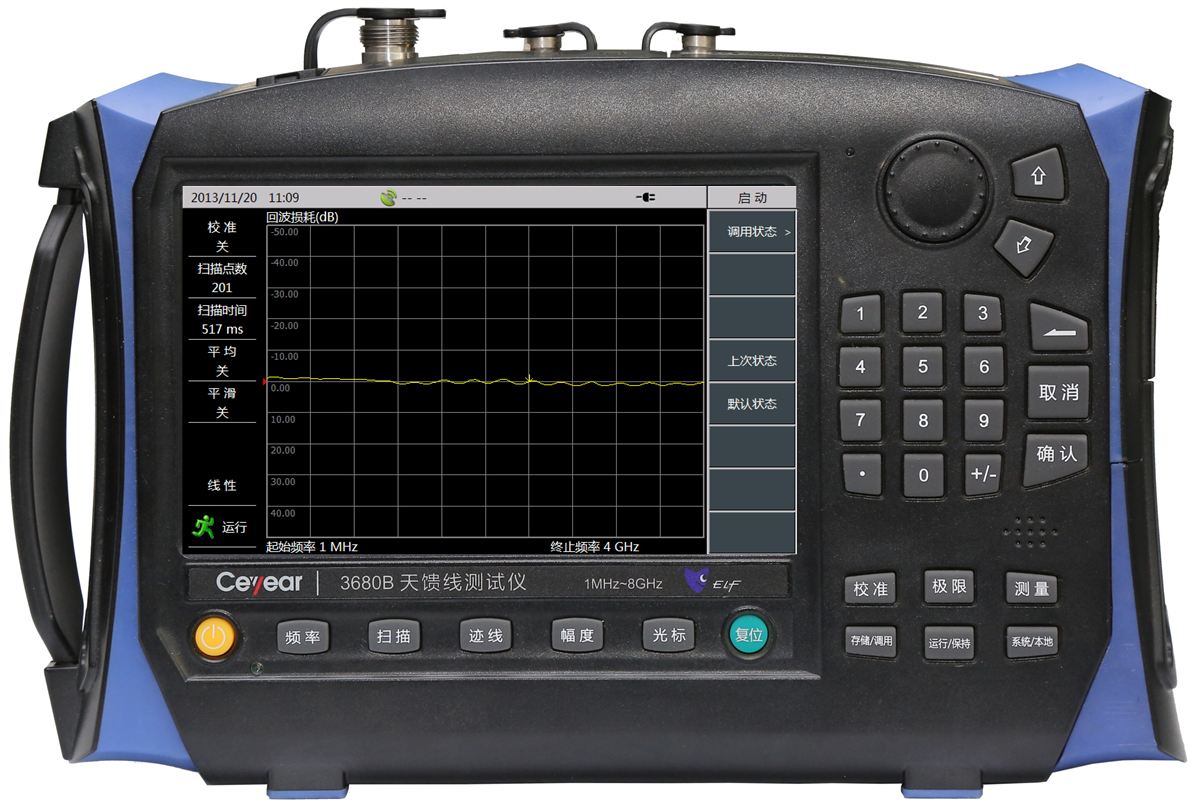

3680A/B天饋線測試儀

產品綜述

3680A/B天饋線測試儀采用了先進的射頻電路與數字電路混合集成設計技術、寬帶基波混頻技術、數字化中頻處理技術、智能電源管理技術等新技術;具有測量速度快、測量精度高、體積小、重量輕、可電池供電、支持觸摸屏操作、背光亮度可自動調節等優點，可對駐波比、回波損耗、特性阻抗和相位進行測試，對故障點定位。

3680A/B天饋線測試儀針對現場測試而開發，主要用于各種通信基站天饋線系統的測試，包括集群、GSM、PCS/DCS、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA、LTE及尋呼系統等。

在天饋線系統安裝、調試及日常維護時，天饋線測試儀可幫助用戶快速評估傳輸線和天線系統的狀況，提高運行基站的維護效率，加快新基站的安裝調試進程。同時可用于科研、教學、生產中對射頻器部件的反射參數測試。

功能特點

支持多種測量格式/支持觸摸屏操作

支持回波損耗、駐波比、電纜損耗、DTF回波損耗、DTF駐波比、Smith圓圖、相位共七種測量格式。可對電纜、天饋線系統進行全方位的測量及故障診斷。

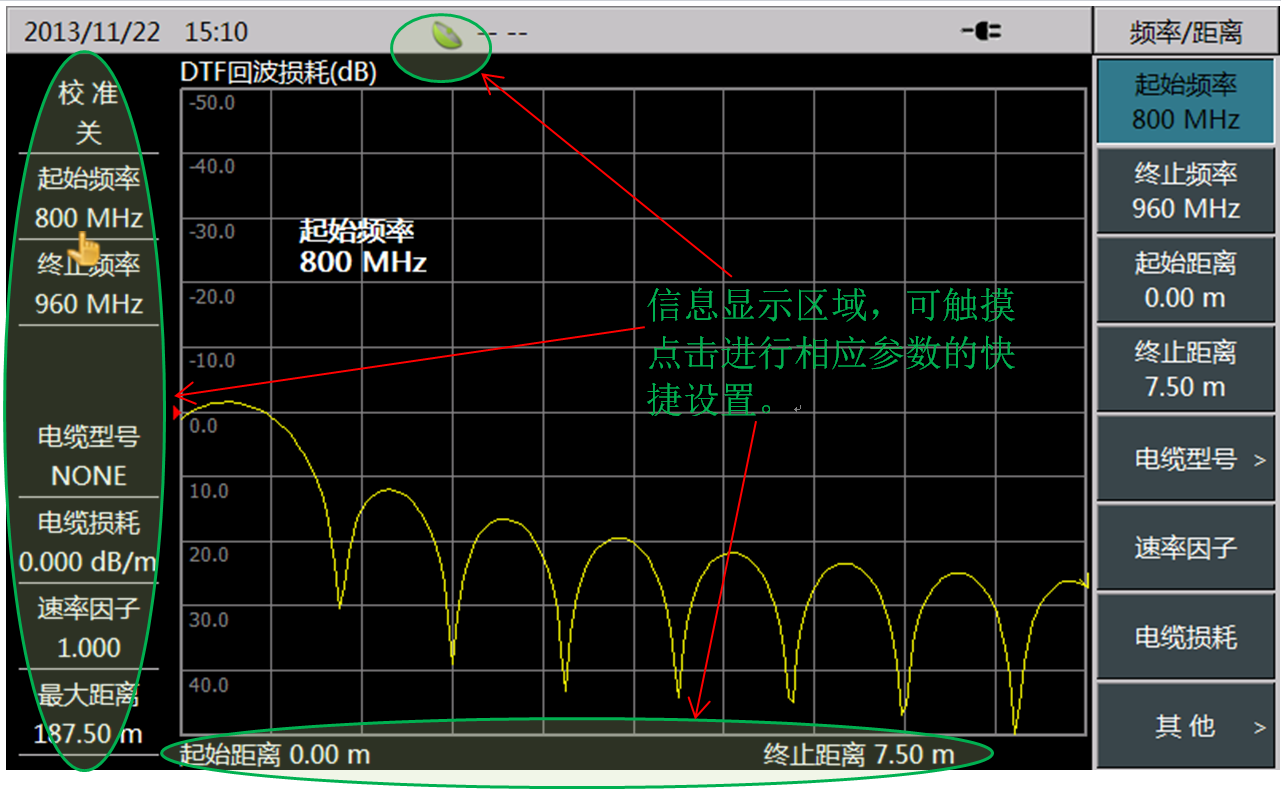

配備一款7寸液晶觸摸屏,除了可進行菜單操作外，可觸摸點擊各種顯示信息，進行快捷的參數設置。通過手指滑動可在7個測量格式中快速切換，無需進行菜單操作。

雙窗口顯示

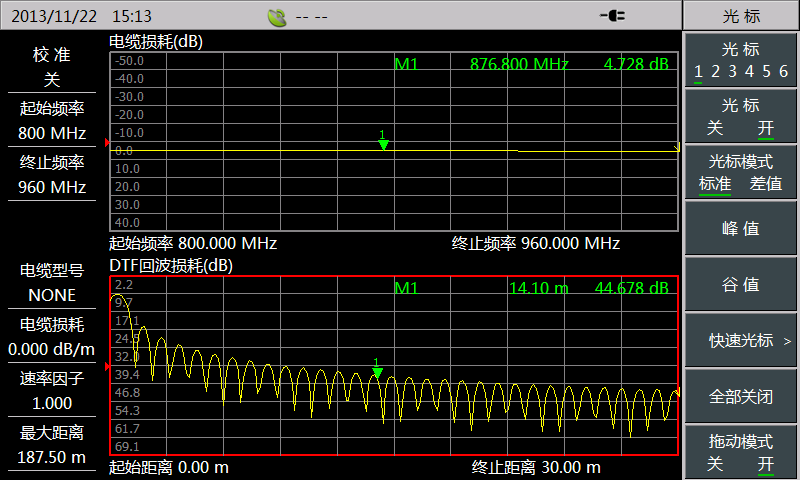

每個窗口可顯示不同的測量格式，具有獨立的光標功能。

列表掃描

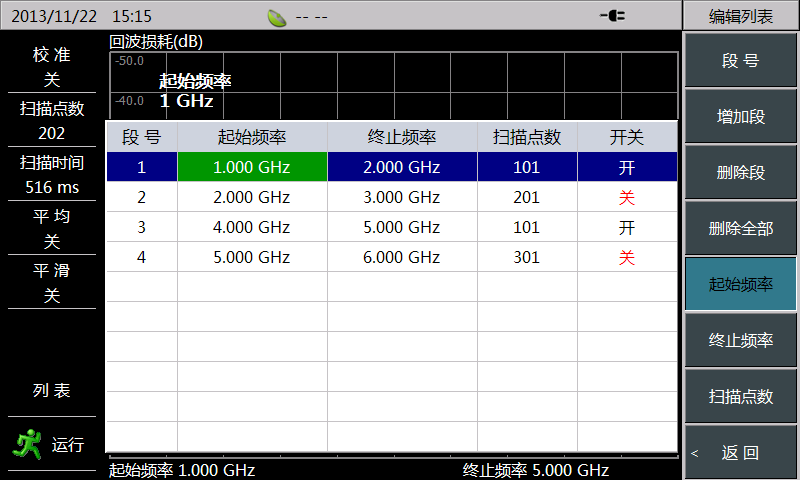

支持列表掃描功能，同時測量多個頻段，每個掃描段可設置不同的點數、頻率范圍。列表編輯方便快捷，可直接點擊待編輯參數，每個段可通過開關設置打開或關閉。

測量向導

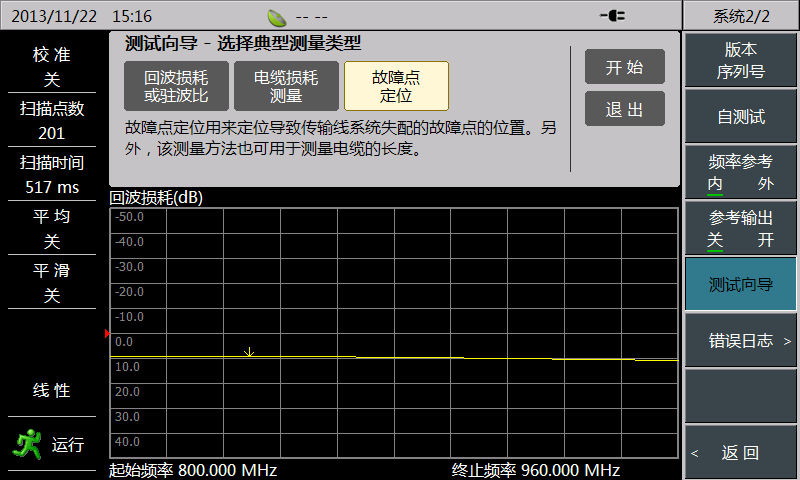

通過典型測量的操作步驟說明，指引用戶完成測量過程，幫助用戶快速熟悉儀器操作。

數據存儲及調用

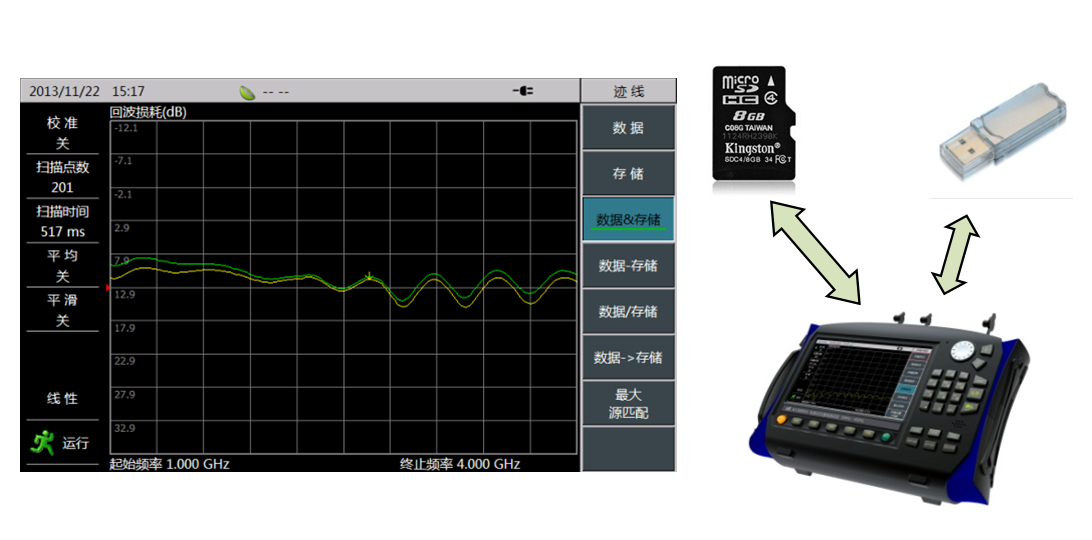

對測量跡線或狀態進行存儲，存儲介質可選擇儀器內部FLASH存儲器、SD卡、USB設備。

嵌入式電子校準

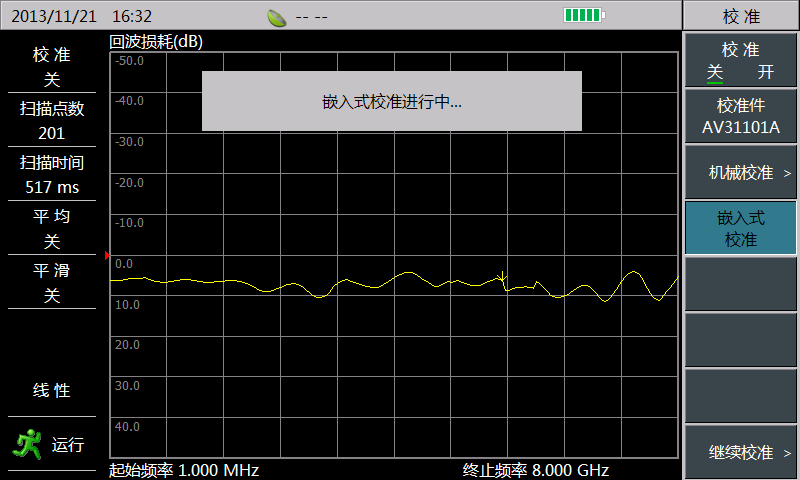

3680A/B具有嵌入式電子校準件選件,實現“一鍵式”校準操作，無需任何外部連接。

功率測量

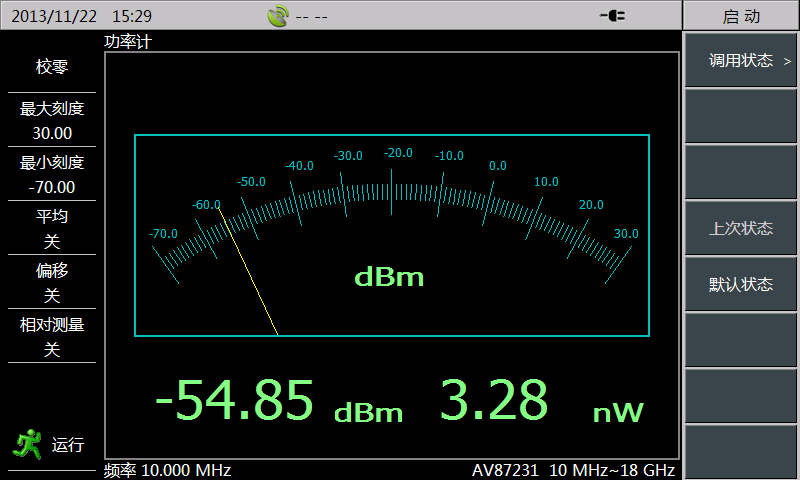

配置功率測量選件，通過外置功率探頭選件實現功率測量。

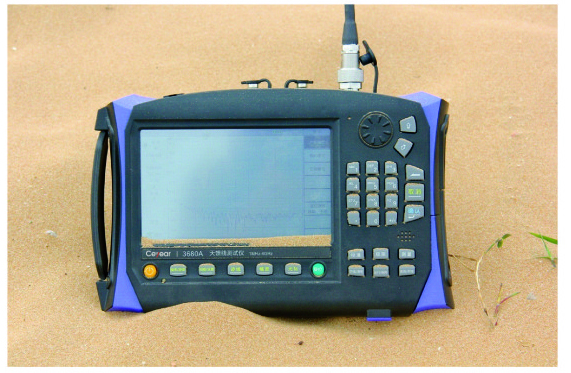

無懼風沙

適應野外測試需求，抗沙塵、撞擊、振動。

多種顯示模式

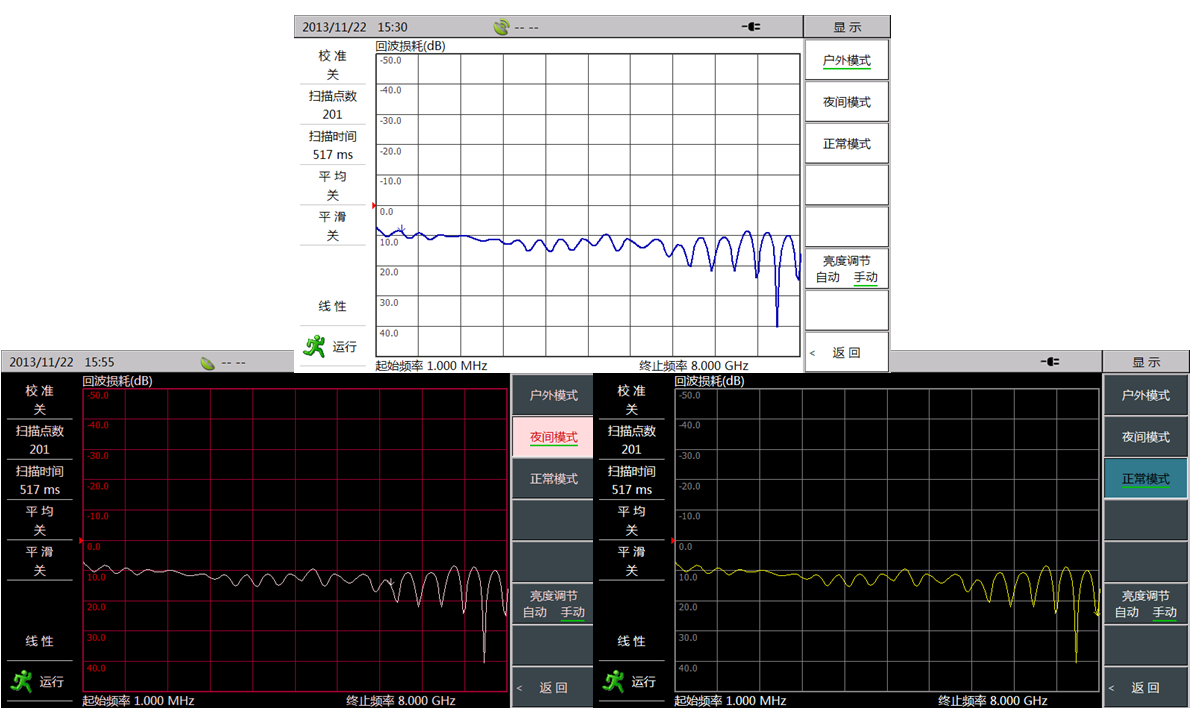

多種顯示模式及屏幕亮度調節功能，提供適應不同環境的顯示效果。

GPS定位

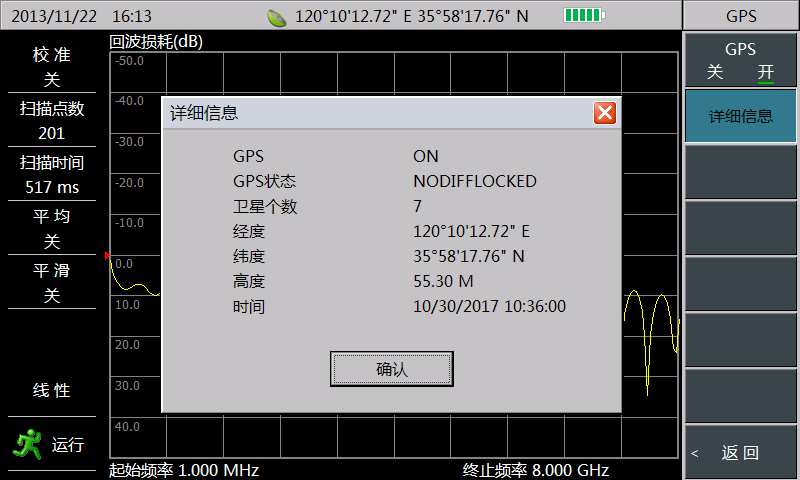

內置GPS接收機，通過外加GPS天線，用戶可以得到當前位置信息。

電池續航能力強

內置大容量鋰離子充電電池，3680A最長工作時間達8小時，3680B達4小時。電池更換簡單方便。

遠程控制及工具軟件

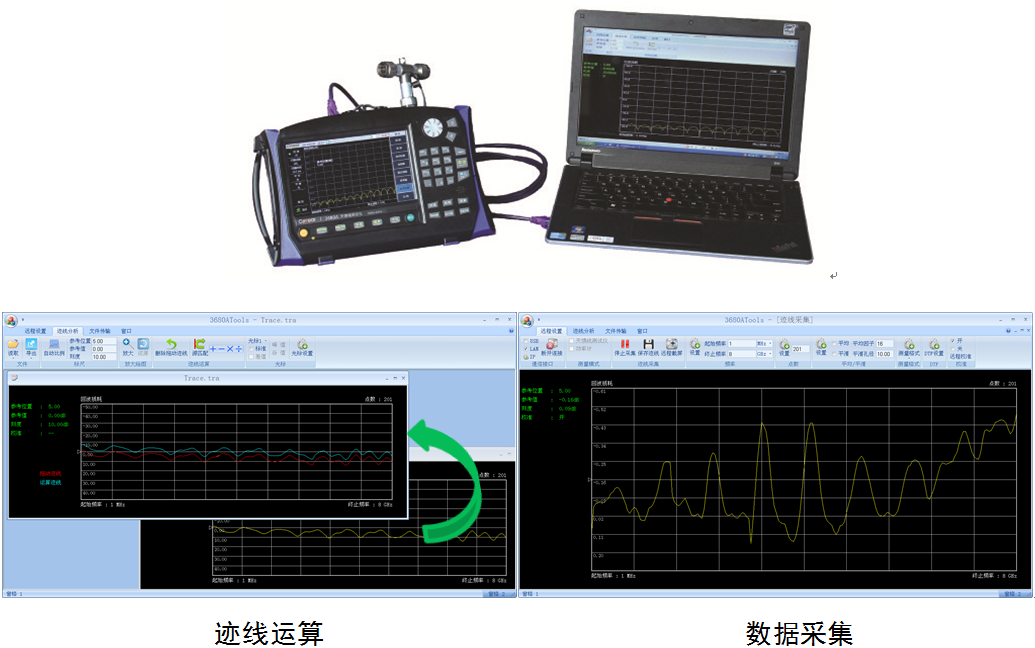

通過USB或網絡接口連接PC機與儀器，實現儀器遠程控制，并提供工具軟件進行數據分析、實時數據采集、曲線存儲及調用。

通過跡線拖動及比較，可將不同窗口的跡線拖動至一個窗口，并進行加減乘除運算。
