知用電流探頭HCP8030
品牌：知用
型號：HCP8030
HCP8030(D)體積輕巧，可在當前擁擠的電路板中使用自如；小型鉗夾可以在緊張的空間中探測電流，同時仍能夾住直徑達5mm的導線；可以測量30A的連續電流和50A的峰值電流，HCP8030提供50MHz的帶寬,HCP8030D提供100MHz帶寬；探頭具有30A (10X)和5A (1X)兩個量程可選擇，5A (1X)量程特別適用于小電流測量，分辨率高達1mA。
二、知用電流探頭HCP8030規格：
型 號 | HCP8030 | ||

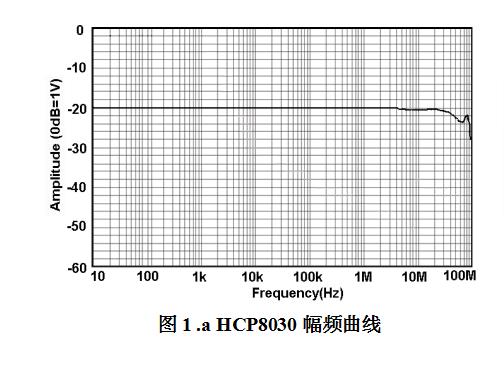

帶寬(-3dB) | DC-50MHz (圖1.a) | ||
上升時間 | ≤7ns | ||

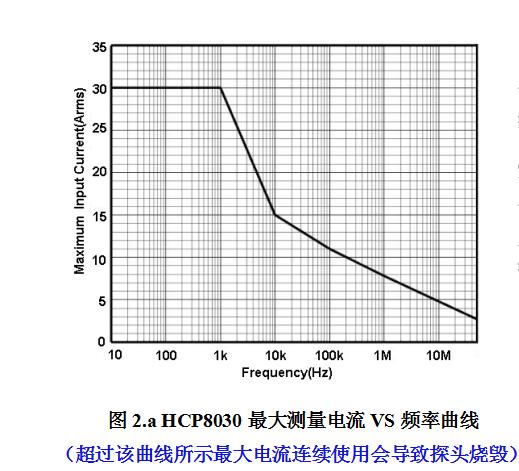

連續電流 最大值 | 30Arms 圖2.a | ||
峰值電流 | 50Apk | ||
量程 | 5A | 1X衰減 | |
30A | 10X衰減 | ||
過流報警值 | 5A | ≥5A | |
30A | ≥50A | ||
電流傳輸比 | 5A | 1V/A | |
30A | 0.1V/A | ||
分辨率 | 5A | 1mA | |
30A | 10mA | ||
精度 (DC,45-66Hz最大連續電流) | 5A | ±1%±1mA | |
30A | ±1%±10mA | ||

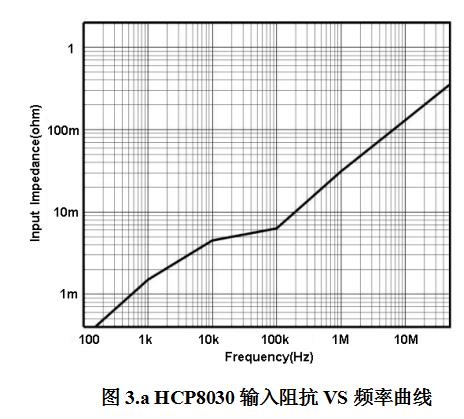

輸入阻抗 | 參考圖3.a | ||
延時 時 | 探頭 主機 | 14ns | |
BNC (1m) | 5ns | ||
終端負載要求 | ≥100kΩ | ||
供電方式 | DC 12V/1A（標配適配器） | ||
絕緣線電壓 | 300V CAT I | ||
安全符合標準 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | ||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||
