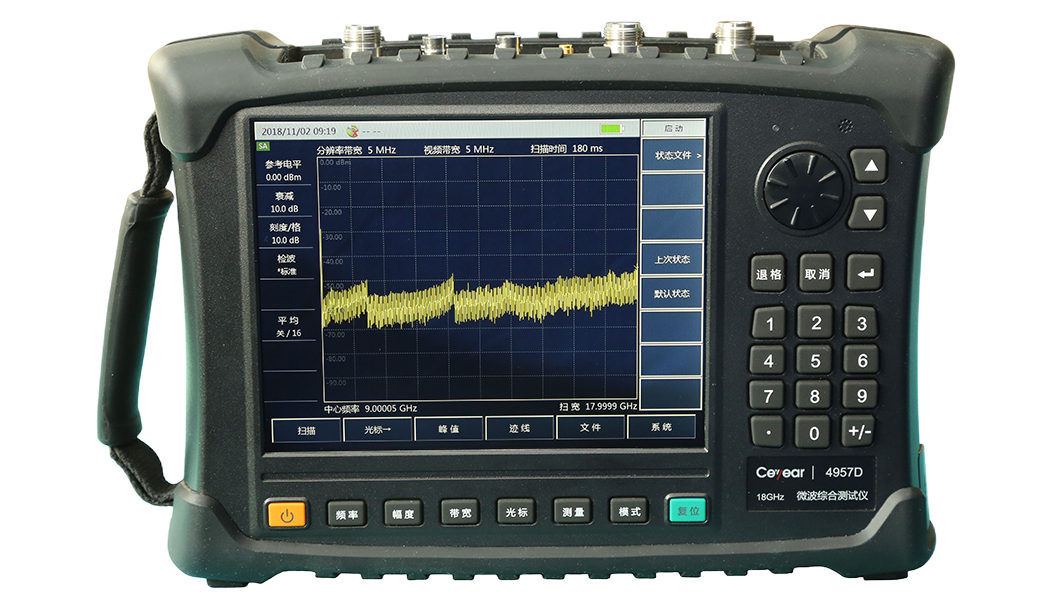

4957B/D/E/F射頻/微波綜合測試儀

產品綜述

4957B/D/E/F射頻/微波綜合測試儀頻率范圍可達6.5GHz/18GHz/26.5GHz/40GHz，集雙端口矢量網絡分析、電纜和天饋線測試、矢量電壓測量、頻譜分析(通道功率、鄰道功率、占用帶寬、干擾分析、頻率計數)、場強測量、功率測量等多項功能于一體，為您提供強大的綜合測試能力!

雙端口矢量網絡分析：可快速準確地對射頻微波網絡參數進行測量，提供對數、線性、相位、群延時、阻抗圓圖、極坐標、駐波比等多種顯示格式，且提供時域測量選件。

電纜和天饋線測試：可實現對天饋線、傳輸線、電纜等射頻微波網絡的駐波比、回波損耗、阻抗、電纜損耗等參數進行測量，具有不連續點定位(DTF)功能，可方便地測量饋線、電纜中的阻抗不連續點。

矢量電壓測量：采用一體化方案代替傳統的矢量電壓計，可對電纜及其他一些被測件的電長度進行測試。

頻譜分析：可對電磁環境下頻譜特性進行測量，是一臺標準功能的頻譜分析儀。

場強測量：用戶界面友好、測試靈敏度高，配合相應的測試天線，可有效監視電磁波譜，廣泛應用于空間電磁環境監測和無線電管理。

功率測量：配置USB功率探頭，可實現大動態范圍、高精度功率測量，也可通過頻譜輸入口進行功率監測。

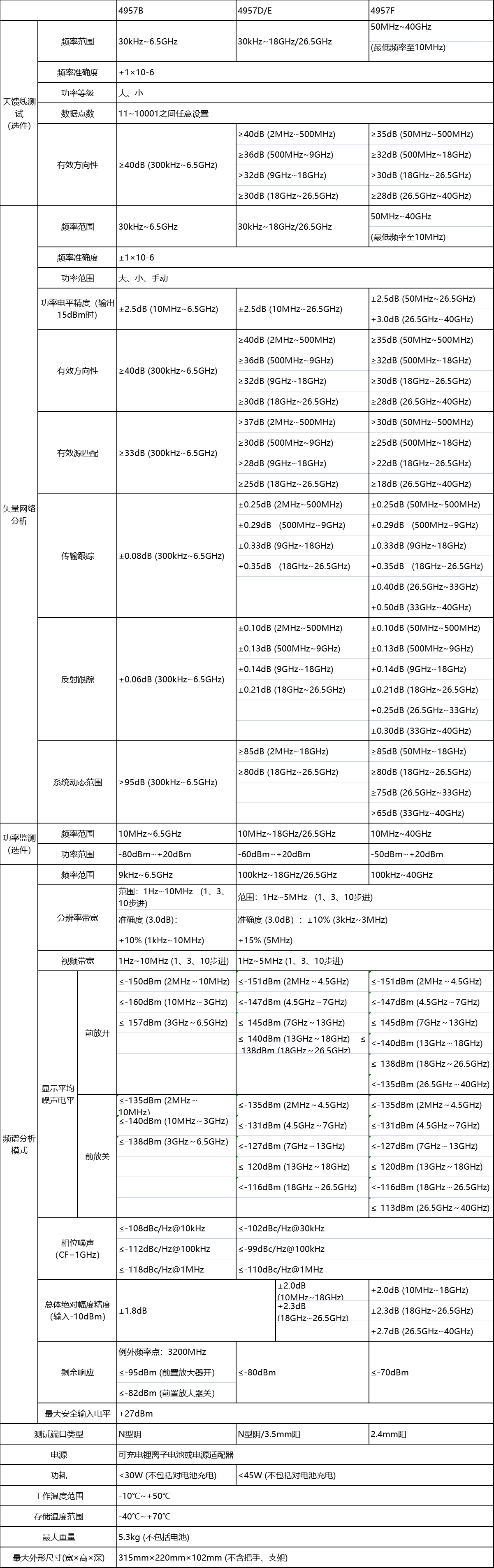

技術指標

功能特點

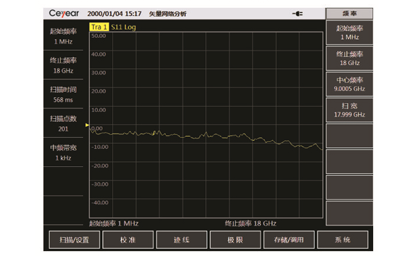

網絡分析(標準配置)

4957B/D/E/F射頻/微波綜合測試儀系列網絡分析頻率范圍為30kHz~6.5GHz/18GHz/26.5GHz、50MHz~40GHz，提供標準的S參數矢量網絡分析測量能力，可進行放大器、濾波器、衰減器、雙工器等器部件S參數測試，顯示格式包括對數、線性、相位、群延時、阻抗、極坐標、駐波比等。

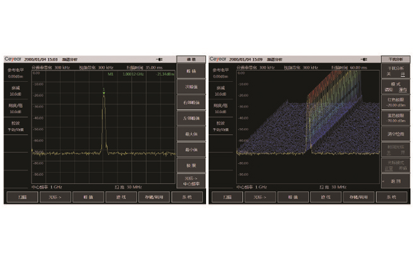

頻譜分析(標準配置)

4957B/D/E/F射頻/微波綜合測試儀系列頻譜分析功能(頻譜分析、通道功率、占用帶寬、鄰道功率比、頻率計數)頻率范圍為9kHz~6.5GHz、100kHz~18GHz/26.5GHz/40GHz，具有頻率范圍覆蓋寬、靈敏度高、動態范圍大、相位噪聲好等特點，可實現快速、高效的信號偵測和測量?？赏瑫r顯示3條跡線，并且有標準、取樣、正峰值、負峰值、均值等不同的檢波器模式選擇。具有干擾分析、頻譜圖、瀑布圖、數據記錄和回放功能。

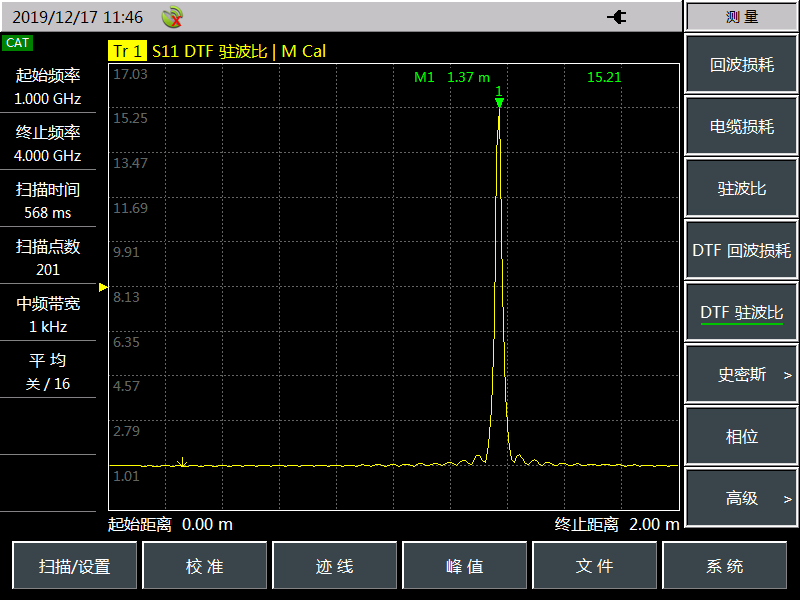

電纜和天饋線測試(選件)

4957B/D/E/F射頻/微波綜合測試儀作為電纜和天饋線測試儀能夠對電纜、饋線等被測件的回波損耗、電壓駐波比、阻抗、電纜損耗、故障點距離進行測量，回波損耗和故障點距離測量將幫助您確定天饋線系統中導致系統性能下降的具體原因。內置一些常用電纜、饋線參數，方便使用。

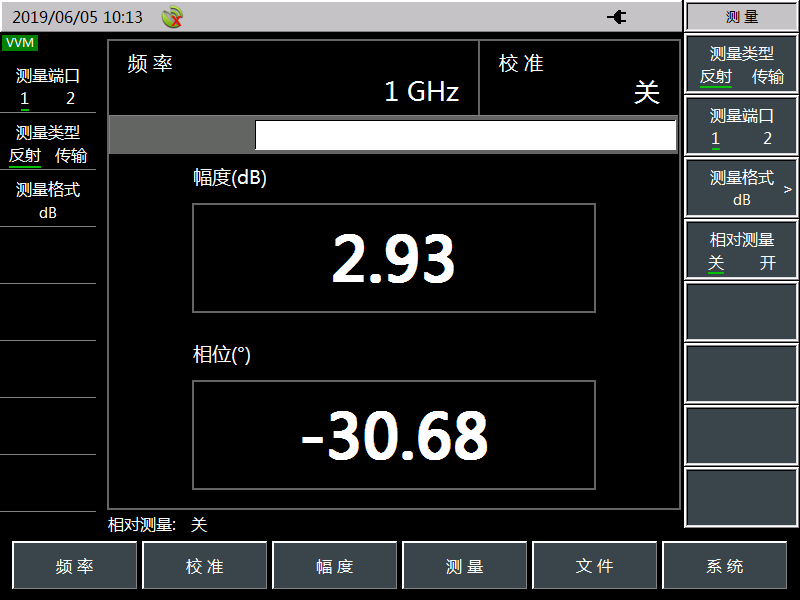

矢量電壓測量(選件)

4957B/D/E/F射頻/微波綜合測試儀系列矢量電壓測量頻率范圍為30kHz~6.5GHz/18GHz/26.5GHz、50MHz~40GHz，可對被測件的電長度和相移進行匹配測量，可進行反射和傳輸測試。

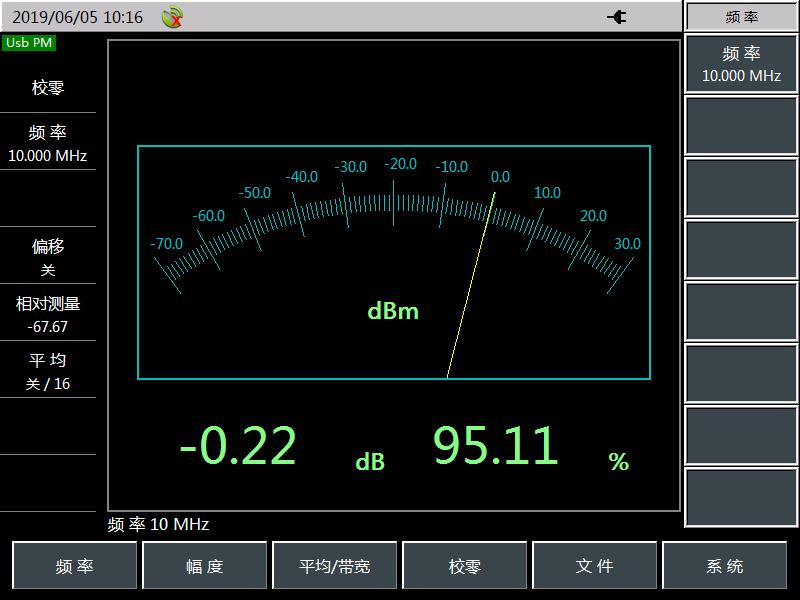

USB功率測量(選件)

4957B/D/E/F射頻/微波綜合測試儀系列可通過選用中電科872XX系列USB連續波/峰值功率探頭進行功率測量，可以測試頻率高達40GHz的射頻/微波功率。

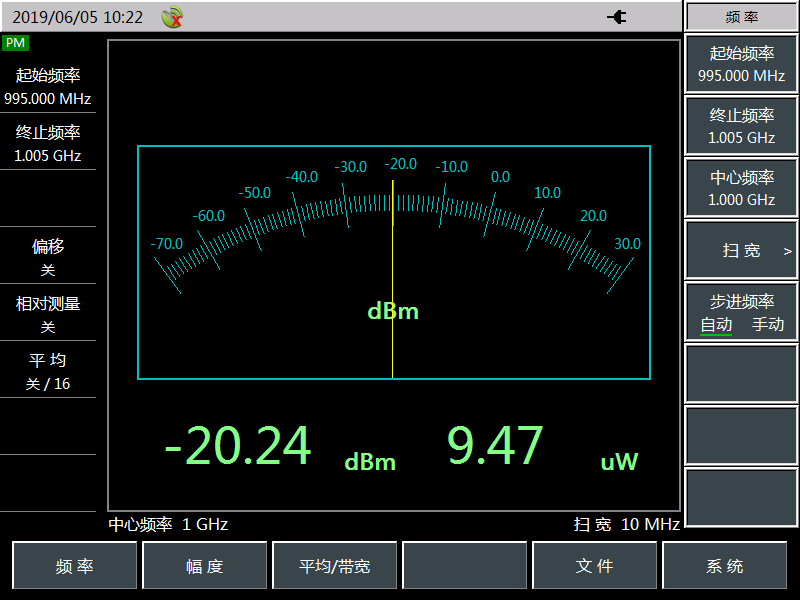

功率監測(選件)

4957B/D/E/F射頻/微波綜合測試儀也可通過頻譜輸入口進行功率監測測量，頻率范圍10MHz~6.5GHz/18GHz/26.5GHz/40GHz。

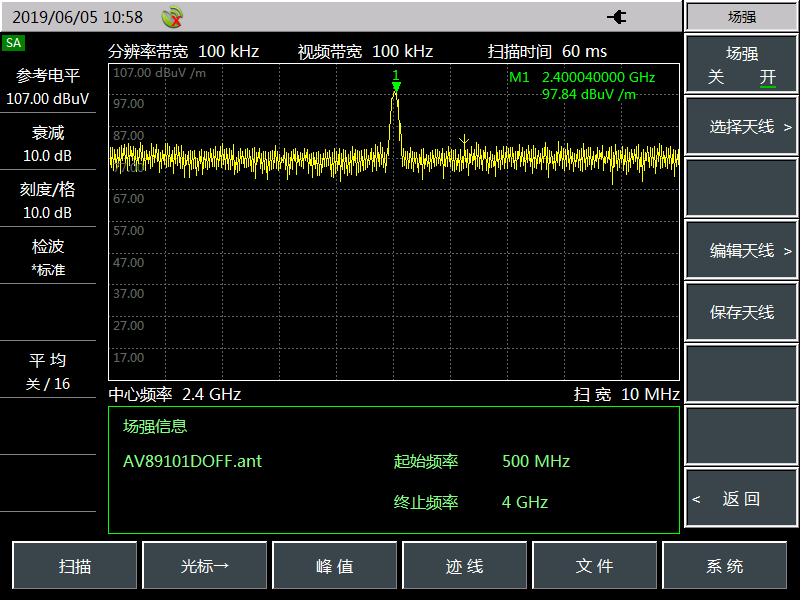

場強測量(選件)

4957B/D/E/F射頻/微波綜合測試儀系列配合相應的測試天線還可進行場強測量，廣泛應用于空間電磁環境監測和無線電管理。支持用戶天線，允許用戶定義自己的天線。
