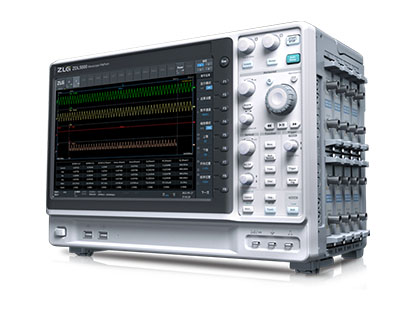

ZDL 5000示波記錄儀最多可以同時選擇8個模塊進行測試，每張模塊之前相互絕緣、屏蔽，這一特性非常適用于電力電子領域的高壓測試和抗干擾測試。

示波記錄儀可以將所有測試數據保存成多種格式，所有數據現場保存之后可以再次導入示波記錄儀，用于二次分析。

ZDL 5000示波記錄儀主要功能：

高級分析功能

波形實時運算

N用戶自定義運算

波形功率運算

V歷史搜索

基礎功能

高速采集

多種數據模塊

多通道隔離

長時間數據記錄

簡單易用

高級分析功能

高級分析功能是工程師常用的分析手段之一，它包含了波形實時運算、波形功率運算、用戶自定義運算、歷史搜索等高級分析方法，在電力電子、電源、汽車電子等領域非常適用。

波形實時運算

波形運算的實時性可直接體現產品的性能，ZDL6000和ZDL5000在100M采樣率下的波形運算速度小于100微秒，非常適用于高速計算場合，如無線充電的功率運算、電感、電容的功耗運算等。

ZDL5000的記錄能力

ZDL5000示波記錄儀能在示波模式和記錄模式下分別進行數據記錄，在選用2T固態硬盤時，即使在200KS/s采樣率下，ZDL5000依然最高能保存5天波形數據。

模塊通道全隔離

ZDL5000最多可以同時選擇8個模塊進行測試，每張模塊之前相互絕緣、屏蔽，這一特性非常適用于電力電子領域的高壓測試和抗干擾測試。

數據保存與回讀

示波記錄儀可以將所有測試數據保存成多種格式，所有數據現場保存之后可以再次導入示波記錄儀，用于二次分析。

支持多種標準格式導出

除了標準的格式之外，ZDL5000示波記錄儀還支持直接導出二進制、CSV、FLOAT、matlab、labview、SystemView等標準格式，用戶可以直接使用數據的標準文件進行深層次的數據分析，無論是數據二次回讀、開發軟件分析都十分便捷。

波形實時運算

波形運算的實時性可直接體現產品的性能，ZDL6000和ZDL5000在100M采樣率下的波形運算速度小于100微秒，非常適用于高速計算場合，如無線充電的功率運算、電感、電容的功耗運算等。

波形功率運算

在三相三線制和三相四線制的功率測試系統中，如果要實時得到各相的電壓、電流、功率值可使用功率測量功能。ZDL6000和ZDL5000最多可以在兩個虛擬通道上完成兩組3 相電的功率測試。

用戶自定義運算

ZDL6000和ZDL5000示波記錄儀允許用戶通過自定義公式對屏幕中的波形進行數學運算，數學運算的結果將以波形方式進行呈現，用戶還可以對數學運算的波形進行二次分析。

歷史搜索

ZDL6000和ZDL5000示波記錄儀客戶不僅可以保存歷史5000屏的數據，還可以針對5000屏的數據進行歷史搜索，用戶可以快速定位異常信號。

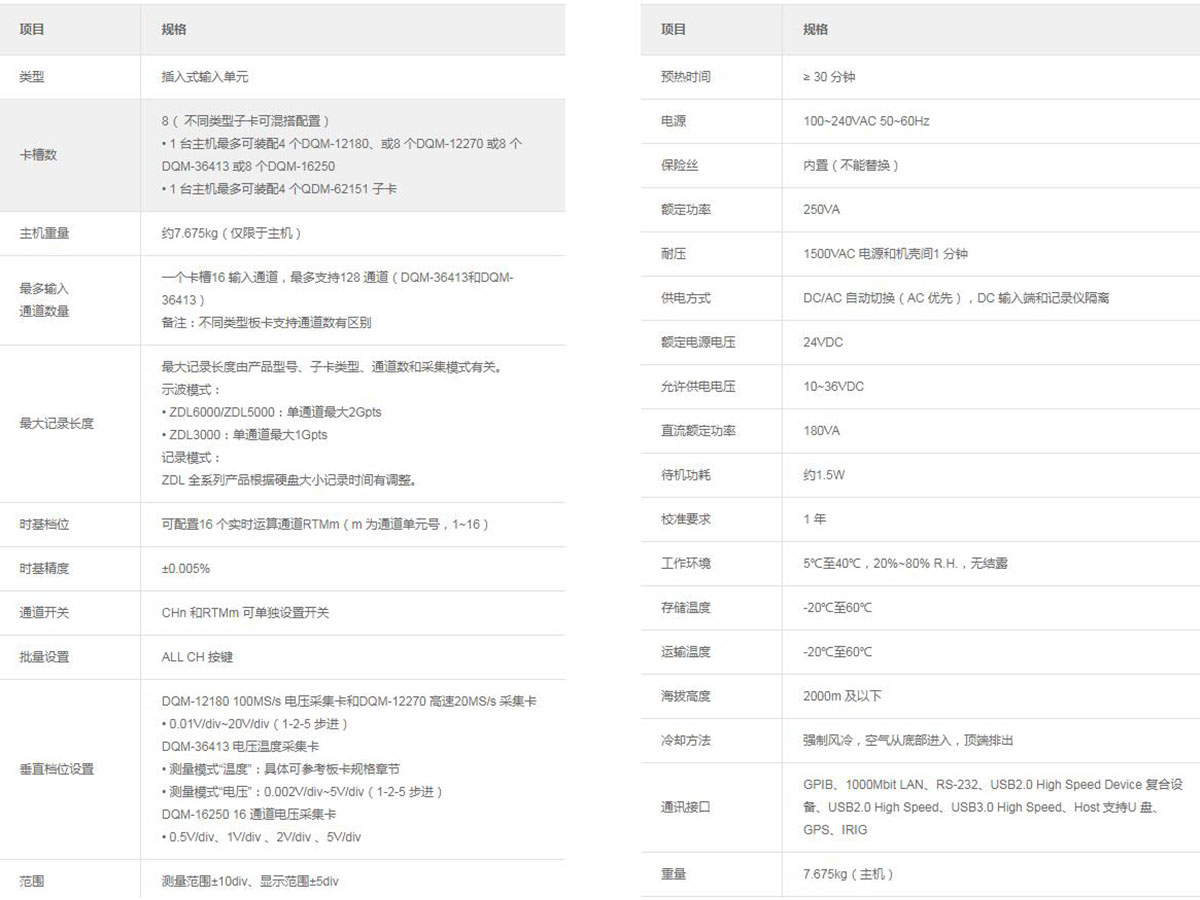

主機參數規格:
