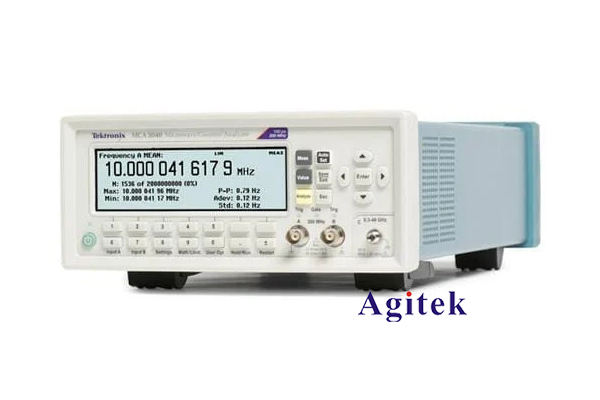

MCA3000系列 微波計數器/定時器
品牌：泰克/TEKTRONIX
型號：MCA3027/MCA3040
多功能精密測量工具
泰克MCA3000系列微波計數器/分析儀提供了高達40 GHz的測量能力，在一臺多功能儀器中實現了多種不同功能。集成功率計和兩條新增的定時器/計數器通道比市場上其它微波計數器提供了更多的測試功能。由于其前所未有的分辨率，您可以捕獲非常小的頻率和時間變化。由于業內最完善的分析模式，包括測量統計、直方圖和趨勢圖，您可以獲得所需工具，迅速準確地分析信號。
主要性能指標
27 GHz 和 40 GHz 型號
帶 CW 或突發模式的微波分析儀通道
兩條 300 MHz 通用通道
100 ps 單次時間分辨率
12 位/秒頻率分辨率，14 位顯示器
25 ms（自動）或零（手動）采集時間
3 mV 電壓分辨率
可選的 1.5×10–8 超高穩定度恒溫槽時基
-35 dBm 至 +10 dBm 功率范圍
功能 | 優點 |
12位/秒頻率分辨率 | 業內領先的頻率分辨率，查看小的頻率變化。 |
100 ps 時間分辨率 | 業內領先的單次時間分辨率，準確地捕獲信號細節。 |
多參數顯示 | 讀取與主要頻率、時間或相位測量一起顯示的關鍵輔助測量值，迅速評估設備性能。 |
趨勢圖模式 | 繪制測量趨勢圖，以圖形方式識別漂移程度和間歇事件。 |
直方圖模式 | 作為直方圖查看結果，發現穩定性或噪聲問題。 |
統計模式 | 查看多個統計值，如平均值、最小值、最大值、標準偏差和艾倫偏差，了解信號如何變化。 |
集成功率計 | 使用一條連接測量頻率和功率，在100 ms采集時間時0.01 dBm分辨率，分析信號功率變化。 |
選配TimeView?軟件 | 把計數器/定時器轉變成調制域分析儀，查看頻率怎樣隨時間變化，真正檢定設備性能。 |
USB和GPIB端口 | 后面板USB和GPIB端口，簡便地連接個人電腦，進一步進行分析，或連接ATE系統；傳統計數器/定時器仿真模式，進一步簡化與現有ATE系統的集成。 |
PC連接 | 使用標配NI LabVIEW SignalExpress軟件，控制計數器/定時器，記錄數據，簡單地傳送和存檔結果。 |
MCA3000系列 微波計數器/定時器產品技術資料下載：
