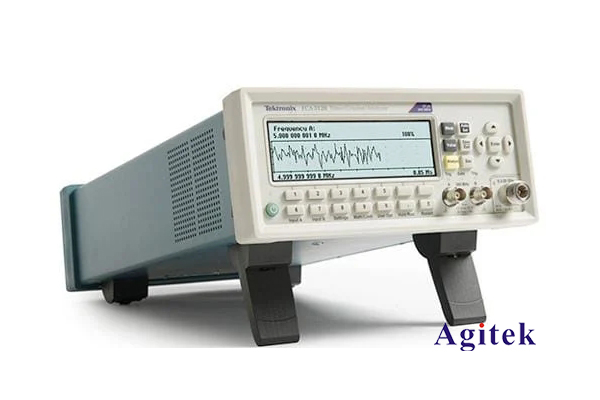

FCA3000系頻率計數器
品牌：泰克/TEKTRONIX
型號：FCA3000/FCA3003/FCA3020/FCA3100/FCA3103/FCA3120
品牌：泰克/TEKTRONIX
主要特點和優點
400 MHz、3 GHz 和20 GHz 型號
手動觸發模式下300- 400 MHz
多達3 條輸入通道
50 ps (FCA3100)或100 ps (FCA3000) 單次時間分辨率
12 位/ 秒頻率分辨率
0.001° 相位分辨率
3 mV 或更好的電壓分辨率
選配 5×10–8高穩定性時基
到內存250 k 樣點/ 秒數據傳送速率 (可以存儲多達3.75 M 樣點)
通過USB/GPIB 總線(塊模式) 高達15 k 樣點/ 秒數據傳送速率
每秒單獨觸發多達650 項測量
自動測量: 頻率, 周期, 比率, 時間間隔, 時間間隔誤差, 脈寬, 上升時間/ 下降時間, 相角, 占空比, 最大電壓, 最小電壓, 峰 峰值電壓
總計測量 (僅FCA3100)
多參數顯示
趨勢圖模式
測量統計模式
直方圖模式
艾倫偏差
零死區時間頻率/ 周期測量
在測量期間通過USB/GPIB 總線連續傳送數據流(FCA3100 系列)
可編程脈沖輸出，從0.5 Hz 到50 MHz
選配后面板輸入
后面板提供了USB 設備端口和GPIB 端口，快速連接PC
GPIB接口支持全面兼容SCPI的編程能力，并提供了仿真模式，可以即插即用更換現有的ATE 系統
外部告警輸入
10 MHz 參考振蕩器輸出
標配National Instrument 的LabVIEW SignalExpressTMTE限定版軟件，連通工作臺
選配時間ViewTM 調制域分析軟件
功能 | 優點 |
12位/秒頻率分辨率 | 業內領先的頻率分辨率，查看小的頻率變化。 |
最低50 ps 時間分辨率 | 業內領先的單次時間分辨率，準確地捕獲信號細節。 |
多參數顯示 | 讀取與主要頻率、時間或相位測量一起顯示的關鍵輔助測量值，迅速評估設備性能。 |
趨勢圖模式 | 繪制測量趨勢圖，以圖形方式識別漂移程度和間歇事件。 |
直方圖模式 | 作為直方圖查看結果，發現穩定性或噪聲問題。 |
統計模式 | 查看多個統計值，如平均值、最小值、最大值、標準偏差和艾倫偏差，了解信號如何變化。 |
選配TimeView? 軟件 | 把計數器/定時器轉變成調制域分析儀，查看頻率怎樣隨時間變化，真正檢定設備性能。 |
USB和GPIB端口 | 后面板USB和GPIB端口，簡便地連接個人電腦，進一步進行分析，或連接ATE系統；傳統計數器/定時器仿真模式，進一步簡化與現有ATE系統的集成。 |
PC連接 | 使用標配NI LabVIEW SignalExpress軟件，控制計數器/定時器，記錄數據，簡單地傳送和存檔結果。 |
