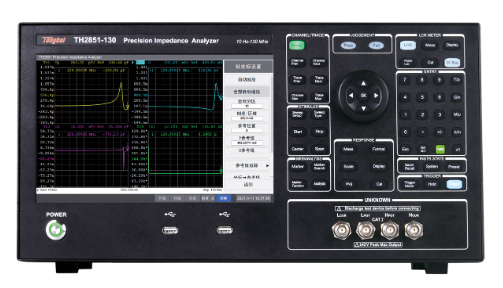

同惠阻抗分析儀TH2851-130
品牌：同惠
型號：TH2851-130
一、同惠阻抗分析儀TH2851-130 產品概述：
測試頻率:10Hz-130MHz

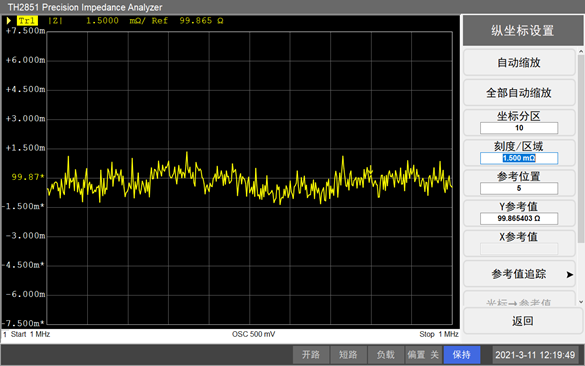

高精度:采用自動平衡電橋技術，四端對測試配置高穩定性和一致性
高速度:最快達5ms的測試速度
高分辨:101英寸電容式觸摸屏，分辨率1280*800
點測、列表掃描、圖形掃描、等效電路、晶體振蕩器分析五試方式
1601點多參數列表掃描功能四參數測量
自動電平控制(ALC)功能
4通道圖形掃描功能，每通道可顯示4條曲線，通道和曲線有14種分屏顯示方式
強大的分選:LCR模式10檔分選
圖形掃描模式每條曲線單獨分選高兼容性:支持SCPI指令集，兼容KEYSIGHTE4990A、E4980A、E4980AL HP4284A

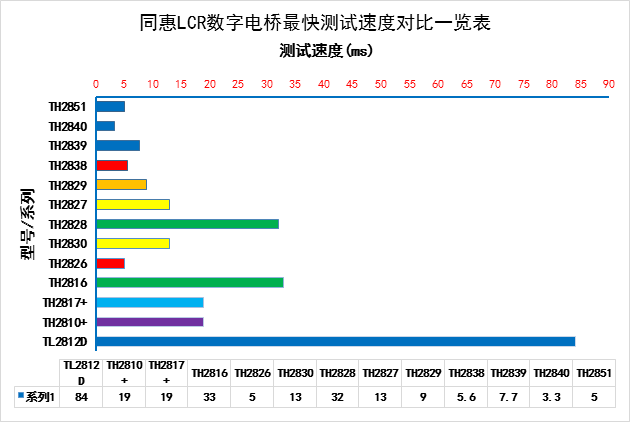

C. 高速度

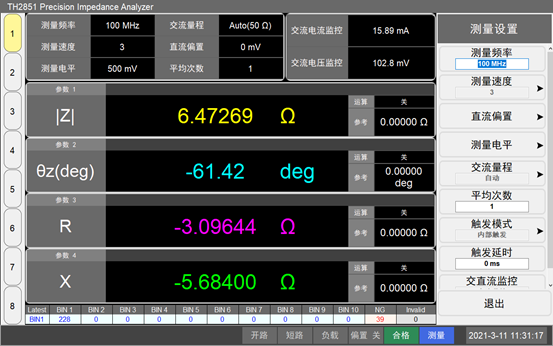

D. 10.1寸大屏，四種測量參數，讓細節一覽無遺
10.1寸觸摸屏、1280*800分辨率，Windows10系統、中英文操作界面，支持鍵盤、鼠標、LAN、VGA/HDMI接口，帶來的是無以倫比的操作便捷性。
大屏幕帶來更多的好處是，可以把所有測試參數及分選參數、分選結果、功能選擇等參數放置在同一屏幕，而且看起來絕不擁擠和雜亂，同時可以顯示四種測量參數，四種測量參數任意可調。屏幕左邊的按鈕可以快捷選擇8套測試參數

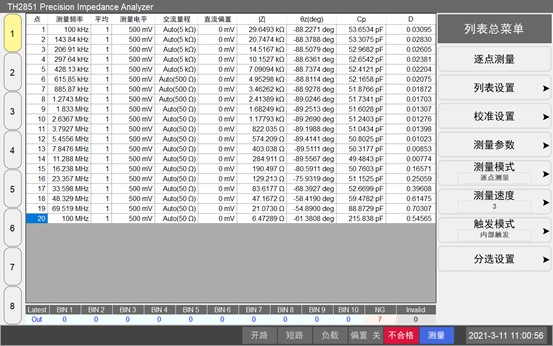

E. 增強的列表掃描功能
可以最多設置1601點的列表掃描，每個點可以單獨設置測試頻率、測試電壓、直流偏置等測試條件。

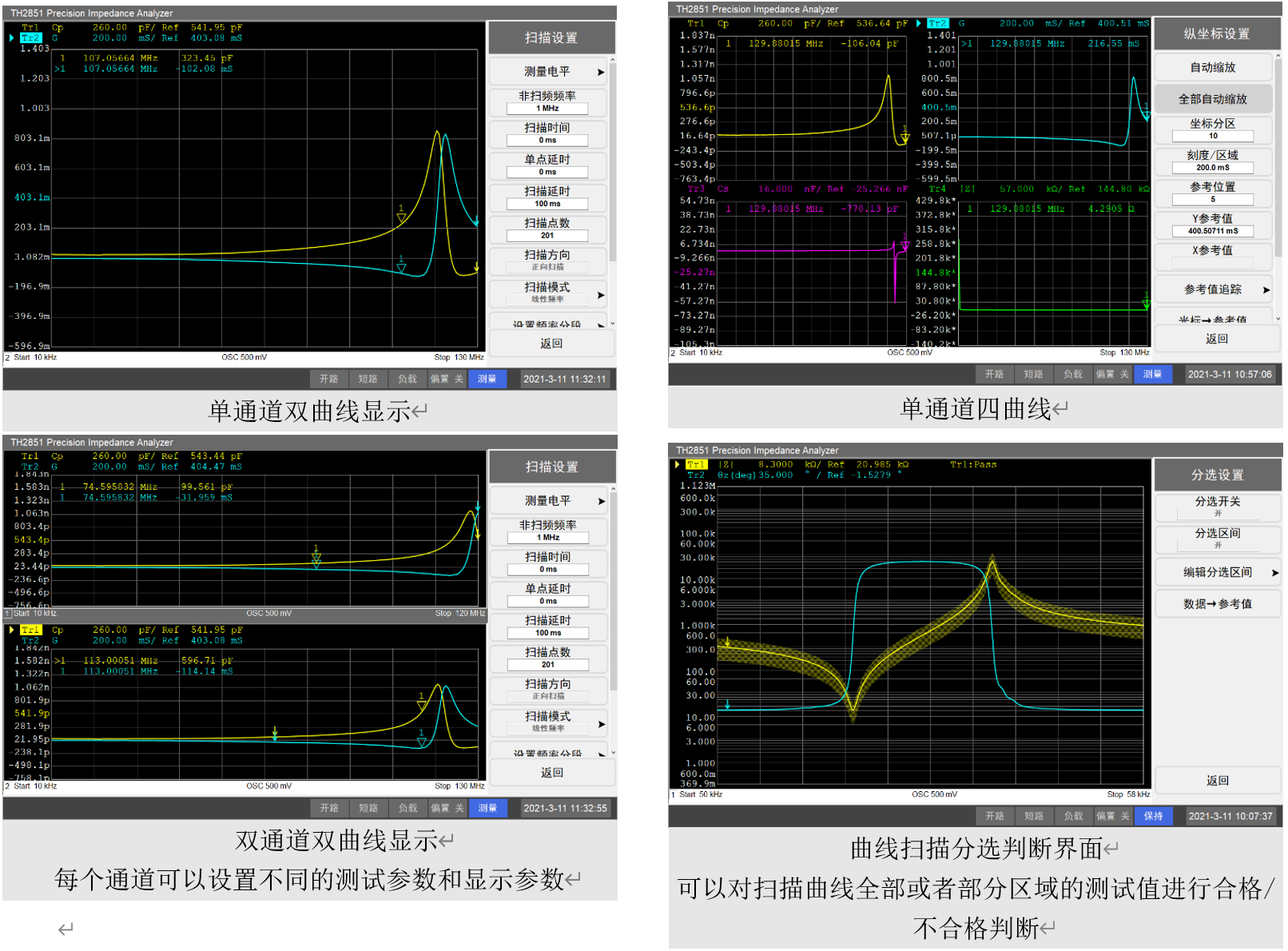

F. 強大的分析圖形界面
最多通道可以最多顯示4條曲線。通道和曲線各有十四種分屏顯示方法

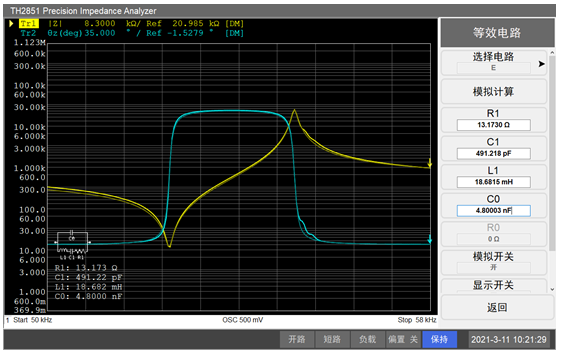

G. 等效電路分析測試

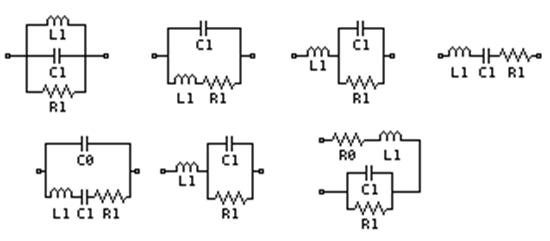

現實生活中不同類型的器件可以被等效成簡單的三參數四種模型、四參數三種模型的阻抗器件，等效電路分析測試功能提供了7種基本的電路模型用于等效這些器件。
可以通過仿真的等效電路參數值的阻抗擬合曲線與實際測量的阻抗曲線進行對比，還可以通過您輸入的參數按照所選擇的模型進行擬合。
等效的電路模型可以直接輸出成TXT文檔方便用戶保存使用
■ 無源元件：
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。
■ 半導體元件：
LED驅動集成電路寄生參數測試分析；變容二極管的C-VDC特性；晶體管或集成電路的寄生參數分析
■ 其它元件：
印制電路板、繼電器、開關、電纜、電池等阻抗評估
■ 介質材料：
塑料、陶瓷和其它材料的介電常數和損耗角評估
■ 磁性材料：
鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■ 半導體材料：
半導體材料的介電常數、導電率和C-V特性
■ 液晶單元：
介電常數、彈性常數等C-V特性
產品型號 | TH2851-015 | TH2851-030 | TH2851-050 | TH2851-080 | TH2851-130 | |
顯示 | 10.1英寸TFTLCD顯示器1280×RGB×800，電容式觸摸屏 | |||||
AC測量參數 | Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC | |||||
DC測量參數 | VDC、IDC、 DCR | |||||
測試頻率 | 范圍 | 10Hz--15MHz | 10Hz--30MHz | 10Hz--50MHz | 10Hz--80MHz | 10Hz-130MHz |
最高分辨率 | 1mHz | |||||
頻率相對誤差 | ≤±0.0007% | |||||
測試電平 | AC電壓 | 5mV—2Vrms | ||||
分辨率 | 1mV | |||||
AC電流 | 50uA—20mArms | |||||
分辨率 | 10uA | |||||
DC偏置 | 電壓 | 0V-±40V | ||||
電壓分辨率 | 1mV | |||||
電流 | 0mA-±100mA | |||||
電流分辨率 | 40μA | |||||
測試端配置 | 四端對 | |||||
輸出阻抗 | 25Ω / 100Ω | |||||
典型測量時間（速度） | 五檔：1(快速)—5(精確) 1:2.5ms 2:10ms 3:40ms 4:80ms 5:400ms （不包括通訊時間的算數平均值，每個頻率測試速度會略有不同） | |||||
最高準確度 | 1kHz：0.08% 1MHz：0.08% 2MHz：0.5% 10MHz：1% 130MHz：5.0% | |||||
測量顯示范圍 | E：1×1018 | |
Cs、Cp | -9.99999EF ～ +9.99999EF | |
Ls、Lp | -9.99999EH ～ +9.99999EH | |
D | -9.99999E ～ +9.99999E | |
Q | -9.99999E ～ +9.99999E | |
R、Rs、Rp、X、Z | -9.99999EΩ ～ +9.99999EΩ | |
G、B、Y | -9.99999ES ～ +9.99999ES | |
Vdc | -9999V ～ +9999V | |
Idc | -9999mA ～ +9999mA | |
θr | -999999rad ～ +999999rad | |
θd | -180.0deg ～ +180.0deg | |
Δ% | -999999% ～ +999999% | |
多功能參數列表掃描 | 1601點，每個點可設置平均數，每個點可單獨分選 掃描參數：測量參數、測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流 | |
圖形掃描 | 參數 | 頻率、ACV、ACI、DCV、DCI |
類型 | 對數、線性、頻率分段 | |
點數 | 2-1601 | |
通道數 | 4 | |
曲線數 | 4條/通道 | |
分屏顯示 | 14種（通道和曲線） | |
等效電路分析 | 3元件模型：4個、4元件模型：3個 | |
分選 | LCR模式10檔分選；掃描模式每條曲線單獨分選 | |
接口 | RS232C，USB HOST、USB DEVICE、LAN、GPIB、HANDLER、VGA、HDMI | |
開機預熱時間 | 60分鐘 | |
輸入電壓 | 100-120VAC/198-242VAC可選擇，47-63Hz | |
功耗 | 最大150VA | |
尺寸（WxHxD）mm3 | 428x220x325 | |
重量 | 14.5kg | |
