是德示波器MSOX3024A使用方法

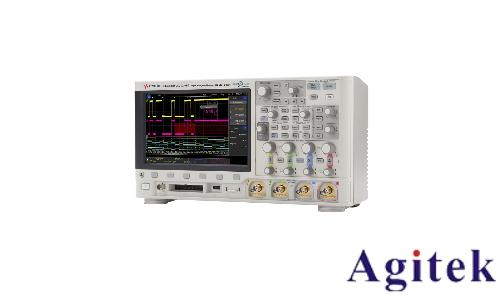

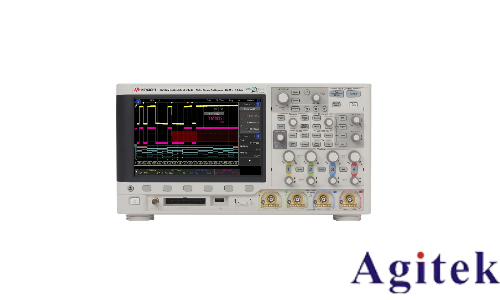

是德示波器 MSOX3024A 是一款功能強大的測試測量儀器，在電子領域廣泛應用。掌握其使用方法，能夠高效地對各類信號進行測量與分析。以下為您詳細介紹。

一、開機與基本設置

1.開機：連接好示波器電源，按下電源開關，示波器啟動。啟動過程中，屏幕會進行自檢，顯示相關信息，待自檢完成，進入正常工作界面。

2.探頭連接與校準：根據測量需求，選擇合適的探頭，將探頭一端連接到示波器的通道輸入端口（如 CH1、CH2、CH3、CH4），另一端連接到被測信號源。通常在校準探頭時，把探頭衰減比設置為 1:1，將探頭連接到示波器自帶的校準信號輸出端（一般標記為 “Cal” 或 “Calibration Out”），該端口輸出標準方波信號。然后，按下示波器前面板的 “Autoset” 鍵，示波器會自動調整垂直刻度、時基、觸發等參數，使校準信號在屏幕上穩定顯示，完成探頭校準，確保測量精度。

3.通道設置：按下 “Channel” 鍵，選擇需要設置的通道。在通道設置菜單中，可調整耦合方式（交流 AC、直流 DC、接地 GND）。交流耦合用于觀測含有直流偏置的交流信號，可濾除直流成分；直流耦合用于測量信號的真實直流電平及包含直流分量的信號；接地 GND 則使通道輸入接地，方便確定零電平位置。此外，還能設置通道的垂直刻度（如 10mV/div - 10V/div 等不同檔位），根據信號幅值大小，合理選擇垂直刻度，使信號在屏幕上占據合適的顯示高度，便于觀察與測量。

二、信號測量

1.時基設置：按下 “Horiz” 鍵，進入水平時基設置界面。通過旋轉時基旋鈕，可調整時基刻度，如設置為 1ms/div - 10s/div 等不同檔位。時基設置決定了屏幕上每個水平格代表的時間長度，需根據信號的頻率和周期進行合理選擇。對于高頻信號，應選擇較小的時基，如 10ns/div，以便清晰觀察信號細節；對于低頻信號，則選擇較大時基，如 1s/div，使信號完整地顯示在屏幕上。若需對信號進行更細致的觀察，可按下時基旋鈕，啟用 “Zoom” 功能，對選定區域進行放大。

2.觸發設置：觸發功能是穩定顯示信號波形的關鍵。按下 “Trigger” 鍵，進入觸發設置菜單。常見的觸發類型有邊沿觸發、脈寬觸發、視頻觸發等。

邊沿觸發：最為常用，適用于大多數周期性信號。可設置觸發沿（上升沿或下降沿）以及觸發電平。例如測量一個脈沖信號的上升沿，將觸發沿設為 “Rising”，根據信號幅值調節觸發電平，當信號電壓上升到設定的觸發電平時，示波器觸發采集，穩定顯示包含該上升沿的波形。

脈寬觸發：用于捕獲特定脈沖寬度的信號?？稍O置脈沖寬度的范圍，如大于、小于或介于某兩個值之間。在檢測電路中的異常窄脈沖或寬脈沖干擾信號時，脈寬觸發十分有用。

視頻觸發：專門用于視頻信號測量?？舍槍Σ煌曨l標準（如 NTSC、PAL 等）進行設置，還能設置行同步、場同步等參數，方便檢測視頻信號的完整性與同步問題。

此外，還可設置觸發源（內觸發、電源觸發、外觸發）。內觸發使用被測信號作為觸發信號，適用于大多數情況；電源觸發利用交流電源頻率信號觸發，在測量與交流電源頻率相關的信號時有效；外觸發則使用外加信號觸發，適用于被測信號與外加觸發信號有特定時間關系的場景。

三、高級功能使用

1.數學運算功能：MSOX3024A 示波器具備數學運算功能，可對采集到的信號進行加、減、乘、除、積分、微分等運算。按下 “Math” 鍵，選擇相應的運算類型，設置運算參數，示波器會在屏幕上顯示運算結果波形，有助于分析信號的特征和變化規律。例如，對一個復雜的周期信號進行積分運算，可得到其在一段時間內的累積效果，輔助工程師理解信號的能量特性。

2.協議解碼功能：該示波器支持多種協議解碼，如 I2C、SPI、UART 等。在數字電路測試中，按下 “Decode” 鍵，選擇需要解碼的協議類型，設置協議相關參數，如數據位、波特率、校驗位等。示波器可對符合該協議的信號進行解碼，并以直觀的方式在屏幕上顯示解碼結果，如數據幀、地址、數據值等，方便工程師快速分析數字信號的內容和通信狀態，排查數字電路中的通信故障。

3.X - Y 模式：在某些需要觀察兩個信號之間關系的場景下，可使用 X - Y 模式。按下 “Display” 鍵，將時基模式設置為 “X - Y”，然后將兩個相關信號分別連接到通道 1 和通道 2。在 X - Y 模式下，示波器屏幕的水平軸（X 軸）由通道 1 信號驅動，垂直軸（Y 軸）由通道 2 信號驅動，屏幕上顯示的圖形反映了兩個信號之間的相互關系。例如，利用 X - Y 模式繪制二極管的伏安特性曲線，將電壓信號接入通道 1 作為 X 軸，電流信號（通過電流探頭轉換為電壓信號）接入通道 2 作為 Y 軸，就能在屏幕上直觀地看到二極管的伏安特性。

通過以上步驟和方法，您可以熟練操作是德示波器 MSOX3024A，完成各種信號的測量與分析工作。在實際使用過程中，可根據具體的測量需求，靈活運用示波器的各項功能，獲取準確、有效的信號數據，為電子電路設計、調試和故障排查提供有力支持。
