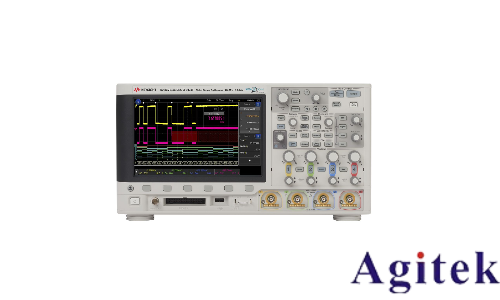

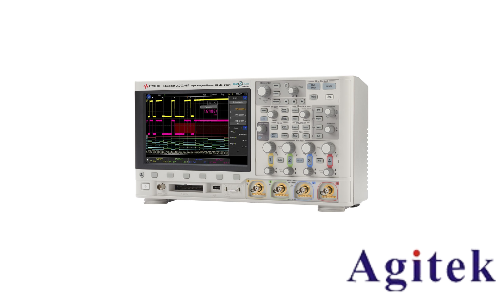

是德示波器MSOX3024A觸發模式及其使用

在使用是德示波器 MSOX3024A 進行信號測量時，觸發模式是精準捕獲和穩定顯示目標信號的核心功能。通過合理設置觸發模式，能快速鎖定特定信號特征，便于對信號進行深入分析。以下為您詳細介紹其常見觸發模式及其使用方法。

一、邊沿觸發

邊沿觸發是最常用的觸發模式之一。按下示波器前面板的 “Trigger” 鍵，進入觸發設置菜單，在 “Trigger Type”（觸發類型）選項中選擇 “Edge”（邊沿）即可啟用。在該模式下，可設置觸發沿（上升沿或下降沿）以及觸發電平。例如，當要捕獲一個脈沖信號的上升沿時，將觸發沿設為 “Rising”（上升），并根據信號幅值，通過旋鈕調節觸發電平，當信號電壓上升到設定的觸發電平時，示波器便會觸發采集，穩定顯示包含該上升沿的波形。邊沿觸發適用于大多數周期性信號和簡單脈沖信號的測量，能夠快速鎖定信號變化的關鍵位置。

二、脈寬觸發

脈寬觸發用于捕獲特定脈沖寬度的信號。在觸發設置菜單中選擇 “Pulse Width”（脈寬）進入該模式。可以設置脈沖寬度的范圍，如設置為 “Greater Than”（大于）某一值，或 “Less Than”（小于）某一值，以及 “Between”（介于）兩個值之間。當輸入信號的脈沖寬度滿足設定條件時，示波器觸發。比如，在檢測電路中異常的窄脈沖干擾信號時，設置脈寬觸發為 “Less Than 500ns”，就能精準捕獲到脈寬小于 500 納秒的異常脈沖，方便排查電路故障。

三、視頻觸發

視頻觸發專門用于處理視頻信號。在觸發類型中選擇 “Video”（視頻）啟用此模式。對于不同標準的視頻信號，如 NTSC、PAL 等，可在菜單中進行相應設置。同時，還能設置行同步、場同步等參數。在檢測視頻信號的完整性、分析視頻信號的同步問題時，視頻觸發模式能夠穩定捕獲視頻信號，幫助技術人員快速定位信號中的異常情況，如行同步信號丟失、場同步錯誤等。

四、斜率觸發

斜率觸發與邊沿觸發類似，但它關注的是信號上升或下降的斜率。在觸發菜單選擇 “Slope”（斜率）后，可設置 “Positive Slope”（正斜率，即上升斜率）、“Negative Slope”（負斜率，即下降斜率），以及斜率的大小。該模式適用于需要檢測信號上升或下降速度的場景，如在電源啟動過程中，通過設置斜率觸發，能夠準確捕獲電源電壓上升斜率符合特定條件的瞬間，分析電源啟動特性。

在使用觸發模式時，需根據實際信號特征和測量需求，靈活選擇合適的觸發模式，并精確調整相關參數。同時，可配合示波器的其他功能，如時基調整、通道設置等，以獲得最佳的測量效果，高效完成信號分析與故障排查工作。
