是德示波器DSOX1202A滾動模式設置指南

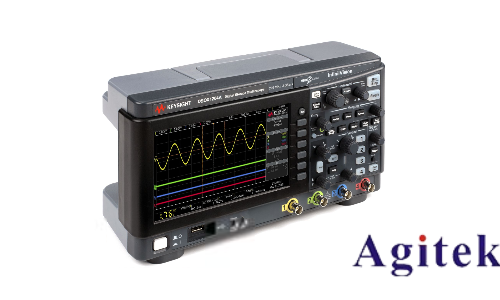

是德示波器DSOX1202A作為一款高性能測試儀器，其滾動模式（Rolling Mode）為工程師提供了實時監測動態信號變化的強大工具。本文將結合設備操作邏輯與工程實踐，詳細介紹DSOX1202A滾動模式的設置步驟、參數優化策略及典型應用場景，幫助用戶高效掌握這一功能。
一、滾動模式的基本原理與優勢
滾動模式通過連續捕獲并左移波形數據，在示波器屏幕上形成“時間軸窗口”，實現信號隨時間變化的動態可視化。與傳統觸發模式不同，滾動模式無需等待觸發事件，適用于監測長時間信號趨勢、低頻信號細節及實時調試場景，如電源紋波、機械振動頻率漂移等。
二、滾動模式設置步驟
1. 進入滾動模式
按下示波器前面板上的“Horiz”（水平控制）按鈕，進入水平設置菜單。
使用旋鈕或方向鍵選擇“Acquisition Mode”（采集模式），切換至“Roll”（滾動模式）。
確認設置后，屏幕波形自右向左連續滾動，實時顯示新數據。
2. 調整滾動速度（Horizontal Timebase）
旋轉“Horizontal Position/Scale”旋鈕調整時基范圍（如200 ms/div至1 s/div）。
時基越快（數值越?。瑵L動速度越快，適用于觀察瞬態脈沖；時基越慢（數值越大），適用于分析低頻信號細節（如電源紋波監測建議設置500 ms/div）。
3. 優化觸發設置（穩定顯示關鍵）
推薦使用邊沿觸發（Edge Trigger）或視頻觸發（Video Trigger）。
通過旋鈕調整觸發電平（如信號峰值的70%），確保波形穩定對齊。
觸發靈敏度過高可能導致顯示不穩定，建議設為“Auto”模式適應動態信號。
4. 垂直控制與測量優化
調整垂直靈敏度（V/div），確保信號幅度清晰顯示（如1 V/div）。
啟用自動測量（AutoMeasure）實時顯示頻率、峰峰值等參數。
如需凍結波形，按下“Run/Stop”鍵暫停滾動，便于細節分析。
5. 數據記錄與離線分析
使用“Waveform Recording”功能設置記錄時長（如10分鐘）和采樣率，保存數據至U盤或內部存儲。
通過PC軟件（如Keysight BenchVue）進行頻譜分析或波形對比。
三、典型應用場景與實戰技巧
1. 電源紋波測試
設置建議：滾動速度500 ms/div，邊沿觸發（上升沿），聯動頻譜分析（FFT）識別開關頻率干擾。
案例：監測開關電源輸出，快速定位100 kHz開關噪聲與低頻調制干擾。
2. 通信信號包絡監測
參數配置：滾動速度1 s/div，視頻觸發，多通道同步對比基帶與調制信號相位。
技巧：啟用“Math”功能計算包絡峰值，捕捉突發錯誤幀。
3. 機械振動分析
優化策略：觸發源選擇振動傳感器通道，低頻設備設置滾動速度2 s/div，使用波形差分運算突出頻率變化趨勢。
案例：監測電機軸承振動，識別潤滑不足導致的頻率下降現象。
四、注意事項與常見誤區
1. 高頻信號顯示模糊：滾動模式適用于<10 kHz信號，高頻信號需切換至觸發模式并啟用Zoom功能。
2. 觸發設置不當：閾值過高或過低會導致波形跳動，優先使用AutoTrigger模式。
3. 數據記錄風險：長時間記錄需確保存儲容量充足，定期檢查狀態避免數據溢出。
通過靈活配置滾動模式的觸發、時基等參數，DSOX1202A可顯著提升動態信號監測效率。工程師需結合信號特性優化設置，并借助自動化工具實現遠程監測與數據管理。掌握滾動模式將為電源調試、通信測試及物聯網開發等領域提供有力支持。
