是德示波器DSOX3052A校準指南

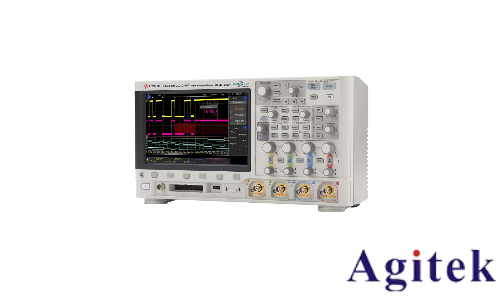

是德示波器DSOX3052A作為精密電子測量工具，其校準對于確保測量數據的準確性和設備長期穩定運行至關重要。本文將詳細介紹DSOX3052A的校準步驟及注意事項，幫助用戶規范操作，提升測試可靠性。

一、校準前的準備工作

1. 環境條件確認

溫度控制在15℃~30℃范圍內，避免極端溫度影響電子元件性能。

濕度保持≤80%相對濕度，防止內部電路受潮。

使用符合設備規格的電源，確保電壓穩定。

2. 硬件檢查

確認示波器及探頭連接線無損壞，接地線正確連接，防止靜電干擾和安全隱患。

檢查探頭補償電容是否完好，無破損或漏電現象。

3. 軟件版本確認

通過菜單“Utilities”→“Self Test”→“Firmware Version”查看固件版本，必要時更新至最新版本。

二、校準步驟詳解

1. 內部自檢（Self Test）

斷開所有外部信號連接，關閉輸入通道。

進入菜單“Utilities”→“Self Test”→“Run Self Test”。

等待自檢完成，若顯示“Pass”則通過；若“Fail”，需記錄錯誤代碼并參考手冊排查故障。

建議每6個月執行一次自檢。

2. 探頭補償調節

連接探頭至CH1通道，設置衰減比為1X（如10:1探頭需切換至1X模式）。

將探頭接入示波器“Cal”接口的1kHz、3Vpp方波校準信號。

調整垂直檔位（如500mV/div），觀察波形。

通過探頭上的補償電容旋鈕調節，使方波上升沿/下降沿垂直對稱，頂部無過沖或圓角。

補償不足（波形過沖）需增加電容，過補償（波形圓角）則減少電容。

3. 垂直與水平系統校準

連接高精度外部校準源（如Fluke 5700A），輸出已知信號（如1Vpp正弦波）。

調整示波器垂直靈敏度，記錄測量值與理論值的偏差，必要時進行修正。

校準掃描速度，確保水平時間基準的精度。

4. 觸發設置校準

選擇合適觸發源（通道或外部觸發），設置觸發電平與邊沿類型（上升/下降）。

高頻測量時關閉帶寬限制，輸入阻抗設為50Ω，確保信號完整性。

三、注意事項

1. 周期性校準：根據使用頻率和環境，建議每年至少進行一次全面校準。

2. 避免干擾：測試時遠離強磁場，使用短線纜，探極靠近被測點以防波形畸變。

3. 記錄數據：保存校準報告，記錄設備信息、校準日期及修正數據，便于后續追溯。

4. 安全操作：被測信號幅度不得超過示波器耐壓值，防止損壞儀器；機殼懸浮防止短路。

定期清潔示波器外殼和探頭，檢查連接端口和補償電容狀態。若設備故障，建議聯系專業維修機構，避免自行拆卸導致額外損壞。
