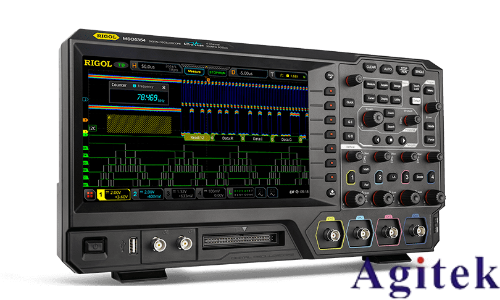

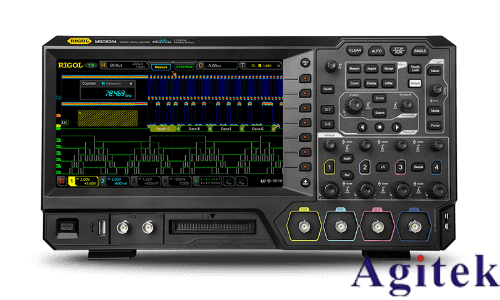

普源示波器MSO5074使用教程

普源示波器MSO5074是一款功能強大的電子測量儀器，具備4個模擬通道、16個數字通道以及內置信號源等特性，適用于電路調試、信號分析等多種場景。本文將詳細介紹其基本操作步驟與實用技巧，幫助用戶快速上手。

一、開機與基本設置

1. 連接電源：將電源線插入220V交流插座，按下電源鍵，待屏幕顯示啟動信息后進入工作狀態。

2. 校準與初始化：首次使用或長期閑置后，建議通過菜單進行儀器自檢和校準，確保測量精度。

3. 屏幕調節：通過旋鈕或菜單調節亮度、對比度，確保波形清晰可見，避免過亮或模糊。

二、信號連接與通道設置

1. 連接信號源：

    將待測信號通過探頭或線纜接入示波器的CH1/CH2等模擬通道，高頻信號建議使用專用探頭降低阻抗。

    確認信號幅度與頻率在示波器輸入范圍內（參考設備參數表）。

2. 通道配置：

    按下對應通道按鈕（如CH1、CH2）激活通道。

    使用VOLT/DIV旋鈕調整垂直靈敏度，TIME/DIV旋鈕設置水平時基，使波形完整顯示。

三、參數調整與測量

1. 耦合模式選擇：

    AC模式：濾除直流成分，適用于交流信號分析。

    DC模式：完整顯示信號（含直流分量）。

    GND：關閉輸入，用于校準基準。

2. 觸發設置：

    選擇觸發模式（如自動、邊沿觸發），調節觸發電平確保波形穩定顯示。

    對于復雜信號，可啟用序列觸發或邏輯觸發功能。

3. 測量功能：

    使用光標測量頻率、幅度、相位差等參數。

    利用數學運算功能（如波形疊加、頻譜分析）進行深度分析。

4. 特殊功能：

    內置信號源：通過菜單生成標準波形（如正弦波、方波）用于測試校準。

    數字通道：連接邏輯分析儀探頭，分析I2C、SPI等數字協議信號。

四、注意事項

1. 安全操作：

    確保示波器良好接地，避免靜電干擾。

    禁止直接連接高壓電源，防止損壞設備。

2. 探頭使用：

    探頭衰減比需與示波器設置匹配（如×10探頭需在菜單中對應設置）。

    定期校準探頭，確保測量精度。

3. 數據保存：通過USB或LAN接口導出波形數據，或利用示波器內置存儲功能備份關鍵結果。

五、實戰應用示例

1. 電路故障排查：同時監測電源與負載波形，分析紋波或相位異常。

2. 通信協議解碼：利用數字通道捕獲I2C總線數據，結合解碼功能直觀查看地址與數據幀。

3. 信號比較：雙通道對比兩個同頻信號的幅度差異，輔助調試信號一致性。

六、進階技巧

使用自動設置功能快速適配未知信號，再手動微調優化顯示。

結合PC軟件（如配套分析工具）進行長時間數據記錄與離線分析。

定期查閱官方手冊，解鎖高級功能如模板測試、眼圖分析等。

普源MSO5074示波器憑借多通道與綜合功能，為電子工程師提供了高效測試工具。掌握基礎操作后，用戶可逐步探索其擴展特性，實現更精準的信號分析與系統調試。操作時務必遵循安全規范，定期維護設備以確保性能穩定。
