普源示波器DHO4204右下角方波信號觀察與解讀指南

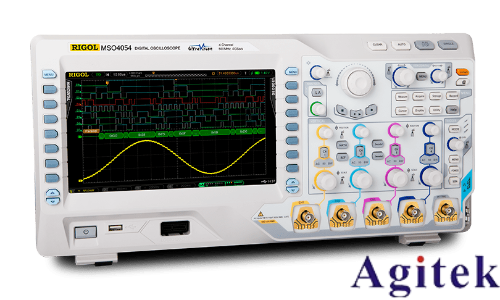

普源示波器DHO4204作為一款高性能電子測量儀器，在科研、工業調試及電路分析中扮演著關鍵角色。當用戶觀察到示波器屏幕右下角出現方波信號時，掌握正確的觀察方法及分析技巧尤為重要。本文將從信號連接、參數設置、測量功能及異常判斷等方面，為用戶提供系統化的解讀指南。

一、信號連接與基礎設置

首先，確保待測方波信號已通過合適探頭正確接入示波器通道。需注意信號電壓是否超過示波器量程（如DHO4204通常支持±50V輸入），避免過載損壞儀器。連接后，調整垂直刻度（Volts/div）與時間刻度（s/div），使方波波形完整顯示于屏幕中央。例如，若方波幅度為5V，可將垂直刻度設為2V/div；若頻率為1kHz，時間刻度設為1ms/div，確保波形穩定且不壓縮。

二、觸發模式與波形穩定

方波信號通常具有清晰的邊沿特征，建議選擇“邊沿觸發”模式，并設置觸發源為信號輸入通道。調整觸發電平（Trigger Level）至波形幅度的中間位置，確保示波器穩定捕獲每一周期。若波形存在抖動或觸發不穩定，可嘗試啟用“觸發釋抑”功能，抑制噪聲干擾。

三、關鍵參數測量與分析

1. 頻率與周期測量：通過示波器自動測量功能（Measure）選擇“Frequency”或“Period”參數，直接讀取數值。亦可使用光標（Cursor）手動測量相鄰兩個上升沿的時間差，計算頻率（f=1/T）。

2. 幅值分析：觀察垂直刻度與波形峰值位置，確認高電平與低電平的電壓差是否與設計值一致。例如，標準TTL方波應為3.3V或5V，若偏差過大可能提示信號失真。

3. 上升/下降時間：利用“Rise Time”或“Fall Time”測量功能，評估信號邊沿陡峭度。若時間超過預期，可能由信號傳輸線損耗或驅動能力不足導致。

四、高級分析工具應用

1. 頻譜分析（FFT）：若方波信號存在高頻成分或噪聲，可通過按下“FFT”鍵觀察頻譜圖。注意設置合適的采樣率（至少為信號頻率的5倍），分析是否存在異常諧波或干擾頻點。

2. 眼圖分析：若方波用于高速數字通信，可調用示波器的眼圖功能，評估信號在多次疊加后的抖動與失真情況，輔助判斷傳輸系統的穩定性。

五、異常信號判斷與處理

1. 波形畸變：若方波出現頂部平坦、底部傾斜或邊沿圓滑，可能由信號衰減、過驅動或探頭補償不當引起。需檢查連接線阻抗匹配或重新校準探頭。

2. 頻率偏移：若測量頻率與設計值偏差較大，可檢查信號源穩定性或示波器觸發設置是否合理。

3. 雜波干擾：通過調整觸發靈敏度或啟用帶寬限制功能，過濾環境噪聲干擾。

六、安全與維護提示

操作過程中需佩戴防靜電手環，避免接觸高壓部分；定期使用示波器自帶校準信號（如1kHz方波）驗證測量精度；禁止擅自拆卸儀器，遇故障及時聯系專業維修。

正確觀察與分析示波器右下角方波信號，需結合基礎設置、觸發調整及智能測量功能。通過系統化的參數解讀與異常排查，用戶不僅能驗證信號特性，更能深入定位電路問題，提升調試效率與準確性。始終遵循操作規范，方能充分發揮DHO4204的強大性能，為工程實踐提供可靠支撐。
