是德示波器MSOX3104A使用方法詳解

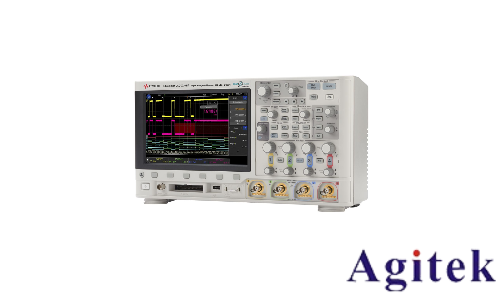

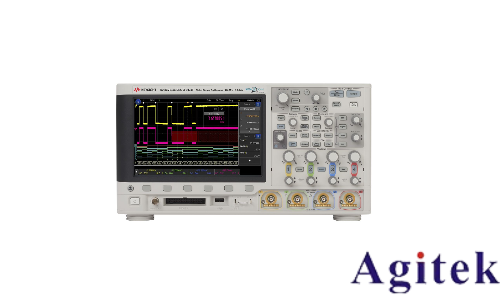

是德科技MSOX3104A示波器作為一款高性能電子測量儀器，具備廣泛的測量功能與智能化操作界面，適用于復雜電子信號的捕獲與分析。本文將詳細介紹其基本操作、關鍵功能及實用技巧，幫助用戶快速掌握設備使用要點。

一、基本操作與連接

1. 開機與電源管理：確認電源線連接后，按下電源按鈕啟動示波器。關閉時需長按電源鍵確認。

2. 信號連接：使用標配探頭連接信號源與示波器通道。確保探頭補償調節正確，避免信號失真。

3. 界面控制：通過電容觸摸屏或實體旋鈕操作。垂直/水平縮放旋鈕分別調整信號幅度與時間軸縮放，Entry旋鈕用于菜單選項選擇。

二、核心功能設置

1. 觸發模式配置：

按下“Trigger”鍵進入觸發菜單，選擇自動/外部觸發模式。

針對UART/RS232信號，通過“UART/RS232觸發”選項設置觸發條件（如停止位、數據字節等），確保信號同步捕獲。

2. 測量參數調整：

調用“Cursor”功能手動測量幅值、周期等。通過光標A/B定位波形關鍵點，實時顯示數值差異。

啟用“MegaZoom IV”技術提升波形更新速率，快速定位異常信號。

3. XY模式應用：切換至XY模式可分析兩信號相位關系。需連接兩路輸入信號，調整垂直增益與掃描速率觀察矢量軌跡。

三、遠程控制與智能化操作

1. 網絡連接：通過LAN口接入路由器，在示波器“Utility-I/O設置”查看IP地址。確保防火墻開放TCP 5025端口。

2. Web界面操作：瀏覽器訪問示波器IP，首次使用需安裝Java插件。Web Control模式提供實體面板復刻界面，適合精細調節；精簡模式僅顯示波形，便于快速監測。

3. 移動端擴展：使用“Keysight BenchVue”APP實現iOS/Android設備遠程控制，支持波形捕獲與文件傳輸。二維碼直連功能適用于無路由器環境。

四、實用技巧與維護

1. 采集模式優化：

高頻信號選擇“峰值檢測”模式避免細節丟失；

長時間信號記錄選用“高分辨率”模式提升精度。

2. 安全與兼容性：

修改Web界面默認密碼（通過“Network Setup”菜單），定期更新固件補丁；

第三方平臺可通過VISA庫調用SCPI指令實現自動化測試。

3. 日常維護：定期清潔探頭觸點，避免氧化影響信號質量。故障時參考手冊故障排除指南或聯系售后。

MSOX3104A示波器集高性能硬件與智能化遠程控制于一體，其操作邏輯兼顧直觀性與專業性。通過掌握基本連接、觸發配置及遠程功能，用戶可高效完成從信號捕獲到數據分析的全流程任務，滿足實驗室、工業調試等多場景需求。持續探索設備的高級功能（如串行解碼、分段存儲等），將進一步釋放其測量潛力，助力電子設計與測試效率提升。
