普源示波器DHO5054使用教程

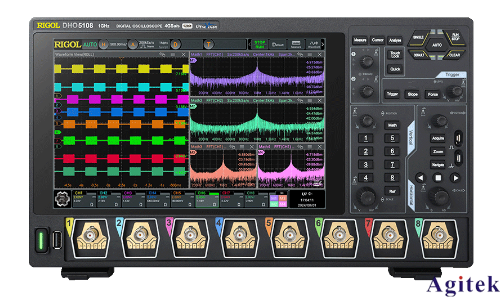

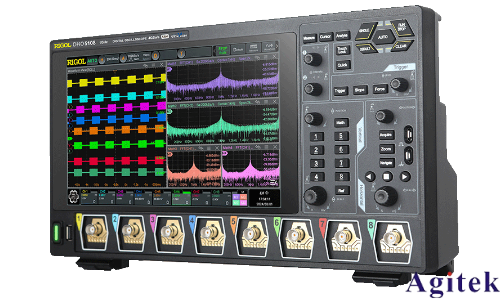

一、DHO5054示波器簡介
普源示波器DHO5054是一款高性能數字存儲示波器，具有500MHz帶寬和4個模擬通道，采樣率高達2.5GSa/s，存儲深度達到250Mpts/通道。這款示波器廣泛應用于電子設計、通信測試、教學實驗等領域，憑借其優異的性能和友好的操作界面，成為工程師和科研人員的得力助手。
二、基本操作指南
1. 開機與初始設置
首次使用DHO5054時，連接電源線并按下前面板右上角的電源鍵開機。系統啟動后，建議進行以下基礎設置：
語言設置：進入"Utility"菜單→"System"→"Language"，選擇中文或英文
日期時間設置：在"Utility"→"System"→"Date/Time"中調整
屏幕亮度調節：通過"Utility"→"Display"→"Brightness"調整至舒適程度
2. 探頭連接與補償
正確連接探頭是獲取準確波形的前提：
1. 將BNC探頭連接到示波器通道輸入端（CH1-CH4）
2. 將探頭接地夾連接到被測電路的地線
3. 將探頭尖端接觸被測信號點
4. 進行探頭補償：使用示波器前面板的補償信號輸出（通常為1kHz方波），調整探頭上的補償電容直到獲得完美的方波顯示
三、基本測量功能
1. 自動設置
對于初學者，可以使用"AUTO"鍵快速獲取信號：
1. 連接好探頭和被測信號
2. 按下前面板的"AUTO"按鈕
3. 示波器會自動調整垂直、水平和觸發設置以顯示最佳波形
2. 手動調整
更精確的測量需要手動調整：
垂直控制：使用"VOLTS/DIV"旋鈕調整每格電壓值
水平控制：使用"SEC/DIV"旋鈕調整時間基準
觸發控制：設置觸發類型（邊沿、脈寬、視頻等）、觸發源和觸發電平
3. 常用測量功能
DHO5054提供豐富的自動測量功能：
1. 按下"Measure"按鈕進入測量菜單
2. 選擇需要測量的參數：如頻率、周期、峰峰值、上升時間等
3. 最多可同時顯示8個測量參數
四、高級功能應用
1. 數學運算功能
DHO5054支持多種波形數學運算：
進入"Math"菜單選擇運算類型（加、減、乘、除、FFT等）
設置運算源（通道1-4或參考波形）
調整數學運算波形的垂直刻度和偏移
2. 存儲與回放功能
保存波形：按"Save/Recall"→"Save Waveform"選擇存儲位置（內部或USB）
保存截圖：按"Print"鍵可將屏幕圖像保存至USB設備
歷史模式：啟用"History"功能可記錄并回放多達100,000個波形
3. 串行總線分析
DHO5054支持多種串行協議解碼：
1. 按"Decode"鍵進入解碼設置
2. 選擇總線類型（I2C、SPI、UART等）
3. 設置解碼參數（波特率、數據位等）
4. 解碼結果將顯示在波形下方
五、使用技巧與注意事項
1. 提高測量精度技巧：
使用平均模式減少隨機噪聲
適當調整存儲深度以平衡細節與刷新率
使用高分辨率模式提高垂直分辨率
2. 維護保養建議：
定期清潔通風口防止灰塵積累
避免在潮濕或高溫環境中使用
運輸時使用原廠包裝保護
3. 常見問題解決：
無信號顯示：檢查探頭連接、通道是否開啟、觸發設置
波形不穩定：調整觸發電平或改用自動觸發
測量值不準確：重新進行探頭補償，檢查接地是否良好
通過本教程，您應該已經掌握了普源示波器DHO5054的基本操作和常用功能。隨著使用經驗的積累，您將能夠更充分地利用這款高性能示波器的各項功能，為電子測量和調試工作提供有力支持。
