是德示波器 DSOX1204A 使用方法指南

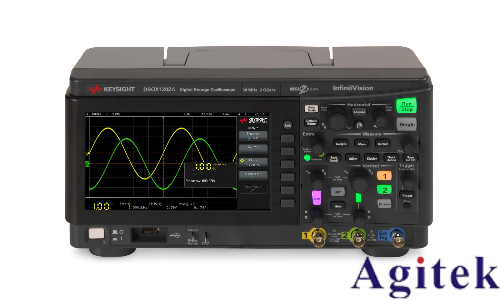

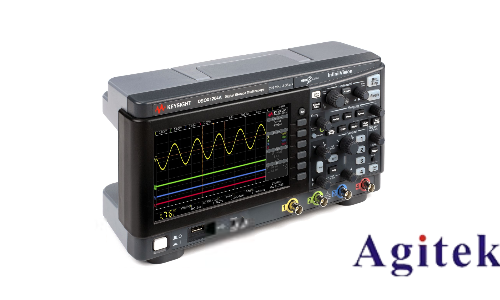

是德示波器 DSOX1204A 作為一款高性能數字示波器，在電子工程、通信、計算機網絡等領域應用廣泛。其具備 200MHz 帶寬、2GSa/s 采樣率，四通道設計以及豐富功能，為精準測量信號提供有力支持。以下為您詳細介紹它的使用方法。
一、連接與準備
1. 電源連接：將示波器電源線一端接入市電插座，另一端連接示波器電源接口，確保供電穩定，然后按下電源開關。示波器啟動后會進行自檢，待自檢流程結束，屏幕正常亮起，各項指示燈狀態正常，表明儀器已準備就緒。
2.探頭連接：根據測量需求挑選探頭，如測量常規信號，無源探頭即可；測量高頻或微小信號，則需有源探頭。以測量通道 1 為例，把探頭的 BNC 插頭緊密插入示波器通道 1 的 BNC 插座，旋緊防止松動。同時，將探頭接地夾連接到被測電路的接地端，保證測量參考地一致，減少信號干擾。若使用 10:1 的無源探頭，需注意在示波器中設置對應的探頭衰減比。
二、基礎設置操作
1. 通道設置：按下面板上的 “CH1” 按鍵（若測量其他通道，對應選擇即可），選中通道 1。在通道設置菜單中，可調整耦合方式。若測量含直流分量的信號，選直流（DC）耦合；若只需觀察交流信號，選交流（AC）耦合以去除直流成分。依據探頭實際衰減比，設置探頭衰減系數。比如使用 10:1 探頭，將衰減系數設為 10。此外，還能設置帶寬限制，測量低頻信號時，設為 20MHz 可有效濾除高頻噪聲，提升測量準確性。
2.時基設置：轉動 “TIME/DIV” 旋鈕來調節時基。時基決定屏幕上每個水平格代表的時間長度。例如測量頻率 1kHz 的信號，其周期為 1ms，可將時基設為 500μs/div 或 1ms/div，使屏幕能完整呈現 1 - 2 個信號周期，便于觀察信號全貌。
1. 垂直檔位設置：通過 “VOLTS/DIV” 旋鈕設置垂直檔位，即每個垂直格代表的電壓幅度。根據預估的被測信號幅度，合理調整垂直檔位。假設預估信號峰峰值為 5V，將垂直檔位設為 1V/div，能讓信號波形在屏幕垂直方向占據合適范圍，清晰展示信號細節。
三、觸發設置要點
觸發功能對穩定捕獲和顯示重復信號至關重要。DSOX1204A 示波器具備多種觸發模式，如邊沿觸發、脈寬觸發、視頻觸發等，多數周期性信號測量，常用邊沿觸發。
1. 觸發模式選擇：按下 “TRIGGER MENU” 按鈕，在觸發菜單中選擇 “邊沿觸發” 模式，因其能精準捕捉信號上升沿或下降沿，契合多數信號特性。
2.觸發電平調整：旋轉 “LEVEL” 旋鈕，把觸發電平設定在信號有效電平范圍。例如對于幅值 3V 的正弦信號，將觸發電平設為 1.5V 左右，示波器便能在信號上升沿或下降沿達到該電平時觸發，穩定顯示波形，避免波形跳動、閃爍等不穩定情況。
3.觸發源確定：依據測量情況，將觸發源設為連接被測信號的對應通道。若測量通道 1 信號，觸發源就設為 “CH1”，確保觸發信號來源精準，為穩定測量奠定基礎。
四、信號測量與分析
1. 測量操作：完成上述設置后，將探頭接觸被測信號源，示波器屏幕應立即顯示出信號波形。若波形顯示不理想，如不穩定、密集或異常，可返回相應設置菜單，微調時基、垂直檔位、觸發等參數。例如波形太密集，可適當增大時基；波形跳動，重新校準觸發電平，直至獲得清晰、穩定的信號波形。
2.參數測量：DSOX1204A 示波器能自動測量信號多種參數，如峰峰值、頻率、周期、上升時間、下降時間等。按下 “MEASURE” 按鈕，在測量菜單中勾選所需測量參數，示波器便會自動計算并在屏幕醒目位置顯示測量結果，為分析信號提供數據支撐。若需手動測量，可利用示波器的光標功能，按下 “CURSOR” 按鈕，通過旋轉旋鈕移動光標，測量信號的任意兩點間的時間、電壓等參數。
3.數據分析：利用示波器的數學運算功能，如加法、減法、乘法、除法以及快速傅里葉變換（FFT）等，對信號進行進一步分析。例如，使用 FFT 功能可將時域信號轉換為頻域信號，便于觀察信號的頻率成分。按下 “MATH” 按鈕，選擇相應的數學運算功能，并根據需要設置參數，即可在屏幕上顯示運算結果。
五、數據存儲與導出
若需留存測量數據或波形，操作簡便。將 U 盤插入示波器 USB 接口，按下 “STORAGE” 按鈕，在存儲菜單中，按需選擇保存類型（如波形存為 BMP 格式，數據存為 CSV 格式）和保存位置（選定 U 盤），接著輸入文件名，確認保存即可。后續可將 U 盤連到計算機，進一步查看、分析數據，方便數據管理與后續處理。此外，DSOX1204A 支持通過 LAN、GPIB 等接口與其他設備連接，實現數據共享與遠程控制，滿足不同工作場景需求。
掌握是德示波器 DSOX1204A 的使用方法，能助力您在電子測量工作中高效、精準地獲取信號信息，為電路設計、調試以及故障排查等工作提供有力保障 。
