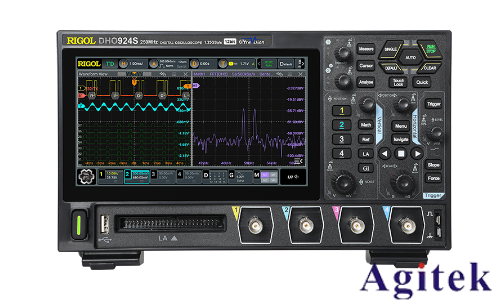

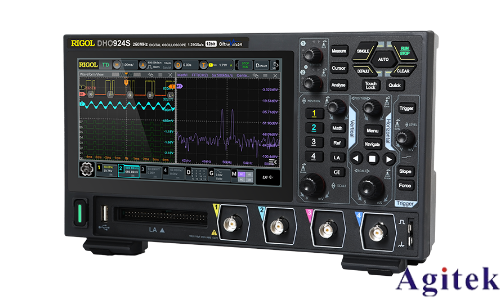

普源示波器 DHO914 右下角方波信號太粗的調整方法

在使用普源示波器 DHO914 時，若發現右下角的方波信號顯示過粗，這可能會影響對信號的觀察與分析。別擔心，可從以下幾個方面著手解決。

檢查與校準探頭

連接與外觀檢查：先確保探頭與示波器通道及方波信號輸出端連接穩固。若連接松動，易引入干擾，造成信號顯示異常。同時，仔細查看探頭線纜是否有破損、彎折，探頭前端是否有損壞，若存在此類問題，可能影響信號傳輸，導致方波信號變粗。

探頭補償電容校準：普源示波器 DHO914 的無源探頭通常帶有補償電容調節旋鈕。將探頭連接到示波器右下角的方波信號輸出端，該方波一般為 3Vpp、1kHz，用于探頭校準。調整示波器的垂直和水平刻度，清晰顯示校準方波。接著，觀察方波上升沿與下降沿。若出現過沖、振鈴或變形，說明探頭補償電容需調整。緩慢轉動補償電容調節旋鈕，直至方波上升沿和下降沿變得陡峭，且無過沖和振鈴現象，此時探頭與示波器輸入阻抗匹配良好，校準完成。

優化示波器設置

垂直檔位調整：方波信號太粗，可能是垂直檔位設置過大。垂直檔位決定屏幕上每個垂直格代表的電壓幅度。按下面板上的 “CH1”（假設方波接入通道 1）按鍵，進入通道設置菜單。轉動 “VOLTS/DIV” 旋鈕，嘗試減小垂直檔位，比如從 5V/div 調至 2V/div 或 1V/div，使方波信號在垂直方向占據更多格子，波形得以拉伸變細，便于更清晰地觀察信號細節。

時基設置優化：時基設置不當也可能影響方波顯示粗細。時基決定屏幕上每個水平格代表的時間長度。若時基過大，方波周期在屏幕上占據格子過少，會顯得信號粗短。轉動 “TIME/DIV” 旋鈕，適當減小時間檔位，例如測量 1kHz 方波，若原本時基為 1ms/div，可嘗試調至 500μs/div 或 200μs/div，讓屏幕上能呈現 2 - 3 個方波周期，使方波在水平方向展開，改善顯示效果。

觸發設置調整：觸發設置對穩定顯示信號極為關鍵。按下 “TRIGGER MENU” 按鈕，進入觸發設置菜單。首先，確保觸發模式為 “邊沿觸發”，因為方波具有明顯邊沿，邊沿觸發可精準捕獲信號。將觸發源設為連接方波信號的通道，如 “CH1”。然后，旋轉 “LEVEL” 旋鈕，合理設置觸發電平，使方波穩定顯示。若觸發電平過高或過低，方波可能出現跳動或顯示不穩定，間接影響對其粗細的判斷。

排除其他干擾因素

示波器接地檢查：示波器接地不良，易引入外界干擾，導致信號顯示異常，方波變粗。確認示波器接地端可靠連接到大地，使用三芯電源線，確保接地腳正常工作。若使用電池供電，檢查電池電量是否充足，電量不足也可能影響示波器性能。

周邊環境排查：查看示波器周圍是否存在強電磁干擾源，如大型電機、變壓器、無線設備等。這些干擾源可能影響示波器信號接收，導致方波信號失真變粗。盡量將示波器遠離此類干擾源，或采取屏蔽措施，如使用金屬屏蔽罩包裹示波器或被測電路。

通過以上對探頭、示波器設置及干擾因素的排查與調整，普源示波器 DHO914 右下角顯示過粗的方波信號應能得到有效改善，助你清晰觀察與準確分析信號特征 。
