普源示波器DHO5058右下角方波信號怎么看

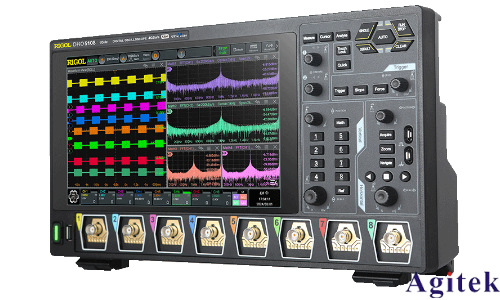

一、確認示波器狀態

開啟 DHO5058 示波器，等待其完成自檢流程。自檢通過，表明示波器各功能模塊處于正常工作狀態，為后續查看方波信號筑牢基礎。同時，要保證示波器的供電穩定，避免因電源波動干擾信號顯示。

二、連接探頭

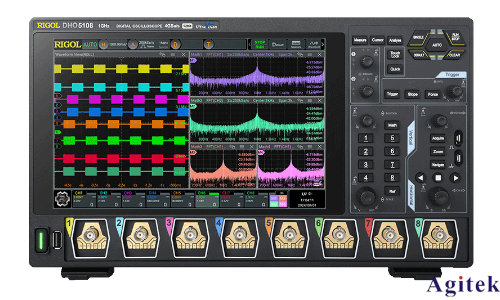

將示波器探頭的 BNC 插頭緊密插入通道 1（或其他需檢測的通道）接口，探頭接地夾可靠連接到示波器右下角方波信號輸出端的接地位置。通常，示波器自帶的校準方波輸出口會有明顯標識。若使用無源探頭，注意將探頭上的衰減開關設置為合適檔位，常見為 1X 或 10X，一般查看校準方波時可先設為 1X。

三、基本設置調整

（一）垂直設置

按下通道對應的 “CH1” 按鍵，在垂直設置菜單中，依據方波信號幅值，轉動 “VOLTS/DIV” 旋鈕，設置合適的垂直檔位。由于普源 DHO5058 示波器右下角的校準方波一般峰峰值為 3V，所以可將垂直檔位設置在 1V/div 左右，使方波在屏幕垂直方向占據 2 - 3 格，方便清晰觀察。同時，調節垂直位置旋鈕，讓方波波形在屏幕垂直方向居中顯示。

（二）時基設置

轉動 “TIME/DIV” 旋鈕，設置時基參數。鑒于校準方波頻率通常為 1kHz，周期是 1ms，可將時基設為 500μs/div 或 1ms/div，確保屏幕上能完整呈現 1 - 2 個方波周期。若時基設置過大，方波會在屏幕上過于密集，難以分辨細節；設置過小，則方波周期無法完整顯示。

四、觸發設置

觸發功能對于穩定顯示方波信號至關重要。按下 “TRIGGER MENU” 按鍵，在觸發菜單中：

1. 選擇觸發模式：一般選用 “邊沿觸發” 模式，因為方波具有明顯的上升沿和下降沿，邊沿觸發可精準捕獲方波信號。

1. 設置觸發電平：旋轉 “LEVEL” 旋鈕，將觸發電平設定在方波信號幅值的中間位置，如對于 3V 峰峰值的方波，觸發電平設為 1.5V 左右。如此一來，示波器能在方波上升沿或下降沿到達該電平時觸發，穩定顯示波形。若觸發電平設置不當，方波可能會出現跳動或無法穩定顯示的情況。

1. 確定觸發源：將觸發源選擇為連接方波信號的對應通道，如連接到通道 1，觸發源就設為 “CH1”。

五、觀察與分析方波信號

完成上述設置后，示波器屏幕應穩定顯示出右下角的方波信號。正常的校準方波應具有陡峭的上升沿和下降沿，頂部和底部平坦，無明顯過沖、振鈴或失真現象。若觀察到方波上升沿或下降沿存在過沖（波形頂部或底部出現多余尖峰），可能是探頭補償不當，需調節探頭上的補償電容旋鈕，直至過沖現象消除；若方波出現傾斜或變形，則可能是示波器垂直系統故障或外界干擾，可嘗試更換探頭、檢查接地是否良好，或排查周圍干擾源。

若需測量方波的具體參數，如峰峰值、頻率、周期等，普源 DHO5058 示波器具備便捷的測量功能。按下 “MEASURE” 按鍵，在測量菜單中選擇相應參數，示波器將自動計算并在屏幕上顯示測量結果 。
