是德頻譜分析儀N9030B PXA基于5G NR信號分析的配置方法

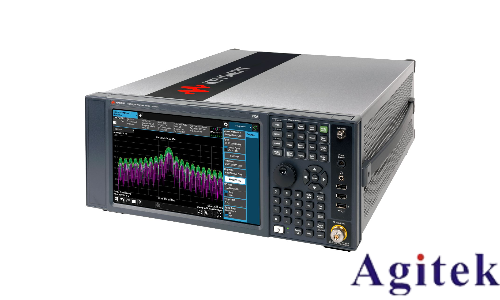

是德科技N9030B PXA頻譜分析儀作為高性能射頻測試工具，在5G NR信號分析中發揮關鍵作用。以下是基于該儀器進行5G NR信號分析的具體配置步驟，幫助用戶高效完成測試任務。

一、射頻通道校準與基礎設置

1. 儀器預熱與校準：開機后預熱至少30分鐘，執行射頻通道校準（RF Path Calibration）以消除硬件誤差，確保測量精度。

2. 頻率范圍配置：根據被測信號頻段（FR1或FR2）設置分析帶寬。例如，對于3.5GHz頻段，將中心頻率設為3.5GHz，帶寬選擇100MHz（或根據實際需求調整）。

3. 信號源連接：通過射頻線纜連接待測5G NR信號源，確保連接端口正確并檢查衰減設置。

二、5G NR測量模式配置

1. 信號模式選擇：在頻譜儀主界面選擇“5G NR”模式，進入專用測量菜單。

2. 測量參數設置：

SSB自動檢測：開啟“SSB AUTO DETECT”功能，自動捕獲NR同步信號塊（SSB）。

信道配置：在“Meas Setup → Channel Profile”中，選擇目標NR頻段對應的信道配置（如n78、n79等）。

PDCCH/PDSCH檢測：啟用“PDCCH AUTO DETECT”和“PDSCH AUTO DETECT”，簡化控制與數據信道分析。

3. 調制分析配置：進入“Modulation Analysis”菜單，選擇“Normal”模式，重點分析EVM（誤差矢量幅度）、ACLR（鄰道泄漏比）等關鍵指標。

三、高級優化與注意事項

1. 射頻通道頻響優化：通過“RF Path Correction”功能補償硬件頻響差異，尤其在毫米波頻段（FR2）尤為重要。

2. 波形文件導入：若需分析特定波形，可導入5G NR標準測試文件（如3GPP定義的波形模板），確保信號源與頻譜儀配置一致。

3. 環境干擾抑制：使用屏蔽箱或吸波材料減少外部干擾，避免測量誤差。

4. 動態范圍調整：根據實際信號強度，合理設置頻譜儀的參考電平（Ref Level）和衰減（Att），防止信號過載或淹沒。

四、關鍵測量步驟

1. EVM測量：在“Modulation Analysis”中查看EVM結果，結合星座圖分析信號質量，重點關注峰值EVM與平均EVM。

2. ACLR測量：通過“Adjacent Channel Power”功能評估鄰道泄漏，確保發射機符合頻譜規范。

3. 頻譜模板測試：啟用“Spectrum Mask”功能，驗證信號發射是否符合3GPP定義的頻譜模板要求。

通過以上配置步驟，用戶可高效完成5G NR信號的射頻性能分析，從基礎參數測量到高級調制質量評估均可實現。操作中需注意校準流程、頻段匹配及環境干擾控制，結合儀器手冊進一步優化設置，確保測試結果的準確性。是德N9030B PXA憑借其高精度與靈活性，為5G NR研發與驗證提供可靠支持。
