羅德與施瓦茨RTP系列示波器在高速測試中的應用

羅德與施瓦茨（Rohde & Schwarz，簡稱R&S）RTP系列示波器以其卓越的性能和靈活的應用，成為高速電子測試領域的重要設備。本文圍繞RTP系列示波器在高速測試中的應用進行深入探討，介紹其技術優勢、關鍵功能及在高速通信、半導體和射頻測試等領域中的實際應用案例，全面展現該系列示波器助力工程師攻克高速信號測試難題的能力。

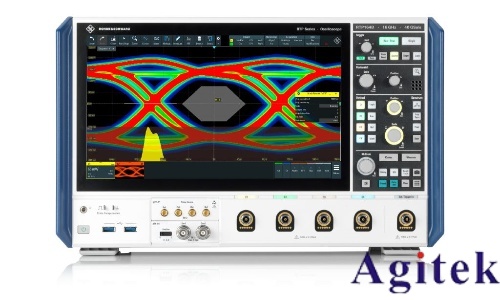

一、RTP系列示波器簡介

RTP系列示波器是R&S旗下主打中高端市場的高性能示波器產品，帶寬涵蓋600MHz至4GHz，最高采樣率可達40GS/s，支持多達8路模擬通道。該系列采用模塊化設計，兼具強大的處理能力與靈活的擴展性，適合復雜的多通道高速信號環境。高分辨率的波形采集和先進的觸發系統，使其在捕捉高速數字信號和模信號細節時表現非凡。

二、高速測試技術優勢

1. 寬帶寬與高采樣率

RTP系列示波器具備最高4GHz帶寬和40GS/s采樣率，能夠捕獲極窄的信號脈沖和高速信號瞬態，保證波形細節完整再現。這對信號完整性（SI）分析和高速串行總線調試至關重要。

2. 多通道同步采集

最高支持8個模擬通道，可實現多路高速信號的同步采樣，適合復雜系統的多通道聯合調試，極大提升測試效率和準確度。

3. 高性能觸發系統

支持復雜觸發條件設置，包括多信號交叉觸發、協議觸發以及序列觸發，確保在高速信號中準確鎖定感興趣事件，避免觸發遺漏。

4. 模塊化擴展與軟件支持

RTP系列支持多種分析模塊，如串行總線解碼（PCIe、USB3.0、SATA等）、眼圖分析、抖動分析和頻譜分析。強大的RTO/RTP軟件生態系統提供豐富的應用工具，滿足多場景需求。

三、高速測試主要應用領域

1. 高速串行總線調試

在高速串行總線如PCI Express、USB 3.x、Thunderbolt等調試中，RTP示波器憑借高帶寬和精準觸發，能夠準確捕捉高速信號的每一個位、時鐘邊沿和數據包，幫助工程師分析信號完整性問題及協議層錯誤。

2. 半導體器件測試

針對高速數字芯片的時序驗證和性能測試，RTP示波器能夠實現高分辨率時域捕獲，準確測量時序參數、時鐘抖動以及輸入輸出端口的高頻響應，為芯片設計優化提供重要依據。

3. 射頻及混合信號分析

RTP示波器內置頻譜分析功能，結合高帶寬模擬通道，適合對高速射頻信號的幅度、頻率及調制特性進行綜合評估，支持5G、雷達及通信基站的射頻測試需求。

四、典型應用案例

某高速通信芯片廠商利用一臺R&S RTP示波器對PCI Express Gen4信號進行測試。通過多通道同步采樣，實現對差分信號的精準重構，利用內置協議解碼功能實時分析數據包，快速定位信號抖動和串擾問題。高采樣率和低噪聲特性保證了測量的準確性和重復性，顯著縮短設計驗證周期。

在另一家射頻測試實驗室，利用RTP示波器進行5G毫米波信號的調制誤差率（EVM）測量，憑借其高帶寬和靈敏的觸發機制，成功捕獲到了復雜調制符號的瞬態變化，為射頻設計提供了有力保障。
