Keithley 6514靜電計電流測量準確性的優化

本文基于Keithley 6514靜電計的技術參數與特性，探討在低電流測量場景中提升測量準確性的方法。通過優化測試環境、校準流程、接線方式及數據處理技術，可顯著降低噪聲干擾與系統誤差，滿足精密電子元件測試需求。

1. 測量誤差的主要來源與應對策略

1.1 噪聲與漂移

儀器固有噪聲：6514型靜電計具備<1 fA噪聲性能，但需注意選擇合適量程（如1 fA檔），避免信號過載。

環境噪聲：電磁干擾（EMI）、溫度波動（影響零點漂移）及靜電積累需通過屏蔽測試環境、恒溫控制與接地處理抑制。

1.2 輸入阻抗與漏電流

高輸入阻抗優勢：儀器輸入阻抗>200 TΩ，但需使用低泄漏電纜（如三同軸電纜237-ALG-2）并縮短測試線長度。

消除寄生電容：采用屏蔽盒或法拉第籠隔離被測元件（DUT），減少分布電容對測量的影響。

1.3 校準與偏移補償

定期校準：建議每6個月使用標準電阻或電流源進行校準，確保靈敏度與零點精度。

自動偏移消除：利用6514內置的偏移補償功能，定期清零以消除溫度漂移導致的偏移誤差。

2. 最佳實踐與操作指南

2.1 硬件配置優化

接線方式：

使用三同軸電纜連接DUT，將Guard端子與DUT屏蔽層連接，消除電纜表面漏電流。

避免使用鱷魚夾等高接觸電阻配件，推薦使用低噪聲香蕉插頭或四線開爾文連接。

環境控制：

在低濕度（<50% RH）環境下操作，防止絕緣材料表面吸潮導致漏電流增加。

使用法拉第籠屏蔽外界電磁干擾，必要時配置獨立接地系統。

2.2 軟件與參數設置

積分時間選擇：

對于穩定直流信號，選擇較長的積分時間（如PLC=1）以提升信噪比。

對于動態信號，需平衡積分時間與采樣速率，避免信號失真。

平均次數設置：

通過多次測量平均（如NPLC=10）降低隨機噪聲，但需注意測量時間成本。

觸發模式：

使用外部觸發或同步觸發，確保多通道測量的一致性。

3. 典型應用場景與案例

3.1 高阻材料漏電流測試

案例：測量絕緣薄膜的漏電流（10?1? A級別）。

優化措施：

將DUT置于金屬屏蔽盒內，連接Guard端子；

設置積分時間PLC=10，平均次數NPLC=100；

校準儀器零點后，記錄24小時穩定性數據。

3.2 納米器件I-V特性測試

挑戰：單電子器件電流低至aA級別，易受環境干擾。

解決方案：

在潔凈室中搭建屏蔽測試臺，使用液氮冷卻DUT降低熱噪聲；

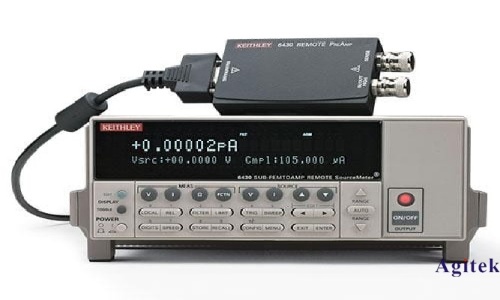

配置6514的遠程前置放大器（如6430型），提升測量靈敏度；

采用差分測量模式抑制共模干擾。

4. 常見誤區與注意事項

誤區1：忽視測試線的影響。

普通同軸電纜在高阻測量中可能引入pA級漏電流，必須使用低噪聲三同軸電纜。

誤區2：未考慮DUT自發熱效應。

對于高阻材料，測試電壓導致的自發熱可能改變電阻率，需采用階梯式電壓掃描并監測溫度變化。

注意事項：

避免在強磁場（如MRI設備附近）使用靜電計；

定期更換儀器內部電池，防止因電池老化導致的測量偏差。

通過結合硬件優化、環境控制與校準技術，可充分發揮Keithley 6514靜電計在低電流測量中的性能優勢。在實際應用中，需根據測試對象特性靈活調整參數，并建立標準化操作流程，以確保測量數據的可靠性與重復性。
