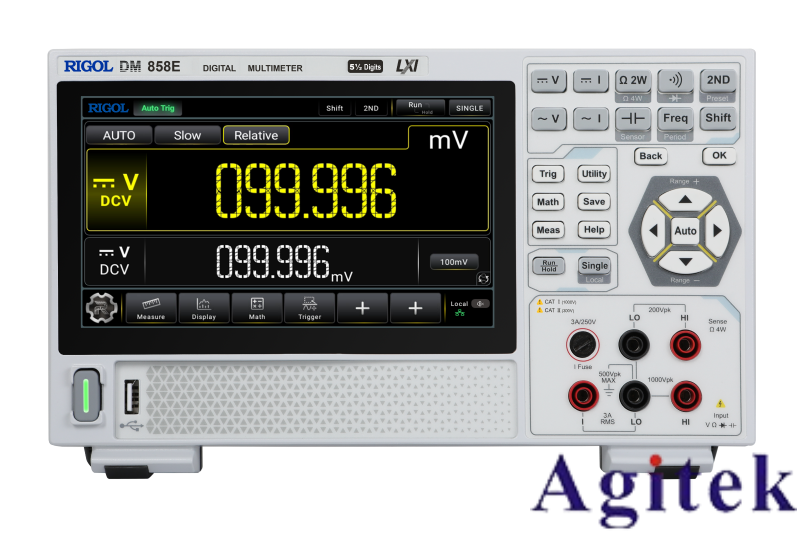

普源數字萬用表DM858電流測量技巧

普源DM858數字萬用表是一款功能強大的測量工具，尤其適用于電流測量場景。本文將結合實際操作經驗，詳細介紹電流測量的步驟、注意事項及高級技巧，幫助工程師和愛好者高效、安全地完成各類電流測試任務。

一、電流測量基礎操作

1.檔位選擇與表筆連接

直流電流（DC）：將紅表筆插入“mA”或“20A”插孔（根據預估電流大小選擇），黑表筆插入“COM”孔。

交流電流（AC）：紅表筆同樣插入電流插孔，檔位切換至“A~”擋位。

注意事項：若不確定電流范圍，建議從最高檔位開始測試，逐步降低以避免過載。

2.串聯接入電路

斷開待測電路：確保被測電路斷電，斷開負載或拆焊部分電路。

串聯連接：將萬用表串聯接入斷開點，紅表筆接電源正極側，黑表筆接負極側（直流測量需注意極性）。

讀數穩定后記錄：通電后待數值穩定，觀察屏幕讀數（如顯示“OL”表示超量程，需調整檔位）。

二、安全與精度保障

1.安全操作規范

避免短路：電流測量時嚴禁將表筆并聯接入電路，否則可能燒毀保險絲或損壞萬用表。

高壓防護：測量高壓電路（如220V AC）時，務必佩戴絕緣手套，并確認萬用表具備相應防護等級。

2.精度提升技巧

選擇合適的量程：盡量使讀數接近滿量程的2/3（如測量200mA電流選擇500mA檔位），降低誤差。

使用數據保持功能：在環境干擾較大時，按下“Hold”鍵鎖定讀數，避免抖動影響。

三、高級功能與故障排查

1.自動量程與手動切換

DM858支持自動量程模式，但復雜電路建議手動選擇檔位以獲得更精準結果。

2.濾波功能應用

測量含雜波電流時（如電機驅動電路），啟用“濾波器”功能可去除干擾，顯示真實電流值。

3.常見故障排查

讀數始終為0：檢查電路是否真正斷電，或表筆是否接觸不良。

讀數波動大：確認是否處于電磁干擾環境，或被測電路存在接觸不良。

四、實戰案例：電機啟動電流測量

1.測量目標：測試三相異步電機啟動時的峰值電流。

2.操作步驟：

將萬用表撥至“20A DC/AC”檔位。

使用電流鉗附件（如Fluke i1010）串聯接入電機電源線。

啟動電機，觀察并記錄峰值電流（利用“MAX”功能捕捉最大值）。

3.注意事項：電機啟動電流可能遠超額定值，需確保萬用表與電流鉗量程匹配。

五、維護與校準建議

定期校準：每年使用標準電流源校準萬用表，確保精度。

保險管檢查：測量大電流前，確認內部保險管（如20A/250V）狀態良好。

掌握電流測量技巧不僅能提升工作效率，還能保障電路測試的安全性。通過合理選擇檔位、正確串聯連接以及靈活運用高級功能，普源DM858萬用表將成為您電路調試與故障排查的得力助手。
