使用Keithley 6517B靜電計檢測二極管漏電流的深度指南

在半導體器件測試中，二極管漏電流的檢測是評估其性能和可靠性的關鍵指標。Keithley 6517B靜電計作為高精度、低噪聲的測試儀器，廣泛應用于微電流測量領域。本文將詳細介紹使用6517B檢測二極管漏電流的完整流程，涵蓋設備原理、測試方法、參數優化、誤差分析及實際應用中的注意事項，幫助讀者實現精準且可靠的測試結果。

1. 基本原理與設備概述

1.1 二極管漏電流的物理意義

二極管在反向偏置狀態下，理想情況下應無電流流過。但由于制造工藝、材料缺陷或溫度等因素，實際二極管在反向電壓下會存在微小漏電流（通常在pA至nA級別）。漏電流的大小直接影響二極管的反向擊穿電壓、噪聲特性和長期穩定性，因此是二極管篩選和質量控制的重要參數。

1.2 Keithley 6517B靜電計的核心特性

高輸入阻抗：>10^16 Ω，可精確測量微弱電流

低噪聲：典型本底電流< 20 fA

寬量程：10 fA至20 mA，自動量程切換

高精度：0.02%讀數精度（典型值）

電壓源功能：內置±200 V電壓輸出，支持IV特性分析

這些特性使得6517B成為測量二極管漏電流的理想工具，尤其在低電流區域（< 1 nA）表現優異。

2. 測試前準備

2.1 環境控制

溫度穩定：建議將環境溫度控制在23±2°C，避免溫度漂移引起漏電流變化（溫度每升高10°C，漏電流可能增加1~2倍）

濕度控制：相對濕度保持在40%~60%，防止靜電吸附或絕緣下降

電磁屏蔽：使用法拉第籠或屏蔽箱隔離外部電磁干擾，避免射頻噪聲影響測量

2.2 設備檢查與校準

儀器預熱：開機至少30分鐘，確保內部電路穩定

自校準：執行內部校準程序（Calibrate功能），消除系統誤差

輸入電纜選擇：使用低噪聲三同軸電纜（標配1787型），減少外部噪聲耦合

接地檢查：確保儀器、被測件和測試臺良好接地，避免浮地電位差引入誤差

2.3 被測二極管預處理

表面清潔：去除引腳氧化層，防止接觸電阻引入測量誤差

預熱處理：若二極管有溫度依賴性，可先將其置于恒溫箱中預處理至目標溫度

靜電釋放：通過接觸接地點釋放二極管表面的靜電電荷，避免瞬時電流脈沖

3. 測試電路設計與連接

3.1 基本測試電路

二極管漏電流測試通常采用反向偏置法，典型電路如圖1所示：

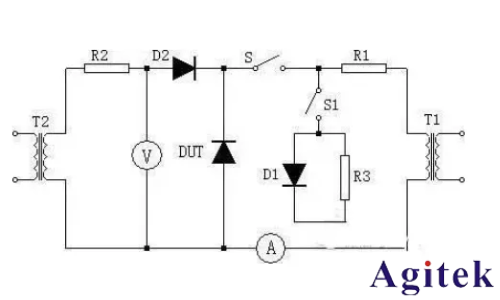

圖1：二極管漏電流測試基本電路

其中，電壓源（V）提供反向偏置電壓，串聯電阻（R）用于限流保護，6517B通過高阻抗輸入端測量流過二極管的漏電流。

3.2 關鍵連接注意事項

極性正確性：二極管陽極接電源負極，陰極接電源正極，避免正偏導致大電流損壞器件

屏蔽措施：所有連接線使用屏蔽電纜，并將屏蔽層單點接地

接觸電阻優化：使用鍍金接頭或彈簧夾，減少接觸電阻引起的熱噪聲

4. 參數設置與測量流程

4.1 6517B參數配置

1.量程選擇

自動量程（Auto Range）：適用于未知漏電流范圍

手動量程：若已知漏電流范圍（例如10 pA至1 nA），選擇固定量程可提高分辨率

2.積分時間

長積分時間（例如10~100 ms）：降低噪聲，適合測量極低電流（< 1 pA）

短積分時間（1 ms）：提高測量速度，適用于動態測試

3.濾波器設置

內置濾波器（例如50 Hz/60 Hz陷波）：用于抑制工頻干擾

用戶自定義濾波器：根據環境噪聲特征調整截止頻率

4.電壓源輸出

設置反向偏置電壓（例如10 V至50 V），觀察漏電流隨電壓的變化

啟用電壓掃描模式（Voltage Sweep），自動記錄IV曲線

4.2 測量步驟

1.零電流校準

斷開被測二極管，記錄儀器本底電流（Offset），后續測量中扣除該值

2.施加偏置電壓

從低電壓（例如5 V）開始，逐步增加至目標電壓（例如30 V），記錄每個電壓點的漏電流

3.數據記錄

 使用儀器的數據記錄功能（Log），保存多組數據用于統計分析

 若需要長時間監測，啟用趨勢圖（Plot）功能實時觀察電流變化

4.溫度依賴測試

 配合溫控設備，在多個溫度點（例如25°C、85°C）重復測量，評估溫度對漏電流的影響

 5. 誤差分析與優化

5.1 主要誤差來源

系統噪聲：儀器本底噪聲、電源紋波、地線干擾

接觸電阻：接頭氧化或松動引入的熱噪聲

溫度漂移：二極管漏電流隨溫度變化（典型為2%/°C）

測試時間：長時間測量可能引入電荷積累或靜電吸附效應

5.2 優化方法

噪聲抑制

使用低噪聲電源（例如線性電源而非開關電源）

增加屏蔽層與儀器外殼的電氣連接

啟用6517B的“平均”模式（Averaging）降低隨機噪聲

溫度補償

在恒溫環境下測量，或使用溫控設備保持二極管溫度穩定

對測量結果進行溫度修正（例如查表或公式計算）

電荷泄放

測量前通過短路二極管引腳進行電荷釋放

使用6517B的“電荷泵”功能（Charge Pump）加速電荷消散

6. 實際應用與案例

6.1 肖特基二極管高溫漏電流測試

測試需求：評估肖特基二極管在125°C下的反向漏電流

解決方案：

1. 將二極管置于高溫箱中加熱至125°C

2. 使用6517B的電壓掃描模式，記錄10 V至50 V下的IV曲線

3. 對比常溫下數據，分析溫度對漏電流的加速效應

4. 結果：高溫下漏電流增加約20倍，驗證了肖特基二極管的高溫特性

6.2 低功耗電路中的二極管篩選

測試需求：篩選漏電流低于100 fA的二極管用于精密運放偏置電路

解決方案：

1. 設置6517B量程為1 pA，積分時間100 ms

2. 對100個樣品逐一測量10 V偏置下的漏電流

3. 剔除超過規格（> 100 fA）的器件，確保電路低功耗性能

7. 故障排除與常見問題

1.測量值不穩定

檢查電纜屏蔽層是否接地，排除電磁干擾

確認二極管溫度是否穩定，避免熱漂移

增加積分時間或啟用平均模式

2.讀數始終為零

確認二極管極性是否正確連接

檢查零電流校準是否執行

驗證電壓源是否正常工作

3.測量值遠超預期

檢查是否有外部電壓源或寄生電壓施加在二極管上

更換測試電纜，排除電纜絕緣下降問題

清潔二極管引腳，去除氧化層

 8. 總結與展望

使用Keithley 6517B靜電計測量二極管漏電流需要綜合考慮測試環境、電路設計、參數優化及誤差控制。通過合理的配置和嚴謹的操作，可實現亞fA級別的電流測量精度，滿足半導體器件研發、生產及可靠性評估的需求。未來，隨著低功耗電子系統的普及，更高靈敏度、更快速響應的測試設備將成為趨勢，例如結合人工智能的自動校準系統或片上集成電流傳感器，進一步提升漏電流測試的效率和準確性。
