Keithley 6514靜電計在電力系統諧波分析中的應用與優化技巧

電力系統中的諧波問題一直是影響電網穩定性和設備安全運行的重要因素。隨著現代電力電子設備的大量應用，諧波污染日益嚴重，對電力系統的正常運行構成了威脅。為了解決這一問題，精確的諧波分析顯得尤為重要。而Keithley 6514靜電計憑借其高精度、多功能性和靈活性，在電力系統諧波分析中發揮著關鍵作用。本文將探討該儀器在電力系統諧波分析中的應用及其優化技巧。

一、Keithley 6514靜電計概述

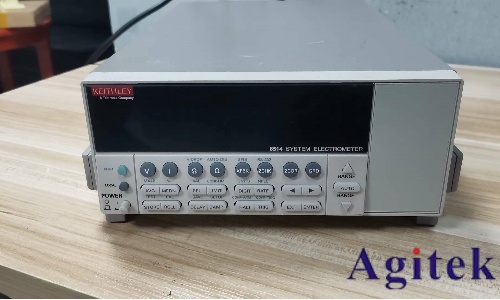

Keithley 6514型靜電計是一款高性能的靜電測量儀器，適用于快速和準確的低電流、高源內阻電壓、電荷及高阻的測量。其具備<1fA的噪聲水平，在電壓測量時輸入阻抗超過200TΩ，電荷測量范圍從10fC到20μC，測量速度可達1200個讀數/秒。此外，該儀器內置IEEE-488、RS-232和數字式I/O接口，便于配置為全自動、高速系統，適用于低電平測試。這些特性使得6514型靜電計成為電力系統中諧波分析的理想工具。

二、電力系統諧波分析的重要性

電力系統中的諧波主要由非線性負載引起，如變頻器、整流器、電弧爐等。諧波的危害包括增加電網損耗、降低設備效率、引發設備過熱、導致保護裝置誤動作等。因此，對電力系統進行諧波分析，識別和量化諧波成分，是確保電網安全穩定運行的重要措施。

三、Keithley 6514在電力系統諧波分析中的應用

1.精確測量諧波成分：6514型靜電計具備高分辨率和高靈敏度，能夠精確測量和分析信號中的諧波含量。通過編程控制測試模式，設置數據采集參數，用戶可以準確測量不同頻率和幅值的諧波。

2.實時監測電網諧波：該儀器的高測量速度使其能夠實時監測電網中的諧波變化。這對于及時發現和處理諧波問題，防止其對電力系統造成損害至關重要。

3.分析諧波源：利用6514型靜電計，工程師可以準確識別電網中的諧波源，從而采取有針對性的措施進行治理。例如，通過測量不同負載條件下的諧波含量，確定主要諧波源的位置和特性。

4.評估諧波治理效果：在采取諧波治理措施后，6514型靜電計可以用于評估治理效果。通過對比治理前后的諧波數據，可以直觀地看到治理措施的有效性。

四、優化技巧

1.接地和屏蔽：在使用6514型靜電計進行諧波測量時，確保儀器良好接地，并使用屏蔽電纜連接，以避免外部干擾影響測量結果。良好的接地和屏蔽措施可以顯著提高測量的準確性和可靠性。

2.輸入阻抗匹配：選擇合適的輸入電阻和電容，確保測量電路的阻抗與信號源匹配。阻抗匹配不僅可以提高測量精度，還能防止信號反射對測量結果產生影響。

3.校準和補償：定期對儀器進行校準，并對系統誤差進行補償。校準和補償是確保測量結果準確性的重要步驟，特別是在高精度測量中尤為重要。

4.信號電平控制：確保待測信號的電平在靜電計的量程范圍內。過高或過低的信號電平都會影響測量效果，甚至可能損壞儀器。因此，在測量前需要對信號電平進行適當的調整。

5.數據采集參數設置：合理設置數據采集參數，如采樣頻率、采樣時間等。采樣頻率應根據待測信號的最高頻率成分來確定，以確保能夠準確捕捉到所有諧波成分。采樣時間則應根據測量精度和實時性要求進行調整。

6.使用合適的軟件工具：利用專業的數據分析軟件，對采集到的數據進行深入分析。這些軟件通常具備強大的數據處理和分析功能，可以幫助用戶更好地理解和利用測量數據。

Keithley 6514靜電計憑借其卓越的性能和多功能性，在電力系統諧波分析中表現出色。通過合理使用和維護，該儀器能夠為電力系統的諧波治理提供準確可靠的測量數據，確保電網的安全穩定運行。在實際應用中，用戶應掌握優化技巧，充分發揮儀器的優勢，提高測量精度和效率。隨著電力系統的不斷發展，諧波問題將更加復雜，6514型靜電計的應用前景將更加廣闊。
