LCR測試儀逆變器電感測量

　　在現代電力電子領域，逆變器作為將直流電轉換為交流電的關鍵設備，廣泛應用于太陽能發電、電動汽車、不間斷電源等諸多領域。而電感作為逆變器中的重要元件，其性能優劣直接影響逆變器的工作效率、穩定性及輸出電能質量。準確測量逆變器電感參數對于逆變器的設計、制造、調試與維護具有至關重要的意義。LCR測試儀作為一種專業用于測量電感（L）、電容（C）和電阻（R）的精密儀器，在逆變器電感測量中發揮著核心作用。

　　逆變器電感的作用及特性

　　作用

　　濾波：在逆變器輸出端，電感與電容組成LC濾波電路，能有效濾除逆變器輸出交流電中的高次諧波，使輸出波形更接近正弦波，提高電能質量，減少對電網及用電設備的干擾。例如，在太陽能逆變器連接電網時，通過電感濾波可避免諧波注入電網，符合電力部門的電能質量標準。

　　能量存儲與轉換：在逆變器的開關過程中，電感存儲和釋放能量，起到緩沖作用，幫助穩定電路中的電流。以電動汽車逆變器為例，當電機轉速變化時，電感可調節電流，確保電機平穩運行。

　　特性

　　非線性：逆變器工作時，電感的磁導率會隨電流變化而變化，導致電感值呈現非線性特性。這增加了電感測量的復雜性，因為傳統線性測量方法難以準確測量此類電感。

　　高頻特性：隨著逆變器開關頻率不斷提高，電感在高頻下的寄生電容、電阻等效應愈發顯著，影響其實際電感值和性能。例如，在高頻開關電源逆變器中，電感的寄生參數可能導致能量損耗增加，效率降低。

　　LCR測試儀測量逆變器電感的原理

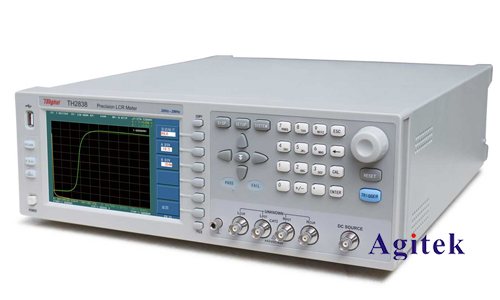

　　LCR測試儀通常采用電橋法、諧振法或自動平衡電橋法來測量電感。以自動平衡電橋法為例，測試儀內部產生一個交流測試信號施加到被測電感上，根據電感在交流信號下的阻抗特性，通過檢測電橋平衡時的參數來計算電感值。當電橋達到平衡狀態時，通過比較已知標準元件與被測電感所在橋臂的電壓、電流關系，利用歐姆定律和電感的阻抗公式(Z=jomega L)（其中(Z)為阻抗，(omega)為角頻率，(L)為電感），經過復雜的運算得出準確的電感值。同時，LCR測試儀還能測量電感的品質因數（Q值），Q值反映了電感在工作時的能量損耗情況，計算公式為(Q=frac{omega L}{R})，其中(R)為電感的等效串聯電阻。通過測量Q值，可評估電感的性能優劣，對于逆變器電感的選型和故障診斷具有重要參考價值。

　　測量步驟與方法

　　準備工作

　　選擇合適的LCR測試儀：根據逆變器電感的參數范圍（如電感值大小、工作頻率等），選擇具有相應測量精度和頻率范圍的LCR測試儀。例如，對于高頻逆變器電感，需選擇能在高頻段準確測量的LCR測試儀。

　　確保測試儀正常工作：對LCR測試儀進行校準，使用標準電感對測試儀進行校驗，確保測量結果的準確性。同時，檢查測試儀的電池電量或電源連接是否正常。

　　連接被測電感：將逆變器中的被測電感從電路中取出，使用合適的測試夾具將電感連接到LCR測試儀的測量端口。連接時要注意確保接觸良好，避免接觸電阻影響測量結果。

　　設置測量參數

　　頻率設置：根據逆變器電感的實際工作頻率，在LCR測試儀上設置相應的測量頻率。一般來說，應盡量選擇與電感工作頻率相近的測量頻率，以獲得更準確的測量結果。例如，對于工作頻率為20kHz的逆變器電感，可將測試儀的測量頻率設置為20kHz。

　　測量模式選擇：LCR測試儀通常提供多種測量模式，如串聯模式和并聯模式。對于逆變器電感，需根據其在電路中的連接方式及實際等效電路模型選擇合適的測量模式。如果電感在電路中主要表現為串聯特性，則選擇串聯測量模式；反之，則選擇并聯測量模式。

　　量程設置：根據預估的電感值大小，在LCR測試儀上選擇合適的量程。量程選擇應遵循從小到大的原則，先選擇較大量程進行初步測量，再根據測量結果逐步調整到合適的量程，以確保測量精度。

　　進行測量

　　啟動測量：設置好測量參數后，按下LCR測試儀的測量按鈕，測試儀開始向被測電感施加交流測試信號，并進行測量計算。

　　讀取測量結果：測量完成后，LCR測試儀的顯示屏將顯示被測電感的電感值、品質因數（Q值）及等效串聯電阻（ESR）等參數。記錄下這些測量結果，以便后續分析。

　　多次測量取平均值：為提高測量準確性，可對同一電感進行多次測量，然后取平均值作為最終測量結果。多次測量過程中，要確保每次測量的條件（如連接方式、測量參數等）保持一致。

　　測量中的注意事項

　　環境因素

　　溫度：電感的電感值會隨溫度變化而發生改變，尤其是一些對溫度敏感的磁性材料制成的電感。在測量時，應盡量保持環境溫度穩定，并記錄測量時的環境溫度。如果需要精確測量電感的溫度系數，可在不同溫度下進行多次測量，繪制電感值隨溫度變化的曲線。

　　電磁干擾：LCR測試儀在測量過程中易受到外界電磁干擾的影響，導致測量結果不準確。因此，測量時應盡量遠離強電磁場源，如變壓器、電機等。同時，可對LCR測試儀和被測電感采取屏蔽措施，如使用金屬屏蔽罩，減少電磁干擾對測量結果的影響。

　　被測電感狀態

　　去磁處理：如果被測電感此前處于通電狀態，可能會帶有剩磁，影響測量結果。在測量前，應對電感進行去磁處理，可通過將電感接入一個逐漸減小的交流電流回路，使電感中的剩磁逐漸消除。

　　寄生參數影響：逆變器電感在高頻工作時，其寄生電容和電阻等參數會對測量結果產生影響。在測量過程中，應根據電感的實際工作頻率和特性，合理選擇測量方法和參數，盡量減小寄生參數的影響。例如，在高頻測量時，可選擇能夠補償寄生參數的LCR測試儀或采用特殊的測量算法。

　　操作規范

　　正確連接測試線：測試線的連接方式和質量會影響測量結果。應使用高質量的測試線，并確保測試線與測試儀和被測電感之間的連接牢固、可靠。同時，要注意測試線的長度和布局，避免測試線過長或纏繞產生額外的電感和電容，影響測量準確性。

　　避免過載：在選擇LCR測試儀的量程時，要避免被測電感的參數超出測試儀的量程范圍，以免損壞測試儀。如果不確定電感的參數范圍，應先從較大量程開始測量，再逐步調整量程。

　　測量結果分析與應用

　　電感性能評估

　　通過測量得到的電感值與逆變器設計要求的電感值進行對比，判斷電感是否符合設計規格。如果測量值與設計值偏差較大，可能會影響逆變器的正常工作，需要進一步分析原因，如電感是否存在匝間短路、磁芯損壞等故障。

　　根據測量的品質因數（Q值）評估電感的能量損耗情況。高Q值表示電感在工作時的能量損耗較小，性能較好；低Q值則可能意味著電感存在較大的電阻損耗或磁芯損耗，需要檢查電感的材料、制造工藝及工作狀態等。

　　逆變器故障診斷

　　在逆變器出現故障時，通過測量電感參數可幫助判斷故障原因。例如，如果逆變器輸出電壓異常，測量電感值發現電感值明顯減小，可能是電感發生了匝間短路故障；若電感的Q值過低，可能導致逆變器效率降低，輸出波形畸變。

　　定期對逆變器電感進行測量，建立電感參數的變化趨勢圖。通過觀察電感參數隨時間的變化情況，可提前預測電感可能出現的故障，及時采取維護措施，提高逆變器的可靠性和穩定性。

　　逆變器優化設計

　　根據電感測量結果，對逆變器的電路設計進行優化。例如，如果測量發現電感的寄生參數對逆變器性能影響較大，可通過改進電感的結構設計、選擇合適的磁性材料或優化電路布局等方式，減小寄生參數的影響，提高逆變器的效率和性能。

　　在逆變器的研發過程中，通過對不同電感樣品的測量和分析，選擇性能最優的電感，為逆變器的優化設計提供數據支持。

　　LCR測試儀在逆變器電感測量中具有不可或缺的作用。通過準確測量逆變器電感的參數，能夠有效評估電感性能、診斷逆變器故障，并為逆變器的優化設計提供有力依據。在實際測量過程中，需要嚴格遵循測量步驟和方法，注意環境因素、被測電感狀態及操作規范等方面的問題，以確保測量結果的準確性和可靠性。
