羅德與施瓦茨示波器以太網信號測試

　　在當今數字化時代，以太網作為一種廣泛應用的網絡技術，其信號測試的準確性和高效性至關重要。羅德與施瓦茨公司的示波器，憑借其卓越的性能和豐富的功能，為以太網信號測試提供了可靠的解決方案。

　　以太網技術自1980年商業化推出，并在1983年被采納并標準化為IEEE 802.3以來，得到了飛速發展。從最初的2.94 Mbit/s數據速率，如今已提升至400 Gbit/s。目前，在許多局域網中，從設備到設備的鏈路中，銅雙絞線電纜往往是數據速率最慢的環節。大多數已安裝的布線是5類/5e類和6類，它們支持1 Gbase-T，最大數據速率為1 Gbps（10 Gbps和100 Gbps數據速率需要光纖電纜）。而2.5 Gbase-T和5.0 Gbase-T技術則能夠在現有的電纜上，將數據速率分別提高到2.5 Gbps和5 Gbps，傳輸距離可達100米。不僅如此，以太網技術還被應用于其他領域，比如在汽車領域，使用單雙絞線電纜（如xbase-t1中的“t1”指定）的傳輸，使以太網從與汽車環境不兼容轉變為車輛中更高數據速率信號的首選技術。

　　羅德與施瓦茨的示波器在以太網信號測試中發揮著關鍵作用。以R&SRTO示波器為例，它發布的新以太網接口測試方案，極大地擴展了其應用范圍。其中，R&SRTO-K22與R&SRTO-K23以太網一致性測試選件，分別支持10/100/1000base-T與10Gbase-T以太網接口，并且所有的一致性測試均滿足IEEE與ANSI以太網測試標準。在工業電子、IT和汽車電子等行業，以太網數據交換無處不在，R&SRTO示波器發布的以太網接口自動化一致性測試方案顯得尤為重要。該示波器具有高動態范圍的突出優點，其ENOB達到7比特有效位，即使在標準規定下的互相關測試中，也能為用戶提供值得信賴的精準測試結果。無論是在樣機測試階段還是量產階段，用戶都可以利用它對產品進行可靠的以太網一致性測試。例如，當用戶需要測試以太網設備的信號質量時，可通過示波器的眼圖測試功能來檢查信號強度與以太網電文的信號特征。R&SRTO的眼圖測試通過硬件加速的模板測試實現，每秒可進行多達600,000次的模板測試，大大提高了測試效率。

　　在實際測試過程中，配套的測試夾具也不可或缺。R&SRTO示波器搭配的R&SRT-ZF2以太網測試夾具，使用簡單方便，它帶有各種類型的以太網端口，能夠連接到目標測試板，并且是目前市場上唯一同時支持10/100/1000base-T與10Gbase-T以太網接口的夾具。而在進行千兆以太網抖動測試時，R&SRT-ZF2C這根103米的定制線纜就派上了用場，它在特定的各個位置擁有不同阻抗，可以模擬目標測試板在使用受損以太網線纜時的工作環境，幫助測試人員更全面地評估設備在復雜網絡環境下的性能。

　　此外，R&SRTO-K22與R&SRTO-K23以太網一致性測試軟件的使用也非常靈活，既可以直接運行在R&SRTO示波器上，也可以運行在電腦上，用于控制示波器與目標測試板。示波器與目標測試板通過一根差分探頭（如R&SZT-ZD10）連接。軟件提供圖形界面的測試向導，能夠逐步引導用戶操作，從而完成測試。自動生成的測試序列有效縮短了測試時間，為了進一步提高調試效率，各個測試項還可以單獨進行。用戶可以根據需求配置測試報告，測試結果會自動生成，并且包含了詳細的測試細節與信號跟蹤圖，方便用戶對測試數據進行分析和存檔。

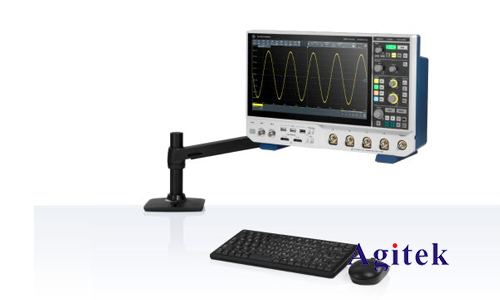

　　羅德與施瓦茨的其他示波器產品，如MXO 5C系列，雖然主要針對機架安裝和其他對外形尺寸有要求的應用，但同樣具備出色的性能，可通過集成網口或編程進行操作，也能用于以太網信號測試等相關工作。其新一代MXO-EP處理ASIC技術，帶來了業界最快的采集捕獲率，每秒采集高達450萬次，能夠捕獲高達99%的實時信號活動，讓工程師更好地觀察信號細節和不常見事件。

　　羅德與施瓦茨的示波器憑借先進的技術、豐富的功能以及配套的測試方案和工具，為以太網信號測試提供了全面、精準且高效的解決方案，在以太網技術廣泛應用的各個領域中，助力工程師們確保網絡設備的性能和穩定性，推動行業不斷向前發展。
