普源RSA5032N頻譜分析儀測噪聲的方法

頻譜分析儀是信號分析中不可或缺的工具，而噪聲測量則是電子設備性能評估和設計的一項重要任務。本文將詳細介紹如何使用普源RSA5032N頻譜分析儀測量噪聲，從準備工作到測量步驟，幫助工程師和技術人員充分發揮這一儀器的優勢。

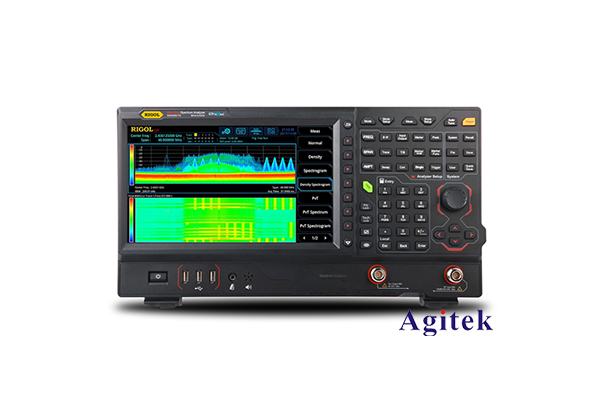

 一、普源RSA5032N頻譜分析儀簡介

普源RSA5032N頻譜分析儀是一款高性能的寬頻帶分析儀，具有高采樣率和靈敏度。這款儀器不僅能夠快速捕捉頻譜，還具備實時處理能力，非常適合對微弱信號和噪聲進行分析。其友好的用戶界面和豐富的功能使其在科研、通信、電子產品開發等領域得到了廣泛應用。

 二、測量噪聲的準備工作

1. 設備連接

   確保頻譜分析儀與被測設備（如放大器、傳感器等）通過合適的連接線連接良好。連接的接口應根據設備選擇合適的類型（如BNC或SMA接口）。

2. 設置測量環境

   在進行噪聲測量時，環境的電磁干擾會直接影響測量結果。建議在屏蔽室或低電磁干擾的環境中進行測試，以提高測量精度。此外，避免在測量位置附近使用高功率設備，以減少外部噪聲源的影響。

3. 選擇合適的頻段

   根據待測設備的工作頻率，設置頻譜分析儀的頻率范圍。通常情況下，可以選擇一段寬頻帶進行噪聲測量，便于全面了解設備的噪聲特性。

 三、噪聲測量步驟

 1. 選擇測量模式

在普源RSA5032N頻譜分析儀上，進入主菜單選擇“噪聲測量”模式。這一模式專為分析噪聲信號而設計，能夠快速獲得各類噪聲參數。

 2. 設置帶寬和平均時間

- 帶寬設置

  根據需要測量的噪聲特性，可以調整分辨率帶寬（RBW）。較窄的帶寬將提高測量的靈敏度，有助于捕獲微弱的噪聲信號。

- 平均時間設置

  增加平均時間有助于減少隨機噪聲的影響，提高測量結果的穩定性。通常建議設置在100ms至1s之間，具體值需根據信號的特性進行調整。

 3. 開始測量

在完成初步設置后，啟動噪聲測量功能。分析儀將實時顯示頻譜圖，通過觀察頻譜圖，可以直觀了解噪聲的頻率分布特性。

 4. 記錄結果

測量完成后，頻譜分析儀會提供各類噪聲參數，包括總噪聲功率、峰值噪聲信號等。用戶可以選擇保存測量結果，方便后續數據分析與報告編寫。

 四、分析噪聲測量結果

在得到噪聲測量數據后，工程師需要對這些數據進行分析，判斷設備的噪聲特性是否符合設計要求。常見的噪聲參數包括：

- 噪聲系數 (NF)

  反映放大器或系統的噪聲性能，是評估信號質量的重要指標。

- 總噪聲功率

  測量在特定頻帶內的噪聲功率，為后續優化設計提供參考。

- 相位噪聲

  對于無線通信中的相控陣雷達等高頻應用，相位噪聲也是重要的評估指標。

通過使用普源RSA5032N頻譜分析儀測量噪聲，工程師能夠更深入地了解電子設備的性能，識別潛在問題并進行相應優化。無論是在產品開發、質量控制還是學術研究中，噪聲測量都是一項重要的任務。希望本文提供的測量方法能夠幫助您高效地進行噪聲分析，提高工作效率。

如果您對普源RSA5032N頻譜分析儀的其他功能或噪聲測量方法有進一步的問題，歡迎隨時交流！
