示波器如何設置上升沿觸發？

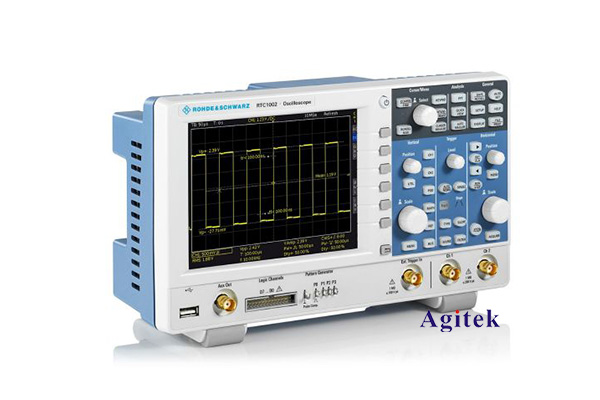

在電子測試和信號分析中，示波器是不可或缺的重要工具。示波器的功能繁多，其中上升沿觸發（Edge Trigger）是最常用的一種觸發方式，它能幫助工程師精確捕捉信號變化，尤其是在信號的上升沿發生時。本文將詳細介紹示波器上升沿觸發的設置方法和注意事項。

 1. 什么是上升沿觸發？

上升沿觸發是指示波器在檢測到輸入信號的電壓從低變高（即上升沿）時啟動數據采集。與其他觸發方式相比，上升沿觸發能夠提供更穩定和清晰的波形顯示，適用于周期性信號或快速變化的信號分析。

 2. 設置示波器上升沿觸發的步驟

以下是設置示波器上升沿觸發的一般步驟，請根據自己示波器的具體型號參考操作：

步驟一：連接探頭

首先，確保探頭正確連接到待測信號源。探頭的一端連接到示波器的輸入通道，另一端連接到被測信號的輸出端。通常，地線應連接到信號的地面。

步驟二：開啟示波器

打開示波器電源，等待其完成自檢并顯示主菜單。

步驟三：選擇通道

在示波器的界面上，選擇要監測的通道。大多數示波器都有多個輸入通道，確保選擇與信號連接的通道（如CH1、CH2等）。

步驟四：進入觸發菜單

通過示波器的控制面板，找到觸發設置選項。通常在示波器的主界面或菜單中有“Trigger”或者“觸發”按鈕。

步驟五：選擇上升沿觸發

在觸發菜單中，選擇“Edge Trigger”模式，并將觸發類型設置為“上升沿”（Positive Edge）。可能會有具體的選項展示在屏幕上，使用旋轉編碼器或直接按鍵選擇相應選項。

步驟六：設置觸發電平

根據需求設置觸發電平。這一電平通常設置在信號的某個特定電壓值（如信號的中間電壓）。可以通過調節觸發電平滑塊，或者手動輸入數值來完成。確保觸發電平大于信號的噪聲電平，以便穩定觸發。

步驟七：調整水平時間

設置合適的時間基礎（Time Base），確保模擬的波形能夠完整顯示。若信號變化速度較快，需縮短水平時間，以更精確地觀察波形。

步驟八：觀察波形

調節光標和其它顯示選項，查看示波器屏幕上顯示的波形信號。如果波形不穩定，可以嘗試細微調整觸發電平或水平時間設置，直到獲得清晰穩定的顯示。

 3. 注意事項

- 信號質量：確保信號源工作正常，沒有過多的新信號干擾，這將影響觸發效果。

- 探頭使用：不同型號的探頭對帶寬及衰減率的要求各異，適合的探頭可以保證更高質量的采樣。

- 觸發電平設置：確保觸發電平設置在適度范圍，避免設置過高或過低導致波形不穩定。

- 示波器校準：定期校準示波器以確保準確性，使用前檢查設備是否經過校準。

通過以上步驟，您可以輕松地在示波器上設置上升沿觸發，以準確捕捉信號的重要瞬時變化。掌握這一技術不僅能提高工作效率，還能幫助工程師更好地分析和解決電路問題。希望本文能夠?yàn)槟牟僮魈峁椭M(jìn)一步提高您在信號測試中的能力。

如果您在使用示波器時有更多疑問或需進一步指導，請隨時咨詢。
