矢量網絡分析儀如何判斷駐波好壞？

在高頻電子設備的設計和測試中，駐波（Standing Wave）是一個重要的概念，它通常用于描述信號在傳輸線或其他介質中傳播時形成的波動模式。駐波的好壞直接影響到設備的性能，而矢量網絡分析儀（VNA，Vector Network Analyzer）作為測試工具，可以有效地評估駐波的特性。本文將探討如何使用矢量網絡分析儀判斷駐波的好壞，幫助工程師們更好地理解和應用這一工具。

 什么是駐波？

駐波是由兩組相反方向傳播的相同頻率和振幅的波相疊加而形成的波動模式。在傳輸線中出現駐波，通常是由于不匹配的負載導致的，這種不匹配會造成部分信號反射回源頭，從而形成駐波。駐波的存在意味著能量沒有被有效地傳輸，可能導致信號損失、增益降低或設備過熱等問題。

 矢量網絡分析儀的功能

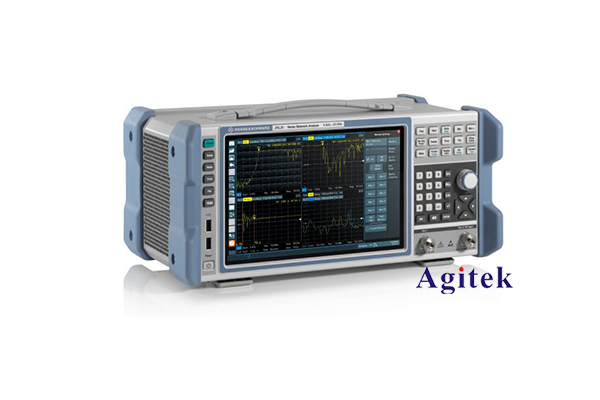

矢量網絡分析儀是一種高精度的測量設備，它可以測量射頻（RF）和微波頻段的散射參數（S-參數）。通過這些參數，工程師可以評估電路的反射、傳輸和匹配特性。VNA能夠輸出復雜的阻抗信息，包括幅度和相位，從而為駐波分析提供豐富的數據。

 如何判斷駐波的好壞？

 1. 反射系數（S11）

反射系數是衡量輸入端信號反射程度的重要指標，通常用S11表示。S11的絕對值越小，表示匹配越好，駐波也相對較小。使用VNA，可以直接測量S11參數，分析其幅度和相位，判斷是否存在嚴重的駐波。如果反射系數達到-10 dB以下，通常認為駐波情況良好；當反射系數超過-6 dB時，可能效率較低。

 2. 駐波比（VSWR）

駐波比是另一個重要的指標，用于評估駐波的程度。駐波比（VSWR）是最大的電壓與最小的電壓比值。通過VNA測量S11之后，可以計算出VSWR值。一般來說，VSWR值越接近1，表示駐波越小，設備的匹配性越好。常用的判斷標準是，VSWR小于1.5被視為良好匹配。

 3. 相位信息

除了幅度信息外，相位信息也是分析駐波的重要參數。VNA可以顯示S-參數的相位特性。通過分析相位的變化，可以判斷系統中的反射特性，尤其是在寬帶應用中，相位穩定性會影響整體性能。任何異常的相位跳變都可能暗示著存在駐波問題。

 4. 多頻點測量

在實際應用中，駐波往往并不是在單一頻率下出現。VNA具備多頻點測量能力，可以在不同頻率下評估駐波特性。通過分析不同頻率下的S11和VSWR，可以全面評估系統的表現。這種分析有助于發現頻率響應的變化，進而優化電路設計。

 5. 整定與仿真

使用VNA進行駐波分析后，工程師通常會進行整定，以改善設備的匹配性。如果駐波問題嚴重，可以通過改變阻抗、調整網絡或使用匹配器等手段來解決。現代工程師還可以借助電磁仿真軟件，在設計之前預測駐波特性，從而在物理測試前實現優化。

矢量網絡分析儀是評估駐波好壞的重要工具，通過測量反射系數、計算駐波比、分析相位信息及進行多頻點測量等手段，工程師能夠全面了解設備的匹配性和性能。在日常的設計與測試中，重視駐波的分析與控制，將有助于提高設備的傳輸效率，減少信號損失，確保設備在不同條件下的穩定性與可靠性。隨著射頻和微波技術的不斷發展，矢量網絡分析儀將繼續發揮其在駐波分析中的關鍵作用。
