示波器如何測量峰峰值？

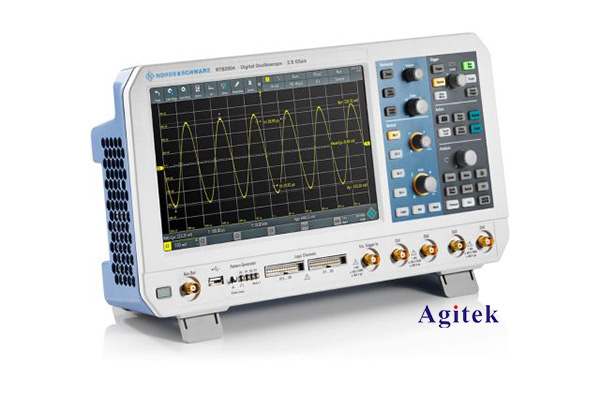

示波器是一種強大的電子測試設備，用于觀察和分析電信號的波形特性。在電子工程、通訊和自動化等多個領域，示波器的使用愈發普遍。其中，峰峰值（Peak-to-Peak Voltage, Vpp）是一個非常重要的參數，它表示波形的最高點和最低點之間的電壓差。了解如何使用示波器測量峰峰值，對于提高測試的準確性和有效性具有重要意義。

 什么是峰峰值？

峰峰值是描述信號幅度的重要指標，特別是在處理周期性信號（如正弦波、方波和三角波）時。峰峰值不僅可以反映信號的強度，還可以幫助工程師分析信號的失真或干擾情況。當我們測量一個波形時，峰峰值的計算公式為：

其中，Vmax是波形的最大值，Vmin是波形的最小值。

 如何使用示波器測量峰峰值？

 1. 連接示波器

首先，確保將被測信號源（如信號發生器或電路輸出）通過探頭連接到示波器的輸入通道。通常，使用1X或10X的探頭，其中10X探頭能夠有效降低對被測電路的影響，并提高測量的準確性。

 2. 設置時間基準和電壓刻度

在示波器界面上，調節時間基準（時間/格），使得波形在屏幕上清晰可見。確保波形在顯示區域內，不會被截斷。同時，調整垂直刻度（電壓/格），以便更好地觀察波形的細節。

 3. 觀察波形

觀察屏幕上的波形，確認其周期性和穩定性。在有些情況下，可能需要對波形進行觸發設置，以確保每次抓取的波形一致，從而提高測量的準確性。

 4. 測量峰峰值

許多現代示波器提供了自動測量功能，可以直接顯示峰峰值。在示波器的菜單中找到“測量”選項，選擇“峰峰值”即可。如果你的示波器沒有自動計算功能，也可以手動測量，通過確定波形的最大值和最小值：

- 找到最大值：通過觀察波形，根據光標或游標功能（Cursor）將光標移動到波形的最高點。

- 找到最小值：同樣地，將光標移動到波形的最低點。

然后，使用上述公式計算峰峰值。

 5. 記錄和分析數據

在獲得峰峰值后，應將數據記錄下來，以備后續分析。結合其它參數（如頻率和脈沖寬度）進行深入分析，可以更全面地了解信號的特性。

 注意事項

- 示波器帶寬：確保示波器的帶寬足夠高，以處理所測信號的頻率。這是確保測量準確性的關鍵因素，因為帶寬不足時可能會導致信號失真。

- 探頭補償：在測量前，務必進行探頭補償，以確保探頭的測量準確性。

- 環境干擾：在測量過程中，注意周圍的電磁干擾，以避免對測量結果的影響。

測量峰峰值是使用示波器過程中至關重要的一步，能夠為信號分析提供關鍵的數據支持。掌握正確的測量步驟并注意相關的技術細節，可以顯著提高測量的準確性與可靠性。在實際應用中，通過對測量結果的分析，工程師能夠更好地評估和改進電路性能，從而在電子設計和調試中發揮示波器的重要作用。掌握測量技巧，將為你的電子工程之旅增添更多利器。
