矢量網絡分析儀如何測試電容阻抗特性？

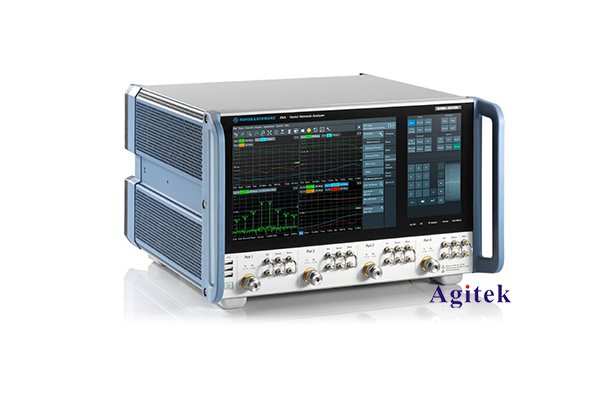

在現代電子測量領域，矢量網絡分析儀（VNA）是一種重要的測試工具，廣泛用于高頻電路和射頻設備的特性分析。其最顯著的能力是測量設備的阻抗特性，尤其是用于電容的測試。本文將詳細介紹矢量網絡分析儀如何有效測試電容的阻抗特性，以及這一過程的重要性和應用。

 矢量網絡分析儀的基本原理

矢量網絡分析儀的主要功能是測量?jī)蓚€(gè)端口之間的散射參數（S參數），這些參數可以清楚地反映出被測設備的電氣特性。在測量電容時，VNA可以通過施加一定的信號頻率，測量電容器兩端的反射和透射信號，從而計算出其阻抗特性。

 S參數簡介

S參數是通過比較輸入和輸出信號來描述網絡特性的重要工具。最常用的參數包括：

- S11：輸入端口的反射系數，反映了輸入端口的阻抗特性。

- S21：傳輸系數，表示信號通過設備的能力。

在測試電容器時，主要關注S11參數，因?yàn)樗峁┝穗娙萜髟谔囟l率下的阻抗信息。

 測試電容的阻抗特性

 測試步驟

1. 準備工作：將矢量網絡分析儀連接到被測電容的端子，確保連接良好，以避免影響測量結果。

2. 設置頻率范圍：根據電容的特性，設置合適的頻率范圍。對于大多數電容器，頻率范圍可以從幾百赫茲到幾吉赫茲。

3. 標定儀器：在測試前，必須對VNA進行標定，以確保測量的準確性。標定過程中一般使用標準器件，如開路、短路和負載，來消除系統的誤差。

4. 進行測量：完成標定后，啟動測量程序，VNA將自動掃描設置的頻率范圍，并記錄相應的S參數值。

5. 數據分析：測量完成后，VNA將生成數據圖表，通常包括阻抗譜圖和反射系數圖。通過分析這些數據，可以獲得電容器在不同頻率下的阻抗特性。

 數據解讀

通過S11參數，我們可以計算出電容器的阻抗（Z）和相位（φ）：

- 阻抗 Z 計算公式為：

  其中 Z0為特征阻抗，通常為50Ω。

- 相位 φ 將利用S11的相位角進行分析，這有助于進一步理解電容器在不同頻率下的行為。

 電容阻抗特性的應用

了解電容的阻抗特性，對設計和優化電子設備至關重要。以下是一些主要應用領域：

1. 電子電路設計：在濾波器設計中，電容的頻率響應直接影響電路的性能。通過測試電容的阻抗特性，工程師可以選擇合適的電容值。

2. 射頻設備：在射頻電路中，電容器的阻抗特性會影響信號的傳輸與反射。準確的測試可以幫助工程師優化射頻匹配網絡。

3. 故障診斷：在維修過程中，測試電容的阻抗特性可以快速發現故障電容，避免了不必要的部件更換。

矢量網絡分析儀是一種強大且精確的工具，用于測試電容器的阻抗特性。通過標準化的測試步驟和數據分析，工程師能夠深入了解電容的電氣行為，這對于現代電子設備的設計與修復起著至關重要的作用。隨著技術的發展，電子產品對性能的要求不斷提高，掌握VNA的應用將使工程師在競爭中占據優勢。
