示波器如何設定頻率測量范圍？

在電子測量和信號分析中，示波器是一個不可或缺的工具。正確地設定頻率測量范圍對于獲取準確的測試結果至關重要。本文將深入探討如何設定示波器的頻率測量范圍，幫助讀者更好地理解和運用這一重要功能。

 一、了解示波器的基本原理

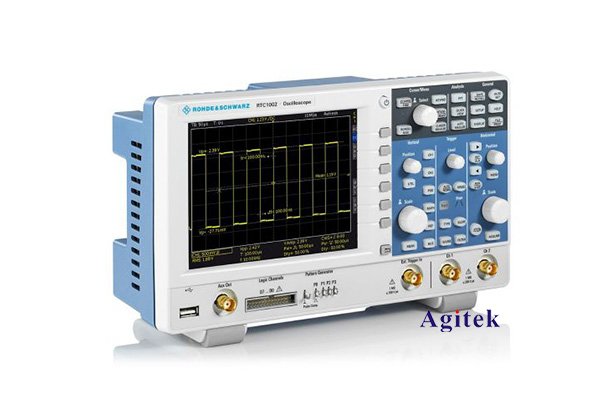

示波器是一種電子測試設備，用于顯示電信號的波形。它通過采集電信號的變化并將其轉化為可視化的波形，幫助工程師分析信號的特性，比如頻率、幅度、相位等。頻率是信號中單位時間內周期性變化的次數，是評估信號特性的重要參數之一。

 二、頻率測量的基本概念

在設定示波器的頻率測量范圍之前，首先需要了解頻率的測量方式。通常，頻率的單位是赫茲（Hz），表示每秒鐘的周期數。頻率測量可以通過以下幾種方法實現：

1. 周期法：通過測量信號的周期（T）來計算頻率

2. 自動頻率測量功能：許多現代示波器配備了自動測量功能，可以直接顯示信號的頻率。

 三、設定頻率測量范圍的步驟

以下是使用示波器設定頻率測量范圍的詳細步驟：

 1. 選擇合適的探頭

在使用示波器進行頻率測量之前，確保選擇合適的探頭。探頭的帶寬和衰減比會影響測量精度。在高頻信號測量中，帶寬應足夠高，以避免信號失真。

 2. 連接被測信號

將探頭連接到被測電路中，確保連接良好，以便獲得穩定的信號。如果可能，使用接地夾將探頭與被測點的地連接，以減少噪聲干擾。

 3. 設置示波器參數

在示波器上，您需要根據被測信號的特點，調整以下參數：

- 時間基準：這是波形橫軸的時間單位，設置為一個適合信號頻率的范圍。一般情況下，選擇周期的1/10到1/100作為合適的時間基準，以確保波形清晰可見。

- 垂直靈敏度：這是波形縱軸的電壓單位。確保垂直靈敏度設置適當，以便波形不會被限制或過于拉伸。

 4. 啟用頻率測量功能

進入示波器的測量菜單，選擇“頻率測量”選項。許多示波器會自動分析信號并給出頻率值。此時需要注意的是，確保波形穩定，以提高測量準確性。

 5. 調整觸發設置

為了確保示波器能夠捕捉到周期性的信號，適當調整觸發設置也是必不可少的。選擇合適的觸發源并設定合適的觸發電平，以便使示波器穩定顯示信號波形。

 四、注意事項

在設定頻率測量范圍時，還需注意以下幾點：

- 信號完整性：避免信號失真，選擇適當的示波器帶寬，以確保測量的準確性。

- 環境干擾：盡量在干擾小的環境中進行測量，特別是在高頻測量時，外部噪聲可能會影響結果。

- 存儲波形：在測試完成后，建議存儲波形以備后續分析。

正確地設定示波器的頻率測量范圍是保證測量結果準確性的關鍵。通過選擇合適的探頭、調整示波器參數、啟用頻率測量功能，您可以獲得可靠的頻率數據。此外，注意信號的完整性和環境干擾，有助于提高測試的精度。

希望這篇文章能幫助您更好地利用示波器進行頻率測量。如果您有其他疑問，歡迎隨時交流！
